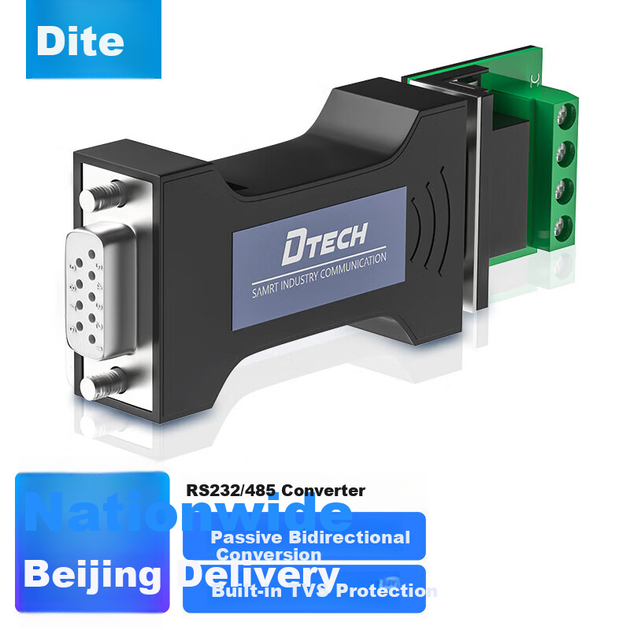

Пассивный преобразователь Dite RS232 в RS485 промышленного класса, последовательный порт, двунаправленный протокол связи, преобразователь с защитой от перенапряжения DT-9000.

Технические характеристики изделия

Бренд: DTECH

Модель: DT-9000

Название продукта: Преобразователь RS232 в RS485

Совместимость с интерфейсами: стандарт RS232C / RS485

Режим работы: Асинхронная полудуплексная дифференциальная передача

Скорость передачи: от 300 бит/с до 115,2 кбит/с

Дальность передачи:

Сторона RS485: до 1,2 километра

Сторона RS232: до 15 метров

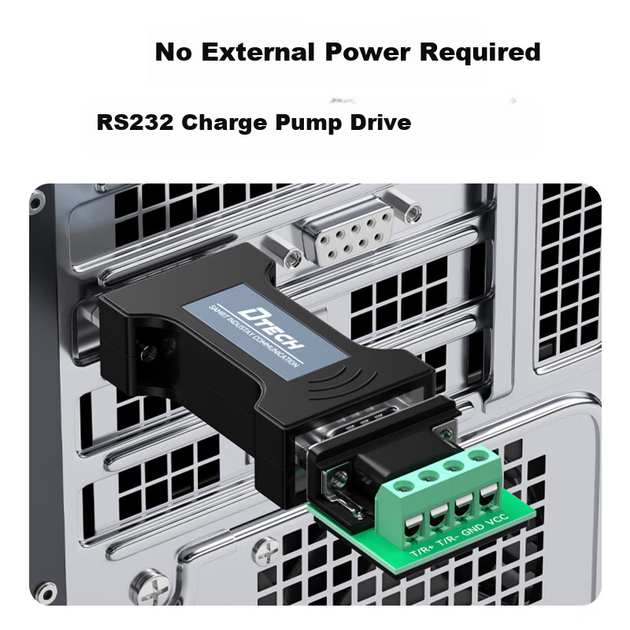

Источник питания:

Внешний источник питания не требуется.

Работает на основе технологии драйвера зарядного насоса RS232.

Автоматически генерирует питание от порта RS232 без инициализации.

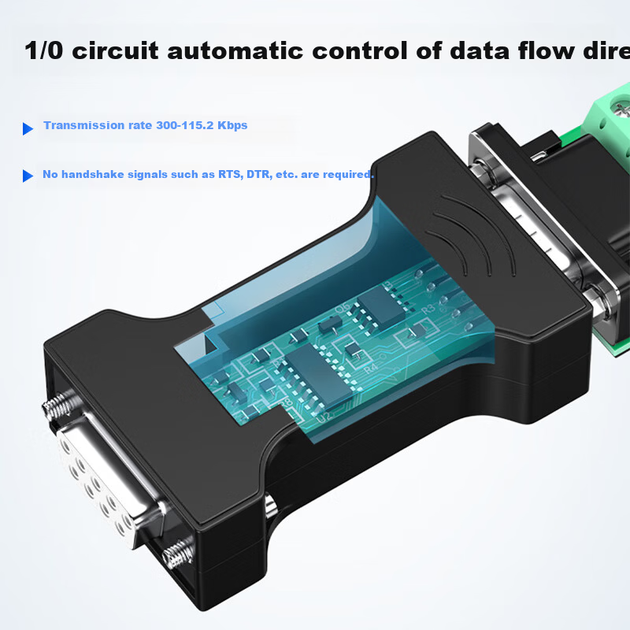

Управление потоком данных:

Автоматическое управление направлением потока данных (1/0 цепь)

Сигналы рукопожатия (RTS, DTR) не требуются.

Совместимость с программами полудуплексного режима RS232 без модификаций.

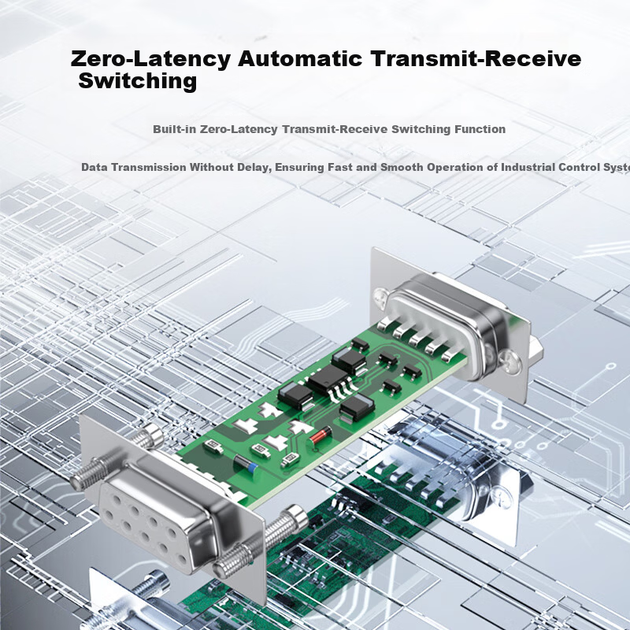

Задержка: Автоматическое переключение между режимами передачи и приема с нулевой задержкой для плавной и быстрой работы промышленной системы управления.

Преобразование сигнала:

Пассивный двунаправленный преобразователь

Преобразует однополярные сигналы RS232 в симметричные дифференциальные сигналы RS485 и наоборот.

Для удобства подключения предусмотрены гнездовой порт RS232 и клеммная колодка RS485.

Функции защиты:

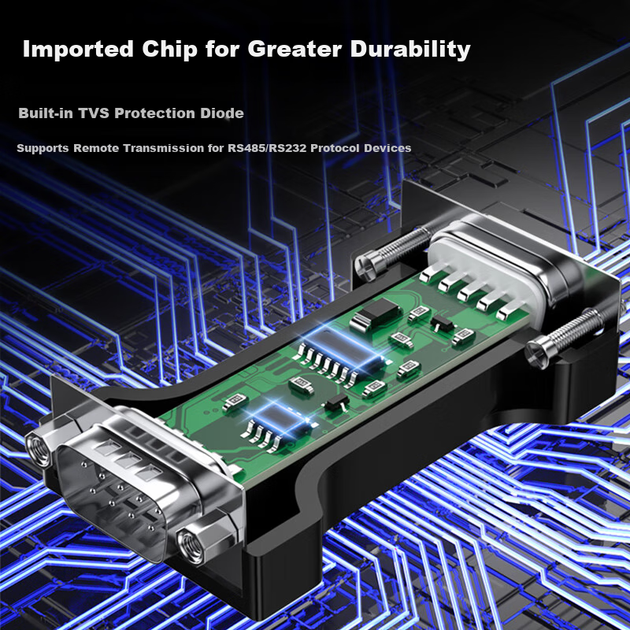

Защита от перенапряжения: 600 Вт на линию для предотвращения повреждений от скачков и переходных напряжений.

Защита от электростатического разряда: разряд в воздухе ±15 кВ без влияния на высокоскоростную передачу данных.

Прочность: Выдержал 10 000 испытаний на удар без физических повреждений.

Стабильность: 72-часовое тестирование на старение с устойчивой передачей данных и отсутствием потери пакетов.

Условия окружающей среды:

Рабочая температура: от -20°C до 70°C

Относительная влажность: от 5% до 95%.

Среда передачи: витая пара (диаметр провода ≥ 0,5 мм) или экранированный кабель.

Способы связи:

1. Двухпроводная полудуплексная связь «точка-точка»

2. Двухпроводная полудуплексная связь "точка-многоточка" (до 128 устройств)

Дополнительные примечания:

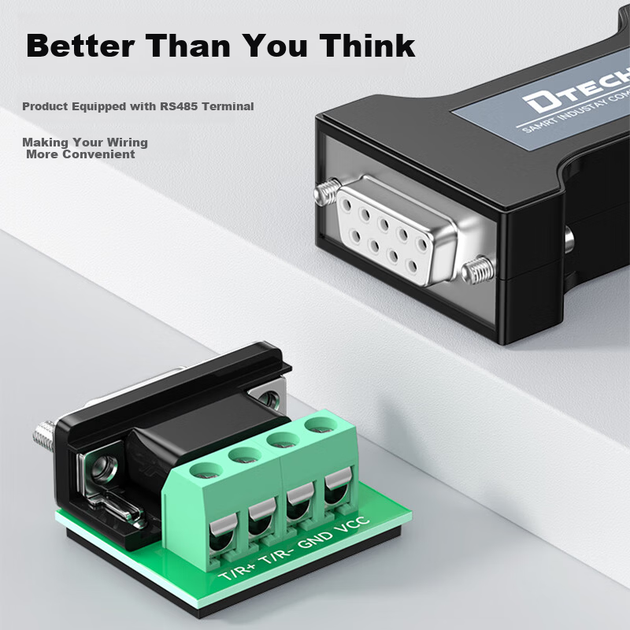

Клеммная колодка RS485 для удобного подключения проводов.

Для подключения требуется последовательный кабель с микросхемой FT232; последовательные кабели с микросхемой PL2303 не поддерживаются.

Распиновка RS485: T/R+ (A+), T/R- (A-), GND, VCC (5V)

Распиновка RS232: DCD, TXD, RXD, DTR, GND, DSR, RTS, CTS, RI

Поддерживает увеличение дальности связи по протоколу RS232 до 1,2 км через RS485.

Рекомендуется заменить на активный преобразователь RS485, если источника питания недостаточно.

Области применения: Промышленные условия, требующие надежной последовательной связи на большие расстояния с надежной защитой и передачей данных без задержек.
