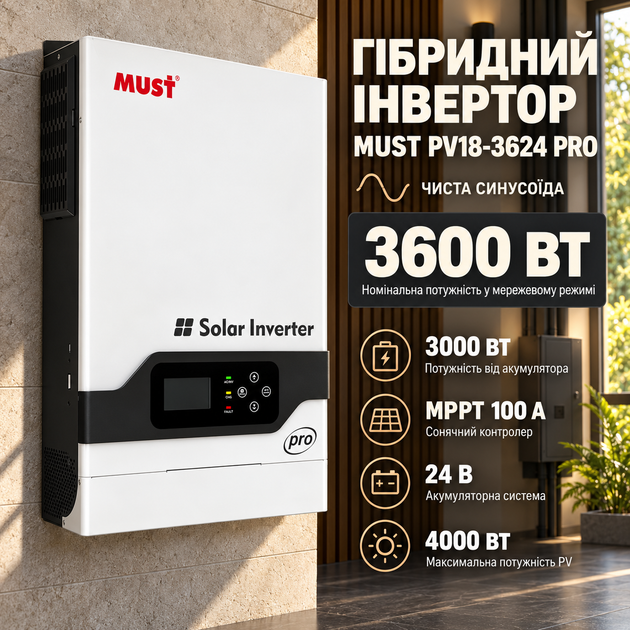

Инвертор для резервного питания гибридный MUST PV18-3624 PRO 3,6 кВт 24 В с MPPT контроллером 100 А чистой синусоидой двумя выходами поддержкой BMS для солнечной электростанции дома дачи и офиса

Инвертор для резервного питания MUST PV18-3624 PRO — автономное гибридное оборудование для обеспечения электроэнергией бытовых и рабочих помещений во время отключений централизованной сети и использования солнечной генерации. Устройство объединяет три основные функции: преобразование постоянного тока аккумуляторов в переменный ток 230 В, управление зарядкой от солнечных панелей и зарядку аккумуляторной батареи от электросети. Такая конструкция позволяет использовать инвертор в качестве основы автономной системы электроснабжения.

MUST PV18-3624 PRO имеет заявленную номинальную мощность 3600 Вт, что соответствует 3,6 кВт. Для автономной работы от аккумуляторов производитель устанавливает отдельное ограничение — 3000 Вт. Этот параметр особенно важен для пользователей, которые планируют применять оборудование во время длительных отключений электричества. Мощность подключенных приборов необходимо рассчитывать с учетом выбранного режима питания, одновременного потребления и кратковременных пусковых нагрузок.

Благодаря чистой синусоиде выходного напряжения инвертор предназначен для питания совместимой электроники и бытовых электроприборов, требующих стандартного синусоидального электропитания. Модель обеспечивает выходное напряжение 230 В с частотой 50/60 Гц. Ее можно использовать для осветительных приборов, компьютеров, телевизоров, сетевого оборудования, холодильников и циркуляционных насосов при соблюдении допустимой мощности и характеристик нагрузки.

Аккумуляторная система с номинальным напряжением 24 В позволяет накапливать электрическую энергию для дальнейшего использования. Емкость батареи подбирается в зависимости от требуемой продолжительности автономной работы и энергопотребления подключенного оборудования. Например, система освещения и маршрутизатор обычно требуют меньшего запаса энергии, чем холодильник или насос. Фактическая продолжительность работы определяется характеристиками аккумуляторов, величиной нагрузки и потерями преобразования.

Для взаимодействия с солнечными панелями в устройство интегрирован MPPT-контроллер заряда на 100 А. Он отслеживает оптимальную рабочую точку фотоэлектрического массива и управляет передачей энергии в аккумуляторную систему. Максимальная заявленная мощность солнечных панелей для модели составляет 4000 Вт, поэтому инвертор может использоваться в составе автономной солнечной электростанции частного дома или другого объекта.

Диапазон рабочего напряжения солнечного контроллера составляет 30–320 В DC, а максимальное напряжение холостого хода массива — 400 В DC. Максимальный ток солнечного входа составляет 18 А. При проектировании массива необходимо согласовать характеристики солнечных модулей с ограничениями инвертора. Превышение допустимых электрических параметров может привести к повреждению оборудования.

Зарядное устройство для аккумуляторов поддерживает два источника энергии — солнечные панели и электросеть. Максимальный ток сетевой зарядки составляет 60 А, а максимальный общий ток зарядки ограничен 100 А. Это именно суммарное ограничение, а не возможность сложить 100 А солнечной зарядки и 60 А сетевой. Фактические параметры зарядки устанавливают в соответствии с техническими требованиями аккумулятора.

Особенность конструкции заключается в распределении питания между основной и второстепенной нагрузкой. Инвертор имеет два выхода переменного тока, позволяющие организовать отдельные группы потребителей. Это полезно для систем, где важно определить приоритет электрооборудования: например, поддерживать питание освещения, средств связи или отдельных бытовых приборов в соответствии с настройками инвертора.

Передняя панель оснащена LCD-дисплеем и кнопками управления. Пользователь может просматривать рабочие показатели и настраивать поддерживаемые режимы использования солнечной энергии, аккумуляторов и внешней сети. Контроль основных параметров помогает своевременно оценивать состояние системы и величину нагрузки.

Для работы с современными накопителями энергии предусмотрена поддержка связи с совместимыми BMS через CAN. Она позволяет согласовывать работу инвертора с подходящими литиевыми аккумуляторами при поддержке общего протокола. Перед подключением LiFePO4 или другой литиевой батареи необходимо проверить соответствие BMS, напряжения и допустимых токов зарядки и разрядки.

Коммуникационные возможности MUST PV18-3624 PRO включают RS485, CAN и поддержку Wi-Fi-мониторинга соответствующего исполнения. При наличии совместимого оборудования эти интерфейсы могут применяться для наблюдения за работой инвертора и взаимодействия с аккумуляторной системой. Наличие Wi-Fi-модуля в конкретном комплекте поставки необходимо подтверждать отдельно.

Конструкция предусматривает защиту от перегрузки, короткого замыкания и чрезмерного разряда аккумуляторов. Рабочий температурный диапазон составляет от −10 до +50 °C. Для установки необходимо подобрать соответствующее сухое помещение, обеспечить вентиляцию и выполнить электрические соединения согласно инструкции производителя.

Гибридный инвертор MUST PV18-3624 PRO предназначен для организации резервного электропитания и сочетает возможности солнечной зарядки, работы с аккумуляторами 24 В и использования внешней электросети. MPPT-контроллер 100 А, поддержка солнечного массива мощностью до 4000 Вт, чистая синусоида и два выхода позволяют построить гибкую автономную систему электроснабжения для повседневных потребностей.

Преимущества

• Три функции в одном устройстве.

• Инвертор для резервного электропитания.

• Встроенное зарядное устройство для аккумуляторов.

• Интегрированный солнечный MPPT-контроллер.

• Заявленная номинальная мощность 3,6 кВт.

• Мощность аккумуляторного режима 3,0 кВт.

• Чистая синусоида 230 В.

• Однофазная система электропитания.

• Поддержка аккумуляторных батарей 24 В.

• MPPT-контроллер с током заряда до 100 А.

• Подключение солнечных панелей мощностью до 4000 Вт.

• Рабочее напряжение MPPT от 30 до 320 В.

• Максимальное напряжение холостого хода 400 В DC.

• Ограничение тока солнечного входа 18 А.

• Возможность зарядки аккумуляторов от солнечной энергии.

• Возможность зарядки от сети 230 В.

• Зарядный ток от сети до 60 А.

• Общий ток зарядки до 100 А.

• Два выхода для подключения электроприборов.

• Организация основной и дополнительной групп нагрузки.

• Управление доступными приоритетами питания.

• LCD-дисплей для просмотра рабочих показателей.

• Настройка параметров зарядки.

• Поддержка совместимых литиевых батарей.

• Возможность подключения совместимых аккумуляторов LiFePO4.

• Связь с BMS через CAN.

• Коммуникационный интерфейс RS485.

• Поддержка удаленного мониторинга соответствующей версии.

• Холодный запуск.

• Защита от короткого замыкания.

• Защита от перегрузки.

• Защита от чрезмерного разряда АКБ.

• Работа при температуре от −10 до +50 °C.

• Применение для резервного питания квартиры.

• Организация автономного электроснабжения дачи.

• Использование в солнечных энергосистемах дома.

Характеристики

• Производитель: MUST

• Торговая марка: MUST

• Полная модель: PV18-3624 PRO

• Серия оборудования: PV1800 PRO

• Наименование: гибридный солнечный инвертор

• Тип устройства: автономный инвертор с зарядным устройством

• Назначение: питание электрооборудования и зарядка АКБ

• Область применения: системы резервного и автономного электроснабжения

• Тип солнечной электростанции: Off-Grid

• Количество фаз: 1

• Заявленная номинальная мощность: 3,6 кВт

• Заявленная номинальная мощность в ваттах: 3600 Вт

• Номинальная полная мощность: 3600 ВА

• Максимальная мощность от АКБ: 3,0 кВт

• Максимальная мощность от АКБ в ваттах: 3000 Вт

• Полная мощность в режиме АКБ: 3000 ВА

• Заявленная кратковременная пиковая мощность: 6000 Вт

• Форма выходного сигнала: чистая синусоида

• Выходное напряжение переменного тока: 230 В AC

• Частота выходного тока: 50/60 Гц

• Номинальное входное напряжение сети: 230 В AC

• Напряжение аккумуляторного блока: 24 В DC

• Тип солнечного контроллера: MPPT

• Максимальный ток солнечной зарядки: 100 А

• Максимальная мощность PV-массива: 4000 Вт

• Минимальное рабочее напряжение MPPT: 30 В DC

• Максимальное рабочее напряжение MPPT: 320 В DC

• Диапазон MPPT: 30–320 В DC

• Максимальное напряжение холостого хода солнечных панелей: 400 В DC

• Максимальный входной ток солнечных панелей: 18 А

• Максимальный ток зарядки от электросети: 60 А

• Максимальный суммарный ток зарядки: 100 А

• Количество выходов AC: 2

• Выход основной нагрузки: да

• Выход второстепенной нагрузки: да

• Настройка режимов электропитания: да

• Тип информационного экрана: LCD

• Кнопки управления: да

• Поддержка совместимых литиевых АКБ: да, при соответствующих настройках

• Поддержка LiFePO4: при условии совместимости

• Поддержка BMS: для совместимых протоколов

• Интерфейс связи с BMS: CAN

• Коммуникационный порт RS485: да

• Wi-Fi-мониторинг: поддерживается соответствующим исполнением

• Холодный запуск: поддерживается

• Защита от короткого замыкания: да

• Защита от перегрузки: да

• Защита от глубокого разряда АКБ: да

• Рабочая температура: −10…+50 °C

• Температура хранения: −15…+60 °C

• Допустимая влажность: 5–95 % без конденсации

• Класс защиты: IP20 по описанию поставщика; IP21 в каталоге MUST — проверить маркировку

• Габаритные размеры: 318 × 454,4 × 122,4 мм

• Масса устройства по каталогу: 7,4 кг

• Масса с упаковкой по каталогу: 8,7 кг

Комплектация

• Инвертор солнечный гибридный MUST PV18-3624 PRO — 1 шт.

Примечание: аккумуляторы, солнечные панели, монтажные кабели, внешние автоматы, предохранители и Wi-Fi-модуль не подтверждены в качестве комплектных элементов. Дополнительные аксессуары необходимо проверять по фактической комплектации.

Особенности эксплуатации

Для установки системы требуется профессиональный монтаж с правильным подбором аккумуляторной батареи, защитной автоматики и кабелей. Необходимо соблюдать ограничения фотоэлектрического входа и параметры зарядки. При питании нагрузки исключительно от аккумуляторов максимальная мощность составляет 3000 Вт.
