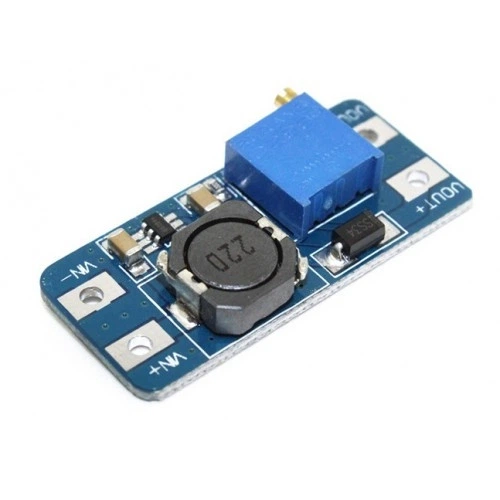

Повышающий DC-DC преобразователь напряжения MT3608 (2-24V в 2-28V, до 2A, регулируемый, для Arduino/DIY)

Компактный регулируемый повышающий модуль питания (Step-Up DC-DC converter) на микросхеме MT3608 предназначен для повышения постоянного напряжения (DC) в диапазоне от 2-24В до выходного уровня до 28В с максимальным током нагрузки до 2А.

Выходное напряжение плавно настраивается с помощью высокоточного многооборотного подстройочного потенциометра. Благодаря высокой частоте преобразования и КПД до 93%, модуль имеет минимальные габариты (3.6 х 1.7 см) и практически не нагревается при стандартных нагрузках. Модуль является отличным решением для питания светодиодов, роутеров, микроконтроллеров Arduino, ESP32, радиодеталей и портативных гаджетов от аккумуляторов 18650 или PowerBank.

Обратите внимание!

• Повышающий тип (Step-Up): выходное напряжение всегда должно быть больше входного (например, из 3.7 В делает 5 В, 9 В или 12 В).

• Первая настройка: при первом включении потенциометр может нуждаться 10–15 оборотов против часовой стрелки для начала смены напряжения.

• Високий ККД (до 93%): обеспечивает экономное использование энергии аккумуляторов в портативных проектах.

Ключевые преимущества

• Широкий диапазон напряжений: работает даже от одного Li-Ion аккумулятора (3.7 В) или двух пальчиковых батареек (2.4–3 В).

• Точная регулировка: многооборотный резистор позволяет выставить необходимое напряжение с точностью до десятых частиц вольта.

• Ультракомпактные размеры: легко встраивается в корпус любого прибора, портативного PowerBank или макетной платы.

• Универсальность подключения: контактные площадки под пайку обеспечивают надежное соединение проводников.

Технические характеристики

• Тип модуля: повышающий DC-DC преобразователь (Step-Up)

• Микросхема: MT3608

• Входное напряжение: 2 – 24 В

• Выходное напряжение (регулируемое): до 28 В

• Максимальный выходной ток: 2А (при длительной работе более 1 А рекомендуется охлаждение)

• Коэффициент полезного действия (КПД): до 93%

• Частота переключения: 1.2 МГц

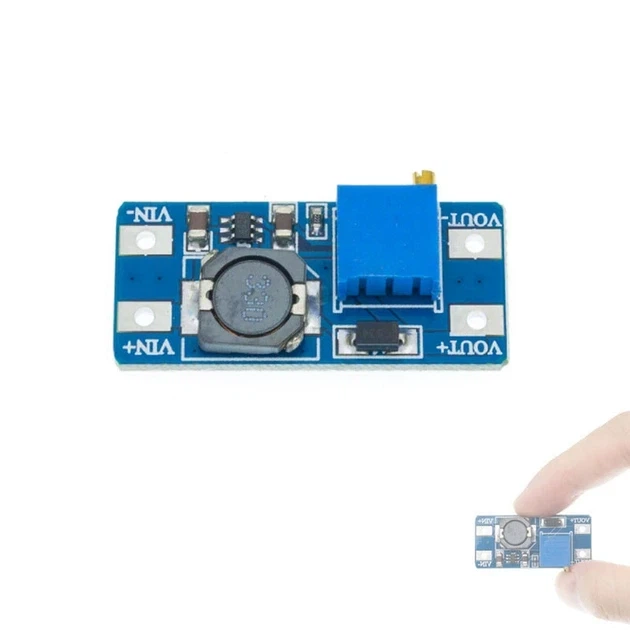

• Габаритные размеры платы: 3.6 х 1.7 см

Области применения

• Автономное питание: создание источников питания 9V/12V от одного Li-Ion аккумулятора 18650 или USB 5V.

• DIY-электроника и Arduino: питание датчиков, реле, дисплеев и микроконтроллеров, требующих повышенного напряжения.

• Зарядные устройства и солнечные панели: стабилизация и повышение напряжения от маломощных источников питания.

Комплектация

• Повышающий DC-DC преобразователь MT3608 - 1 шт
