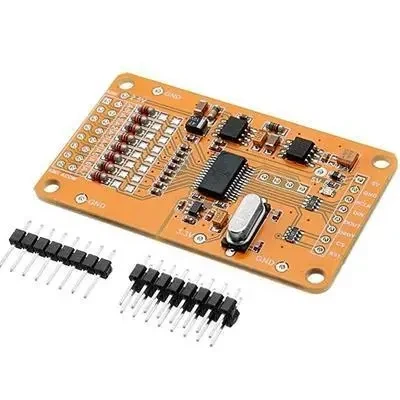

Модернизированный 24-разрядный АЦП ADS1256 8-канальный модуль сбора данных высокоточного АЦП

1. 8 входных каналов АЦП A0-A7, могут быть легко сконфигурированы в дифференциальные и односторонние входы. 2. малошумящие и с низким температурным дрейфом металлопленочные резисторы Vishay. 3. входные фильтрующие конденсаторы (104), по одному на каждый канал. 4. высокоскоростной малошумящий LDO, высокий коэффициент отклонения по питанию, низкий ток покоя. 5. высокочастотный резистор ослабления цифрового сигнала, изоляция внешних высокочастотных помех. 6. опорное напряжение ADR03 2,5 В, через высокоскоростной буфер OPA350, состоящий из схемы фильтрации низких частот 0,1 Гц ~ 10 Гц, параллельно используемых танталовых и керамических конденсаторов высокой емкости и малошумящих металлопленочных подстроечных резисторов, эффективно подавляющих низкочастотные шумы. 7. фильтр из танталовых конденсаторов большой емкости 100 мкФ и индуктивный LC-фильтр делают источник питания более чистым. 8. раздельная разводка земли аналогового сигнала и земли цифрового сигнала. 9. 9. Увеличенные контрольные точки GND, 2,5 В, 3,3 В, что делает отладку схемы более удобной.
