Генераторы с автозапуском: архитектура АВР и полная автоматизация энергоснабжения
Генераторы с функцией автоматического запуска — это основа построения независимой и отказоустойчивой системы электропитания для частных домов, медицинских учреждений, серверов и коммерческих объектов. В отличие от станций с ручным или простым электрическим стартером (где требуется физическое присутствие человека для поворота ключа), эти установки оснащены системой АВР (Автоматический Ввод Резерва), или в международной классификации — ATS (Automatic Transfer Switch). Эта система берет на себя круглосуточный мониторинг параметров внешней сети и полностью управляет жизненным циклом двигателя внутреннего сгорания без вмешательства оператора.
Физика и логика работы блока АВР
Блок АВР представляет собой сложный электромеханический узел, состоящий из микропроцессорного контроллера, силовых контакторов (магнитных пускателей) с механической блокировкой и системы поддержания заряда аккумулятора. Процесс автоматического переключения протекает по строгому алгоритму:
[Image of Automatic Transfer Switch (ATS) wiring diagram]
- Мониторинг сети: Контроллер непрерывно измеряет напряжение на основной (городской) линии. Если напряжение падает ниже критической отметки (обычно ниже 170В), полностью пропадает или происходит обрыв одной из фаз, микропроцессор начинает отсчет времени (задержка 3-5 секунд). Это необходимо для защиты от ложных срабатываний при кратковременных миллисекундных просадках.
- Подготовка к пуску: Если сеть не восстановилась, АВР отключает силовые контакторы городской сети, физически отрезая дом от внешней линии (чтобы ток от генератора не пошел в городскую сеть и не убил электромонтера на столбе). Затем контроллер подает питание на сервопривод воздушной заслонки (дросселя) карбюратора, перекрывая подачу воздуха для обогащения топливной смеси (холодный пуск). У дизельных двигателей на этом этапе активируются свечи накаливания.
- Запуск стартера: Подается ток на реле стартера. Если двигатель не завелся с первого раза, контроллер делает паузу и повторяет попытку (обычно запрограммировано 3-5 попыток пуска).
- Выход на рабочий режим и переключение: Как только альтернатор начинает выдавать стабильные 220В/380В и частоту 50 Гц, контроллер открывает воздушную заслонку карбюратора. Происходит замыкание силовых контакторов генераторной линии — ток поступает к потребителям.
- Охлаждение и остановка: При восстановлении городской сети АВР переключает нагрузку обратно на город. Однако генератор не глохнет сразу: он работает еще 1-3 минуты на холостом ходу (без нагрузки), чтобы альтернатор и двигатель плавно остыли, после чего глушится.
Типы интеграции автоматики (Встроенная vs Внешняя)
При выборе генератора с автозапуском важно понимать, где физически расположены силовые контакторы и микропроцессор.
| Тип исполнения АВР |
Архитектура и особенности |
Сценарий применения |
| Встроенный АВР (в корпусе генератора) |
Силовые реле и контроллер находятся прямо на панели генератора. Кабель городской сети заводится в генератор, а из него идет питание на дом. |
Удобно для небольших дач и офисов, где вся выделенная мощность города не превышает мощность самого генератора. |
| Внешний щит АВР (выносной блок) |

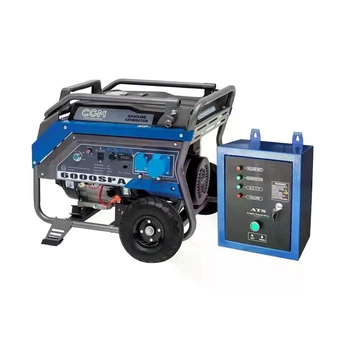

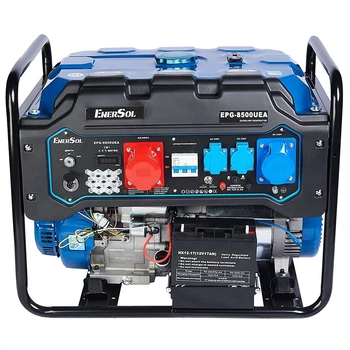

Генератор имеет только разъем управления (ATS port). Силовые пускатели монтируются в отдельном металлическом щитке рядом со счетчиком в доме. Управление происходит по слаботочному сигнальному кабелю. |
Оптимально для больших коттеджей. Позволяет пускать через щит АВР огромные городские токи (например, 50-100 Ампер), подключая генератор (например, на 20 Ампер) только к выделенной резервной группе автоматов. |
Совет эксперта: Самое слабое звено любой системы автозапуска в зимний период — это свинцово-кислотный аккумулятор генератора (12V АКБ) и вязкость масла. В качественных блоках АВР встроена функция "капельной" (float) подзарядки: пока есть городская сеть, АВР постоянно малым током подзаряжает батарею генератора. Но если генератор стоит в неотапливаемой пристройке при -20°C, холодное и густое масло 10W-40 может оказать такое физическое сопротивление поршню, что даже полностью заряженный АКБ не сможет провернуть коленвал. Для надежного зимнего автозапуска используйте синтетическое масло 5W-30 и, по возможности, установите внешний подогреватель масляного картера!
Часто задаваемые вопросы (FAQ) о генераторах с автозапуском
Можно ли из обычного генератора с ручным стартером сделать генератор с автозапуском?
Сделать АВР из генератора только с ручным тросом-стартером невозможно. Для подключения щита АВР генератор обязан иметь как минимум электростартер (запуск с ключа) и аккумулятор. Кроме того, на бензиновых моделях потребуется кустарная установка соленоида (актуатора) для автоматического управления воздушной заслонкой карбюратора (подсосом), иначе генератор не заведется "на холодную".
Заменит ли генератор с АВР источник бесперебойного питания (ИБП)?
Нет. АВР — это механическая система. Физический процесс запуска двигателя, стабилизации оборотов и переключения контакторов занимает от 5 до 15 секунд. В этот промежуток времени дом будет полностью обесточен. Серверы, компьютеры и газовые котлы выключатся. Для бесшовного перехода генератор с АВР должен работать в тандеме с ИБП (ИБП держит нагрузку эти 15 секунд, пока генератор выходит на рабочий режим).
Что произойдет, если во время работы от АВР в генераторе закончится топливо?
Двигатель заглохнет, и напряжение на альтернаторе пропадет. Контроллер АВР зафиксирует аварийную остановку. Большинство современных щитов АВР в этот момент разомкнут контакторы генератора и перейдут в режим ожидания городской сети, а на панели контроллера загорится красная лампочка ошибки (Error/Fail). После дозаправки генератора ошибку нужно будет сбросить вручную.
