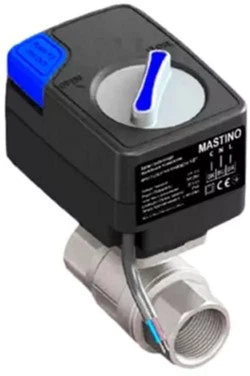

Кран с электроприводом Mastino 12В 1/2" (006302)

Кран с электроприводом Mastino предназначен для автоматического открывания и закрытия подачи воды в системах водоснабжения и отопления под управлением контроллера. Конструкция состоит из латунного шарового крана (CW617N) и электропривода постоянного тока 12 В. Благодаря полнопроходной конструкции кран не создает потерю давления и обеспечивает стабильную работу системы. Электропривод оснащен кнопкой ручного управления (открытие/закрытие). Ручное управление допускается только при отключенном питании, в противном случае возможно повреждение механизма.

Принцип работы
Управления осуществляется с помощью трех проводов:

• коричневый – постоянный «плюс» 12 В
• голубой – «минус»
• черный - управляющий провод

При подаче «плюса» на черный провод кран переходит в положение «закрыто». При отсутствии напряжения на черном проводе кран находится в положении «открыт».

Управление может производиться контроллерами, модулями автоматизации, термостатами и другими устройствами, соответствующими техническим характеристикам.

Кран
предназначен для автоматического перекрытия или открытия потока воды в системах под управлением контроллера. Использование в качестве единственного запорного элемента вместо ручного крана запрещено.

Установка
Кран устанавливается:

• на вводе водоснабжения или в системах отопления
• после ручных шаровых кранов
• после фильтров грубой очистки

Перед монтажом необходимо очистить трубопровод от загрязнений (металлическая стружка, уплотнительные остатки и т.п.).

Допустимо любое положение установки, кроме расположения электроприводом вниз.

Подключение производится строго в соответствии со схемой с соблюдением цветной маркировки проводов.

Перед подачей давления в систему следует проверить электрическую работу крана.

Меры предосторожности

• Не использовать во взрывоопасных средах
• Перед подключением проверить соответствие питающего напряжения
• Ручное управление выполнять только при отключенном питании

Технические характеристики

• Напряжение питания: 12 В (постоянный ток)
• Мощность: до 5 Вт
• Диаметр: ½" (15 мм)
• Крутящий момент: 8 Нм
• Время открытия/закрытия: ~25 с
• Рабочее давление: до 40 бар
• Рабочая температура: от 0°C до +60°C
• Длина кабеля: 1 м
• Уровень защиты: IP64
• Материал: латунь CW617N
• Тип: полнопроходной
• Ресурс: более 100 000 циклов
• Гарантия: 4 года
