Плата разработки Waveshare ESP32-S3-Pico совместимая с Raspberry Pi Pico (BotWSR-23396)

ESP32-S3-Pico — это усовершенствованная плата для разработки искусственного интеллекта с микроконтроллером ESP32-S3R2 и  двухъядерным процессором Xtensa LX7 с частотой 240 МГц . Плата содержит 512 КБ SRAM, 384 КБ ROM, 2 МБ PSRAM и 16 МБ флэш-памяти . Он поддерживает Wi-Fi 2,4 ГГц и Bluetooth LE, что обеспечивает эффективную беспроводную связь. Он предлагает 27 контактов GPIO и богатые периферийные интерфейсы, а также интерфейсы для камер и ЖК-дисплеев. Кроме того, модуль обеспечивает низкое энергопотребление, позволяя регулировать потребление в соответствии с потребностями приложения. Он совместим с экосистемой плат расширения Raspberry Pi Pico , которая позволяет создавать приложения IoT с использованием искусственного интеллекта.

ESP32-S3-Pico — плата разработки, совместимая с Raspberry Pi Pico — Waveshare 23803.

Продукт, совместимый с Raspberry Pi Pico

На сайте производителя есть Wiki-страница продукта , содержащая подробное руководство пользователя, значительно упрощающее начало работы с модулем. Также имеется инструкция по подключению модулей и пример программного кода.

Плата обеспечивает беспроводное соединение Wi-Fi и Bluetooth.

Основные возможности макетной платы

• Обеспечивает расширенные возможности беспроводного подключения благодаря Wi-Fi 2,4 ГГц и Bluetooth LE.
• Позволяет программировать ESP-IDF, Arduino и MicroPython.
• Оснащен двухъядерным 32-битным процессором Xtensa LX7 с частотой 240 МГц.
• Предлагает богатый выбор памяти: SRAM 512 КБ, PSRAM 2 МБ и флэш-память 16 МБ.
• Обеспечивает подключение через порт USB-C.
• Он имеет 27 многофункциональных контактов GPIO.
• Поддерживает различные периферийные интерфейсы, включая USB OTG, SPI, I2C, UART, ADC, PWM.
• Он совместим с экосистемой плат расширения Raspberry Pi Pico.

Совет по развитию ИИ

ESP32-S3-Pico — усовершенствованная плата разработки с микроконтроллером ESP32-S3R2, предназначенная для создания и тестирования IoT-приложений и приложений на основе искусственного интеллекта . Он включает в себя мощный двухъядерный процессор, большой объем памяти и широкий набор интерфейсов, что позволяет быстро создавать прототипы и разрабатывать сложные конструкции.

Беспроводная связь

Устройство предлагает расширенные возможности беспроводного подключения благодаря поддержке Wi-Fi 2,4 ГГц и Bluetooth LE . Это позволяет создавать приложения, использующие удаленную связь и управление, а также взаимодействие с другими устройствами IoT внутри беспроводной сети.

Изделие имеет встроенный микроконтроллер ESP32-S3R2.

Устройство поддерживает ESP-IDF, MicroPython и Arduino.

Программирование Arduino, MicroPython и ESP-IDF.

Продукт поддерживает широкий спектр сред разработки, включая ESP-IDF, Arduino и MicroPython . Это позволяет вам выбрать подходящую среду для ваших проектов Интернета вещей и создавать продвинутые приложения.

Совместимость с Raspberry Pi Pico

Плата разработки совместима с экосистемой расширения Raspberry Pi Pico, что означает, что ее можно легко интегрировать с существующими модулями и аксессуарами, разработанными для Raspberry Pi Pico . Это расширяет возможности устройства, позволяя создателям использовать несколько компонентов.

Также ознакомьтесь с другими продуктами Waveshare, доступными в нашем предложении.

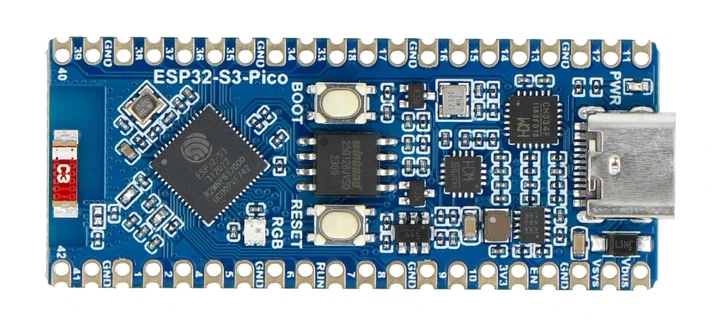

Расположение компонентов на плате

1. Микроконтроллер ESP32-S3R2 с процессором Xtensa LX7.
2. Униполярная керамическая антенна 2,4G
3. Чип W25Q128JVSIQ Флэш-память 16 МБ
4. Кнопка ЗАГРУЗКИ
5. Кнопка СБРОС
6. Чип CH334F, контроллер USB-концентратора
7. Чип CH343P, USB-UART
8. MP28164 Цепь постоянного тока
9. Порт USB-C
10. Светодиодный индикатор состояния питания

Описание встроенных элементов платы.

Размеры изделия.

Спецификация платы

• Производитель: Вейвшер
• Модель: ESP32-S3-Пико
• Процессор: 32-битный двухъядерный Xtensa LX7, 240 МГц
• ОЗУ: 512 КБ SRAM, 2 МБ PSRAM
• Чип флэш-памяти: W25Q128JVSIQ.
• Флэш-память: 16 МБ
• Беспроводное подключение: Wi-Fi 2,4 ГГц, Bluetooth LE.
• Порты ввода-вывода: 27 контактов GPIO
• Интерфейсы: USB OTG, SPI, I2C, UART, АЦП, ШИМ, DVP, ЖК-дисплей
• USB-порт: USB-C
• Источник питания: MP28164, до 2А максимум.
• Совместимость: Raspberry Pi Pico
• Среды разработки: ESP-IDF, Arduino, MicroPython.
• Применение: приложения Интернета вещей и AIoT.
• Размеры: 51 х 21 мм.
