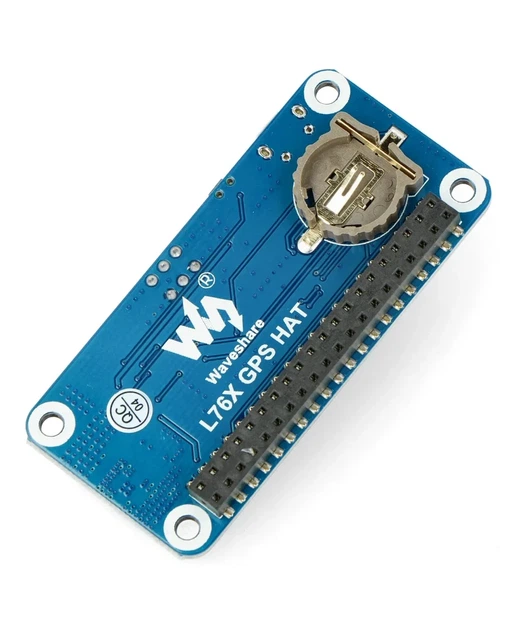

GNSS экран Waveshare для Raspberry Pi 4B / 3B + / 3B / 2B / Zero (BotWSR-14783)

Технология EASY™ и AlwaysLocate™

Благодаря использованию технологии EASY ™, позиционирование становится намного быстрее благодаря прогнозированию маршрута, а AlwaysLocate ™ позволяет экономить энергию, переводя устройство в режим периодических измерений. Модуль поддерживает DGPS, SBAS (WAAS / EGNOS / MSAS / GAGAN). Устройство осуществляет обмен данными через интерфейс UART со скоростью от 4800 до 115200 бит/с (по умолчанию 9600 бит/с).

Waveshare L76X Multi-GNSS HAT - GPS / BDS / QZSS

Функции и применение мульти-GNSS накладки Waveshare L76X

• Коммуникационный интерфейс UART
• EASY™, технология прогнозирования маршрута, помогает быстро определить местоположение
• Скорость передачи данных: от 4800 до 115200 бит/с (стандартная скорость 9600 бит/с)
• Поддерживает DGPS, SBAS (WAAS / EGNOS / MSAS / GAGAN).
• 4x светодиодные индикаторы показывают рабочее состояние модуля
• Устройство используется в системах слежения за транспортными средствами, системах безопасности, промышленных КПК и ГИС-приложениях.

Включено:

• L76X GPS-накладка x 1
• Внешняя антенна GPS (B) x 1
• Кабель USB типа A x 1
• Набор винтов для RPi (2 штуки) x 1
• Штыревой провод 2 x 20 PIN x 1

Технические характеристики мульти-GNSS модуля Waveshare L76X

Параметр	ereich
Интерфейс связи	UART
Скорость передачи	4800 - 115200 бит/с (стандарт 9600 бит/с)
Частота обновления	1 Гц (стандарт), 10 Гц (максимум)
Протоколы	NMEA 0183, PMTK
напряжение питания	от 3,3 В до 5 В.
рабочий ток	13 мА
Временная работа	от -40 ℃ до 85 ℃
Размеры	65 x 30 мм

L76X Multi-GNSS HAT - GPS / BDS / QZSS - щит для Raspberry Pi 4B / 3B + / 3B / 2B / Zero - Waveshare 16193

L76X Multi-GNSS HAT Overlay - это расширение GPIO для Raspberry Pi, созданное компанией Waveshare. Устройство взаимодействует с платой через интерфейс UART и оснащено, помимо прочего, точным модулем геолокации GPS.

В комплект входит расширение GPIO для Raspberry Pi L76X Multi-GNSS HAT (совместимое с Raspberry Pi Zero, 2B, 3B, 3B+ и 4B), внешняя антенна GPS, кабель с разъемом USB-A, набор крепежных винтов и головка 2x20.

Универсальный знак с GPS для Raspberry Pi

Расширение L76X Multi-GNSS HAT от Waveshare будет функционировать как элемент устройств геолокации, дистанционно управляемых транспортных средств или систем безопасности, использующих в качестве логического компонента, в частности, плату Raspberry Pi.

Для получения дополнительной информации об этом продукте смотрите ссылки в разделе под описанием - там есть ссылка на сайт производителя, вики-портал Waveshare, руководство пользователя, схема наложения или пример кода для Raspberry Pi. В нашем ассортименте вы также найдете другие расширения GPIO с GPS для Raspberry Pi и других плат.
