Пигтейлы: виды, назначение и критерии выбора оптических и радиочастотных монтажных шнуров

Пигтейл (от англ. pigtail — «поросячий хвост») представляет собой короткий отрезок кабеля, оконцованный коннектором только с одной стороны. Купить пигтейлы в интернет-магазине ROZETKA необходимо специалистам по монтажу волоконно-оптических линий связи (ВОЛС), системным администраторам и радиоинженерам для оконечки линейных кабелей внутри патч-панелей, кроссов или оборудования. Использование заводских пигтейлов гарантирует минимальные вносимые потери и высокую надежность соединения, так как разъем монтируется в промышленных условиях с прецизионной полировкой. Подбор подходящего компонента основывается на типе волокна или коаксиала, виде коннектора и длине кабеля.

Основные разновидности пигтейлов по типу передаваемого сигнала

В зависимости от среды передачи данных, пигтейлы разделяются на две принципиально разные категории:

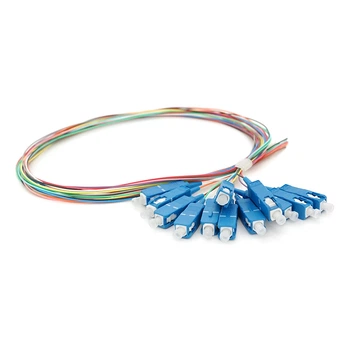

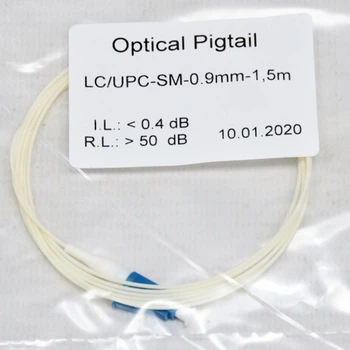

  • Оптические пигтейлы: отрезки оптического волокна в буферном покрытии (обычно 0.9 мм), предназначенные для сварки с жилами магистрального кабеля.

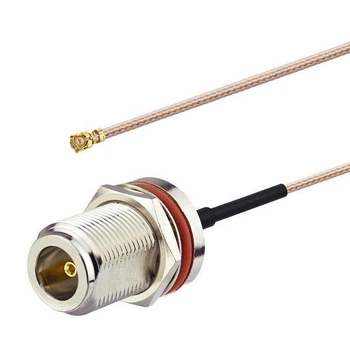

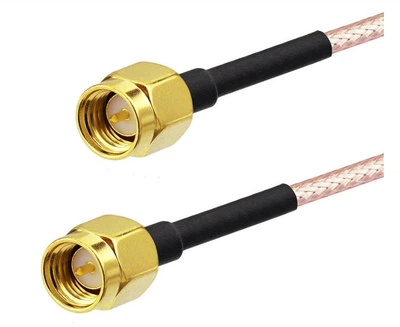

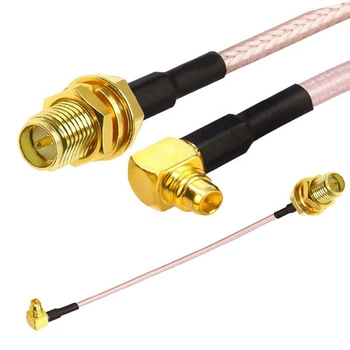

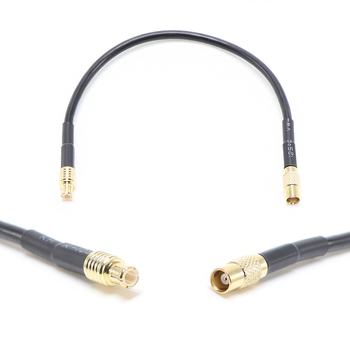

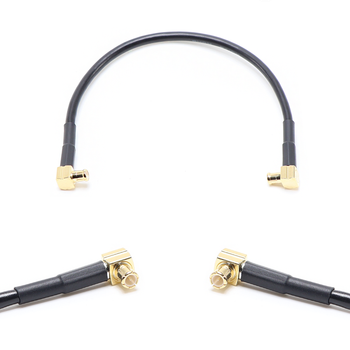

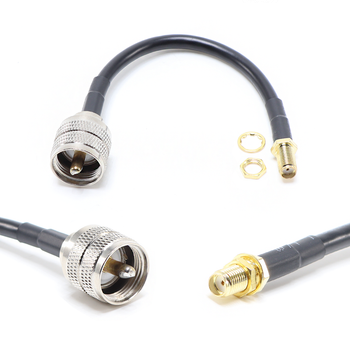

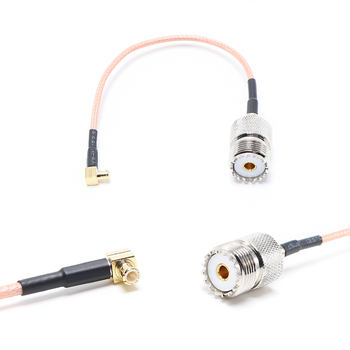

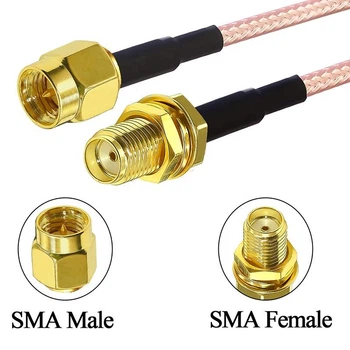

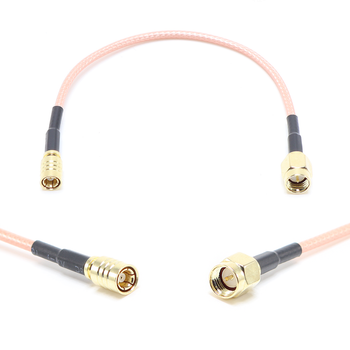

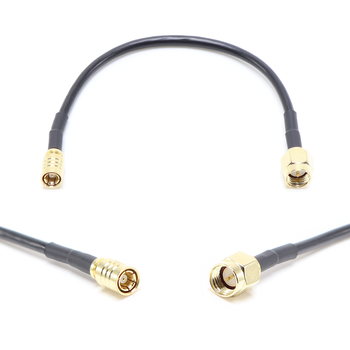

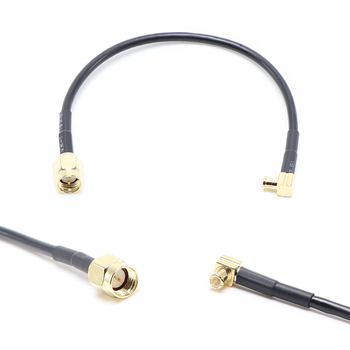

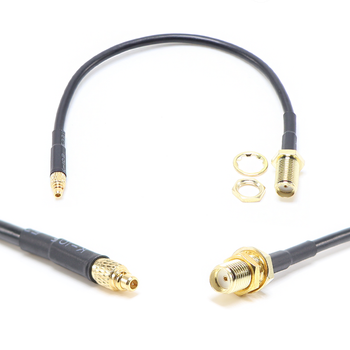

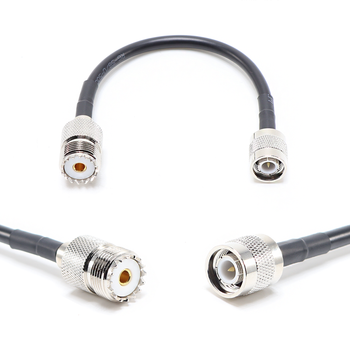

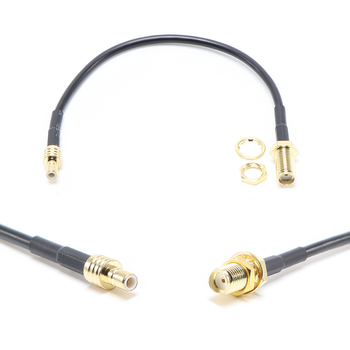

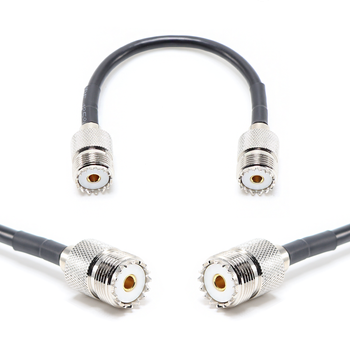

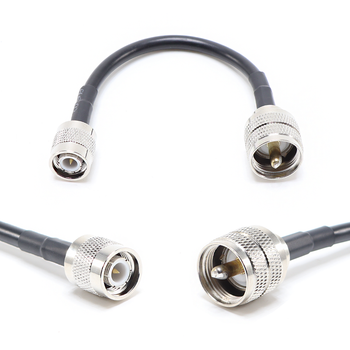

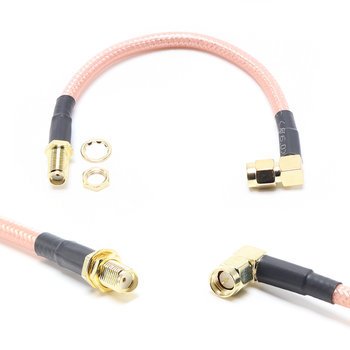

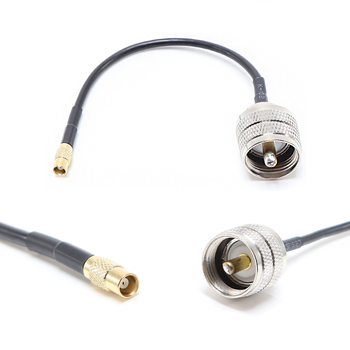

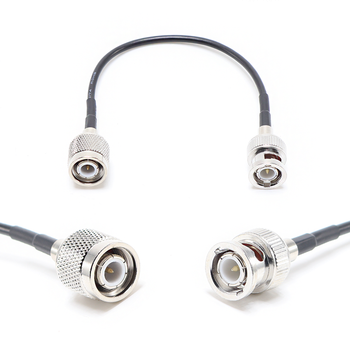

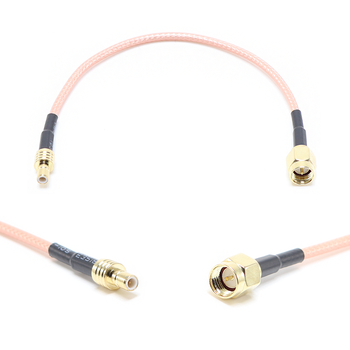

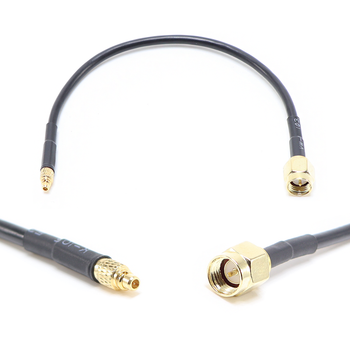

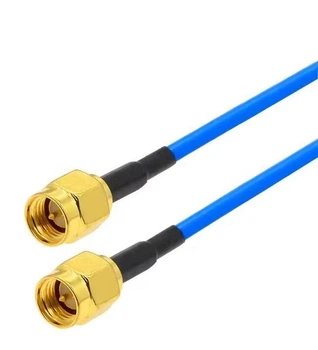

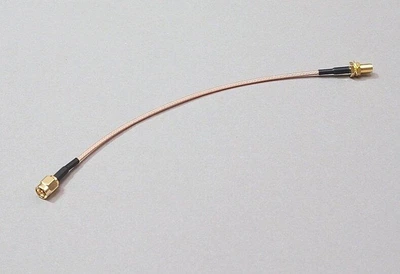

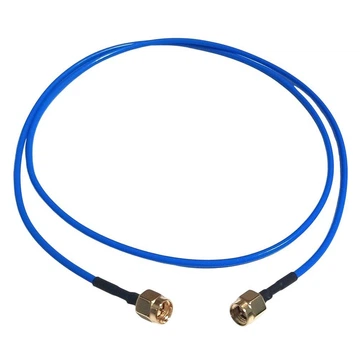

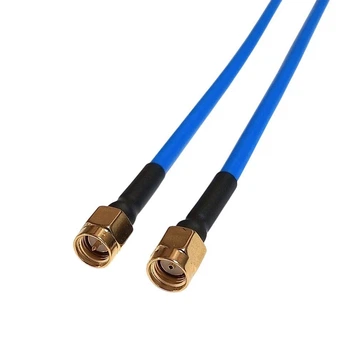

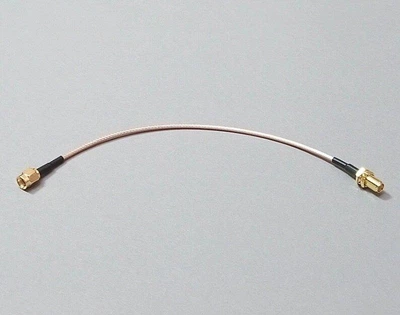

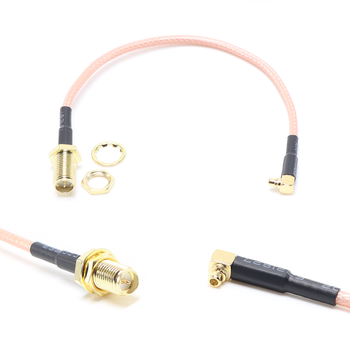

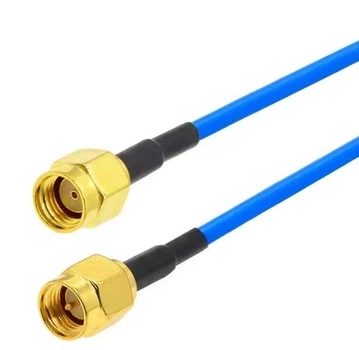

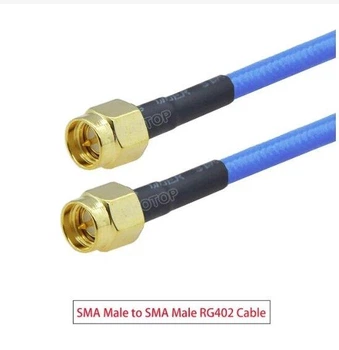

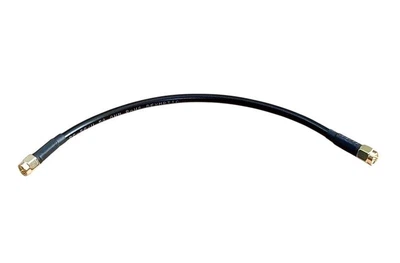

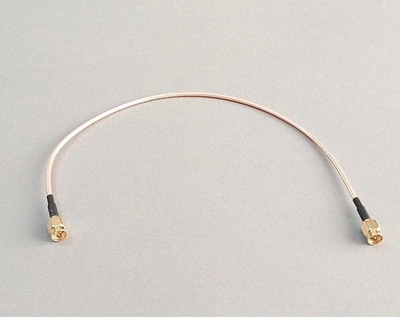

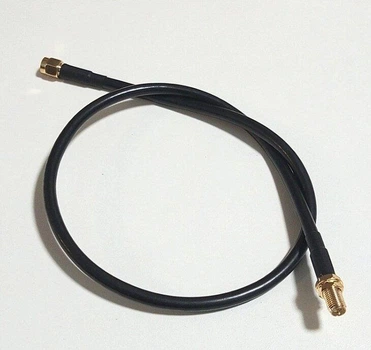

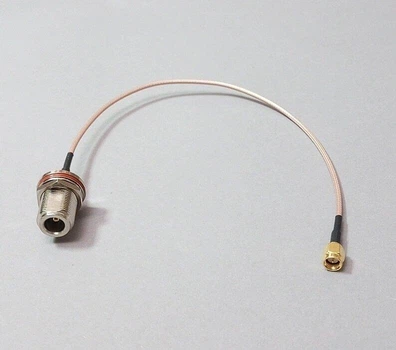

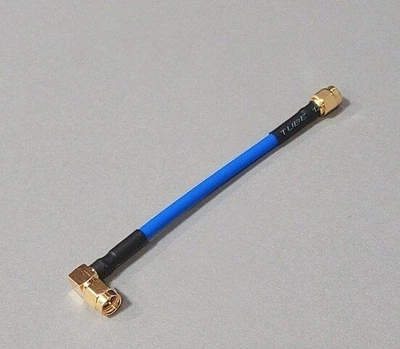

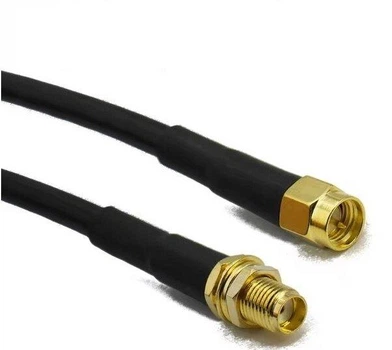

  • Радиочастотные (ВЧ) пигтейлы: гибкие коаксиальные переходники (например, RG-174 или RG-316), используемые для подключения внешних антенн к Wi-Fi роутерам, 4G модемам или платам расширения.

Классификация и технические характеристики оптических моделей

Для корректной работы ВОЛС важно учитывать физические параметры волокна и геометрию полировки наконечника коннектора:

  1. Тип волокна: одномодовые (Single Mode, 9/125 мкм) для больших дистанций или многомодовые (Multi Mode, 50/125 или 62.5/125 мкм) для локальных сетей.

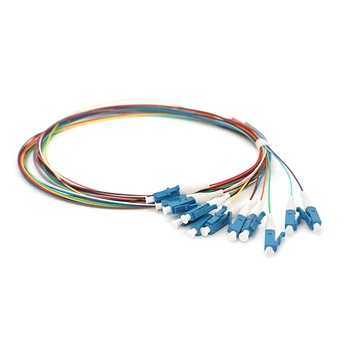

  2. Тип коннектора: наиболее востребованы разъемы SC, LC (компактные), ST или FC (резьбовые).

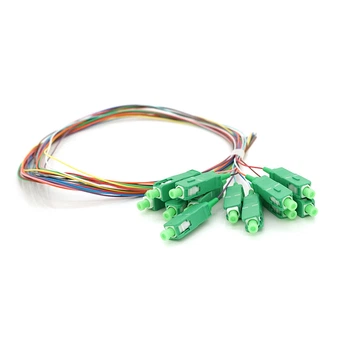

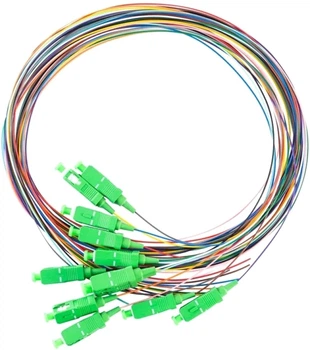

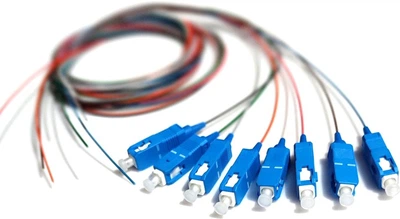

  3. Тип полировки: UPC (синий разъем, плоская полировка) или APC (зеленый разъем, полировка под углом 8° для минимизации обратных отражений).

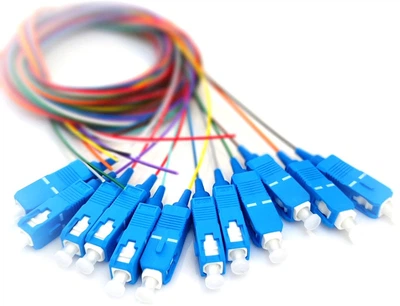

  4. Цветовая маркировка: позволяет быстро идентифицировать волокна при монтаже многопортовых кроссов.

Рекомендации по выбору под различные технические задачи

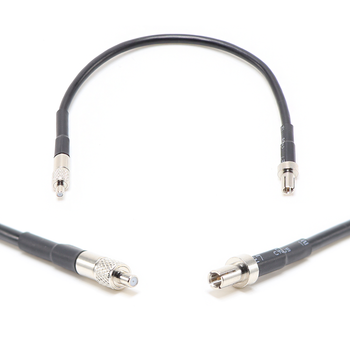

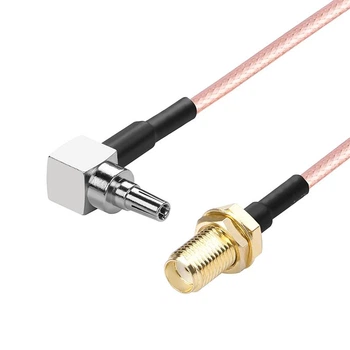

При подборе пигтейла важно обеспечить полную совместимость с существующей сетевой инфраструктурой. Для магистральных сетей связи и систем КТВ лучше использовать оптические пигтейлы с полировкой APC, так как они критически важны для минимизации шумов. В отличие от патч-кордов, пигтейлы не предназначены для постоянных переключений и обычно скрыты внутри защищенных корпусов. По сравнению с ручной установкой разъема на объекте, использование готового пигтейла обеспечивает в 2–3 раза более низкое затухание сигнала. VS стандартных решений, специализированные ВЧ пигтейлы для модемов (разъемы CRC9 или TS9) позволяют значительно усилить прием сигнала в зонах неуверенного покрытия.

Тип компонента Тип кабеля / волокна Основное применение
Оптический Single Mode 9/125 мкм Оконечка магистралей, FTTH сети

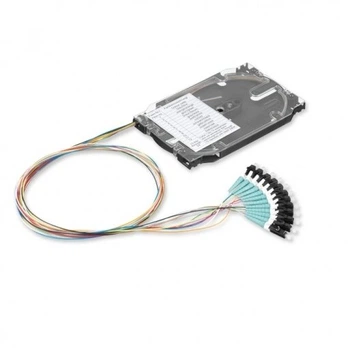

Оптический Multi Mode 50/125 мкм (OM3/OM4) Дата-центры, серверные комнаты

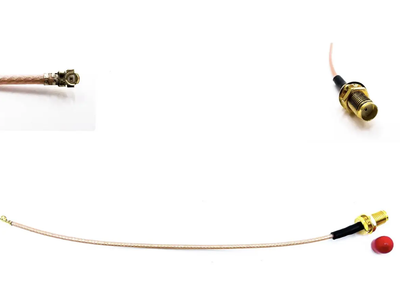

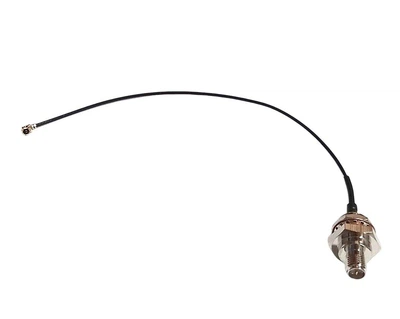

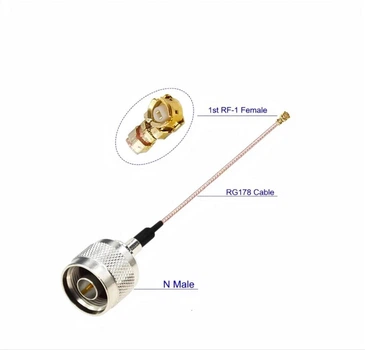

ВЧ (U.FL - SMA) Коаксиальный RG-178 Подключение антенн к Wi-Fi модулям

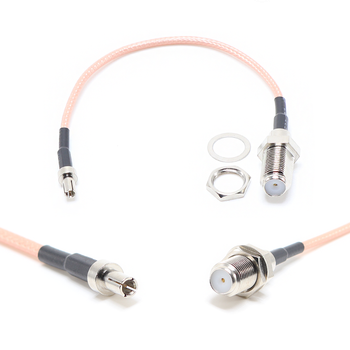

ВЧ (TS9 - SMA) Коаксиальный RG-316 Подключение внешних антенн к 4G модемам

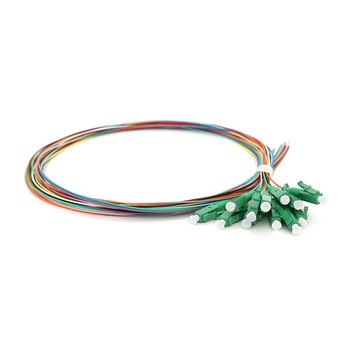

Для монтажа в плотных патч-панелях эффективнее использовать пигтейлы с коннекторами LC, которые занимают в два раза меньше места, чем классические SC. Если планируется сварка волокон в неотапливаемых помещениях, стоит обратить внимание на качество оболочки (LSZH), которая не теряет гибкость при низких температурах. В ситуациях, когда необходимо подключить антенну к промышленному контроллеру, лучше подбирать ВЧ пигтейлы с позолоченными контактами для предотвращения окисления. Важно помнить, что оптическое волокно в пигтейле диаметром 0.9 мм очень хрупкое, поэтому его укладка в сплайс-кассету должна производиться с соблюдением минимального радиуса изгиба (не менее 30 мм).

Особенности монтажа и защиты соединений

Оптические пигтейлы монтируются методом термической сварки или с помощью механических соединителей. Место стыка обязательно защищается КДЗС (комплектом деталей защиты стыка) — термоусадочной гильзой со стальным стержнем. ВЧ пигтейлы требуют бережного отношения к миниатюрным разъемам (например, IPX/U.FL), которые рассчитаны на ограниченное количество циклов подключения. Хранить неиспользованные пигтейлы следует в индивидуальных пакетах с надетыми на коннекторы защитными колпачками, чтобы избежать попадания пыли на торец феррулы или внутрь коаксиального разъема.

Выбор пигтейлов в интернет-магазине ROZETKA позволяет профессионально укомплектовать сетевое оборудование и обеспечить стабильную передачу данных. Наличие качественных монтажных шнуров — залог долговечной и бесперебойной работы любой телекоммуникационной системы.
