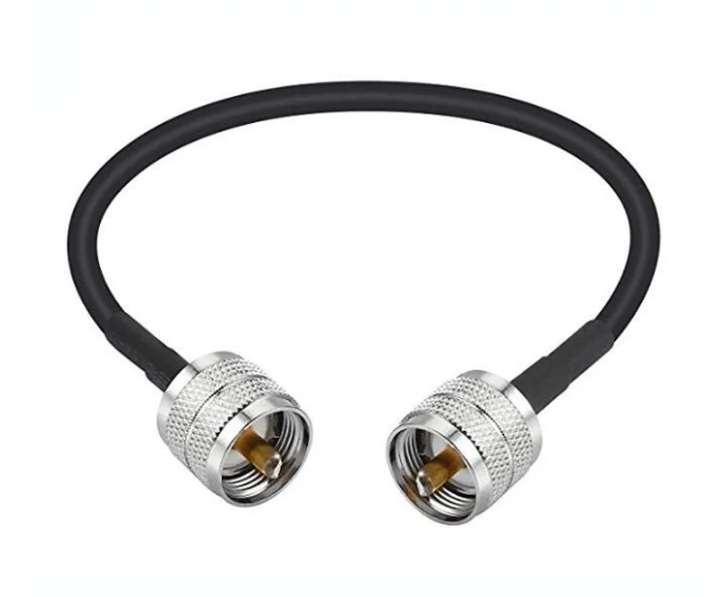

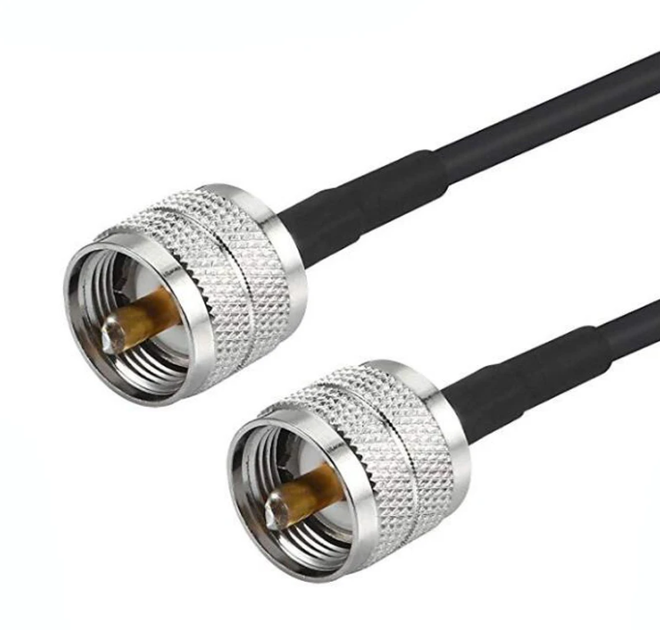

Пигтейл RG58 с разъёмами PL259 — PL259, 50 см (UHF Male-Male)

Коротко

Коаксиальный пигтейл на базе кабеля RG58 с UHF-разъёмами PL259 (мужской) — прямая сборка для подключения антенн и радиомодулей. Предназначен для передачи RF сигналов в диапазоне до ~500 МГц, импеданс 50 Ом; интерфейсы — UHF (PL259) на обоих концах.

Для чего подходит

• Подключение внешних антенн к передатчикам/приёмникам (VTX, RX, радиостанции).
• Использование в FPV-системах и радиотелеметрии (телеметрические радиомодули для INAV/Ardupilot и пр.).
• Соединение ретрансляторов, приёмопередающих модулей, SDR и HAM-оборудования.
• Монтажные и лабораторные стенды для тестирования антенн и измерений VSWR.

Ключевые особенности

• Кабель RG58 — гибкий, низкопотерянный для диапазонов VHF/UHF.
• Разъёмы PL259 — мужской/мужской, никелированное покрытие для коррозионной защиты.
• Импеданс 50 Ом — соответствует большинству радиокомпонентов.
• Длина 50 см — удобна для мобильных сборок и коротких переходов.
• Центральный контакт — латунь с позолотой для лучшей проводимости.

Технические характеристики

• Тип: коаксиальный радиочастотный кабель (pigtail)
• Кабель: RG58
• Разъёмы: UHF (PL259) — UHF (PL259), male–male
• Длина: 50 см
• Импеданс: 50 Ом
• Рабочая частота: до 500 МГц (рекомендуется для VHF/UHF)
• Покрытие разъёмов: никель
• Внутренний контакт: латунь с позолотой

Подключение

Подключать к устройствам с гнездом SO-239. При установке используйте подходящий ключ и не перетягивайте — достаточный момент затяжки 0.5–1 Н·м. При необходимости герметизации применять термоусадку или силиконовый герметик. Избегать резких изгибов в зоне разъёма.

Совместимость и примечания

• Совместим с большинством антенн, ретрансляторов, VTX, приёмников, SDR и HAM-оборудования с SO-239.
• Не рекомендуется для систем на 2.4 ГГц/5.8 ГГц — высокие частоты требуют миниатюрных разъёмов (SMA, RP-SMA) и кабелей с меньшими потерями.
• PL259/SO-239 не герметичны — для уличной установки требуется дополнительная влагозащита.
• При несоответствии разъёмов используйте коаксиальные адаптеры; учитывайте вводимые потери и возможное ухудшение VSWR.

Комплектация

• 1 × Коаксиальный кабель RG58 с разъёмами PL259 — PL259, длина 50 см
