Безопасное управление электродвигателями: выбор надежных пускателей

В основе работы большинства промышленных станков, мощных вентиляционных систем, насосных станций и подъемных механизмов лежат асинхронные электродвигатели. Для их безопасного запуска, остановки и защиты от внештатных ситуаций используются пускатели. Это комплексные электромеханические устройства, которые не только коммутируют силовые цепи с высокими пусковыми токами, но и защищают обмотки двигателя от перегрева при длительных механических перегрузках или обрыве одной из фаз.

Классификация по функционалу и степени защиты

Архитектура прибора подбирается строго под технические требования конкретного узла или агрегата. Производители предлагают несколько базовых конфигураций:

  • Нереверсивные: Базовые устройства для двигателей, вращающихся только в одном направлении (вытяжки, промышленные компрессоры, циркуляционные насосы).
  • Реверсивные: Состоят из двух сблокированных контакторов. Позволяют менять направление вращения вала (лифты, лебедки, токарные станки). Механическая или электрическая блокировка предотвращает одновременное включение двух направлений, исключая короткое замыкание.
  • Открытого исполнения: Монтируются исключительно внутри влагозащищенных и пыленепроницаемых распределительных шкафов (класс защиты IP20).

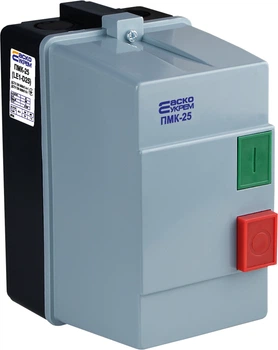

  • В защитном корпусе (в оболочке): Готовые решения с кнопками «Пуск/Стоп» и высоким классом защиты (IP54/IP65), которые можно устанавливать прямо на стену в цехах с высокой влажностью или на улице.

Правила подбора электротехнических параметров

Чтобы коммутационный аппарат работал без залипания контактов и ложных срабатываний, важно учесть характеристики питающей сети и самой нагрузки:

  1. Категория применения: Для работы с асинхронными двигателями с короткозамкнутым ротором необходимо выбирать аппаратуру с маркировкой АС-3. Именно она физически рассчитана на выдерживание пяти- или семикратных пусковых токов при старте мотора.
  2. Номинальный рабочий ток: Пропускная способность силовых контактов пускателя должна превышать номинальный ток электродвигателя минимум на 15-20% для создания запаса прочности.
  3. Напряжение катушки: Электромагнит, смыкающий контакты, может питаться от 24В, 220В или 380В. Ошибка в этом параметре приведет к моментальному сгоранию катушки или ее неспособности притянуть якорь. В большинстве стандартных систем применяются магнитные пускатели с катушкой управления на 220В или 380В.
  4. Наличие теплового реле: Обязательный модуль для защиты от токов перегрузки (например, если заклинило подшипник на валу агрегата). Без теплового реле пускатель выполняет роль лишь обычного контактора.

Сравнение типовых конфигураций для производства и быта

Характеристика Нереверсивный (открытый) Реверсивный (открытый) В защитном корпусе с кнопками
Основная задача Запуск мотора в одном направлении Смена направления вращения вала Организация автономного поста управления
Сложность монтажа Низкая (на DIN-рейку / монтажную панель) Средняя (требует правильной сборки цепи управления) Минимальная (полностью готовое к подключению устройство)
Типовое применение Насосные станции, мощная вентиляция Кран-балки, конвейерные ленты Пилорамы, бетономешалки, дробилки
Самая частая ошибка при вводе в эксплуатацию двигателя — выкручивать регулятор уставки теплового реле на максимум, чтобы пускатель «не выбивало при старте». Качественное тепловое реле обладает биметаллической инерционностью и не срабатывает от кратковременных пусковых токов. Его диск нужно устанавливать строго на значение номинального рабочего тока, указанного на заводской табличке (шильдике) самого мотора. Если завысить уставку, реле просто не почувствует механического перегруза или критического обрыва фазы, и обмотки двигателя безвозвратно сгорят.

Долговечность силовых агрегатов

Качественная коммутационная аппаратура является главной страховкой для дорогостоящих электродвигателей. Установка правильно подобранного пускового механизма с интегрированной тепловой защитой гарантирует плавный старт, надежное удержание контактной группы при вибрациях и мгновенное обесточивание цепи при возникновении критических механических нагрузок на валу. Это минимизирует время простоя оборудования и существенно продлевает моторесурс как производственной, так и тяжелой бытовой техники.
