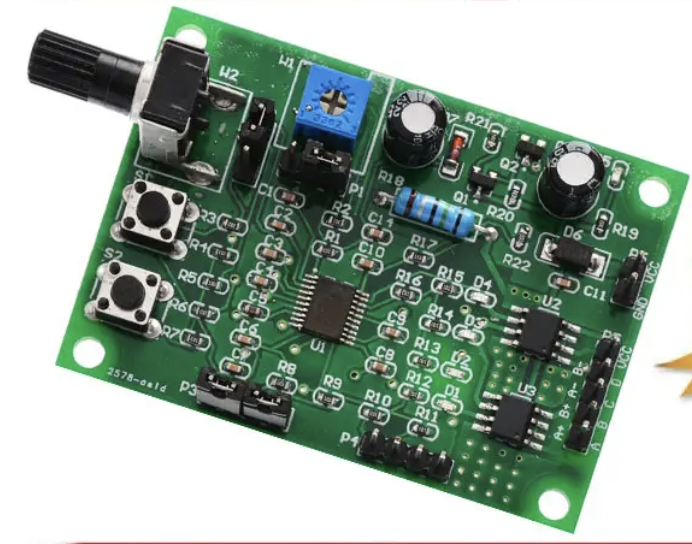

Драйвер шагового двигателя DC 5-12В 2-фазный 4-проводной/4-фазный 5-проводной

2-фазный / 4-фазный Драйвер шагового двигателя. Плата управления приводом имеет 4 варианта рабочего режима.

Рабочий режим:

• 1. Нормальный режим 1: кнопка запуска и остановки S1, кнопка прямого и обратного хода S2, регулировка скорости с помощью потенциометра W2. Если требуется реверсирование предела, два концевых выключателя могут быть подключены к штырю P3, а вал движения двигателя смонтирован с контактами, так что двигатель будет совершать возвратно-поступательное движение в пределах хода между двумя концевыми выключателями.

• 2. Нормальный режим 2: S1 направляет кнопку пуска вперед, S2 меняет положение кнопки пуска, нажмите любую кнопку для остановки. Регулировка скорости потенциометром W2. Если требуется ограничитель хода, к контакту P3 можно подключить два концевых выключателя, чтобы двигатель останавливался при прикосновении к концевому выключателю, а двигатель вращался в обратном направлении после нажатия противоположной кнопки.

• 3. Толчковый режим: S1 нажимает на прямое вращение, отпускает стопор, S2 нажимает обратное вращение, отпускает стоп, а потенциометр W2 регулирует скорость. Если требуется концевой упор, верхний концевой выключатель можно подключить к P3.

• 4. Автоматический режим туда и обратно: S1 запускается и останавливается, S2 реверсируется, потенциометр W2 скорости, а потенциометр W1 регулирует автоматические шаги туда и обратно. После запуска двигатель автоматически вращается вперед и назад в пределах количества шагов, заданного параметром W1

Характеристики:

•  напряжения: 5 В-12 В постоянного тока

• Номинальный ток: ≤800 мА

• Защита от обратного подключения питания: да

• Защита от перегрузки по току: да

• Защита от перегрева: да

Комплектация:

1 х Драйвер шагового двигателя
