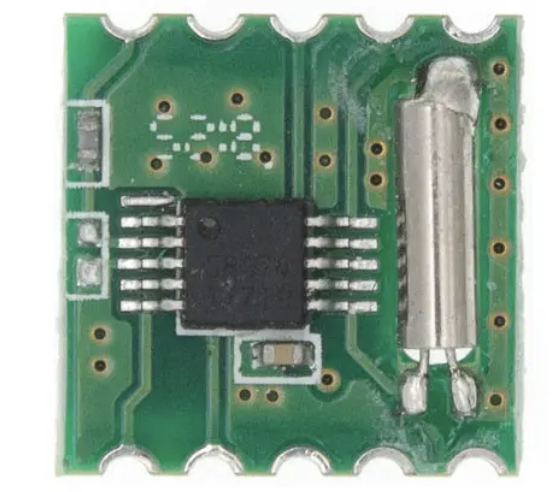

FM радио модуль стерео RDA5807M для Arduino

FM радио модуль стерео RDA5807M для Arduino используется для создания проектов, где нужен FM радиоприемник.
Для использования модуля нужно сначала собрать на его основе макет (подключить питание, подключить к контроллеру, подключить антенну). После этого можно начинать работу. RDA5807M может принимать данные RDS/RBDS, но для этого нужна хорошая антенна. Диапазон принимаемых частот 50 МГц – 115 МГц, а это означает, что модуль может принимать станции на подзабытых волнах УКВ (ультракороткие волны).
Управление модулем осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства по интерфейсу IIC, с помощью специальных программ.

FM радио модуль стерео RDA5807M для Arduino имеет 10 клемм под пайку для подключения питания, антенны, микроконтроллера.
Контакты FM радио модуля стерео RDA5807M для Arduino:

• интерфейс IIC контакты 1 и 2 (1-SDA, 2-SCL);
• контакт 3 Busmode (настройка шины, не используется);
• контакт 4 Write/Read (не используется);
• контакты 5 и 10 напряжение питания (5-VCC, 10-GND);
• контакты 8 и 9 аудио выход (8-audio L, 9-audio R);
• контакт 7 RCK External clock input (не используется);
• контакт 6 антенна.

Характеристики:

• модель: RRD – 102 Ver:2.0;
• модуль собран на чипе: 5807M;
• диапазон частот: 50 МГц – 115 МГц;
• настраиваемый шаг между каналами: 200 кГц, 100 кГц, 50 кГц, 25 кГц;
• поддерживает: RDS/RBDS;
• напряжение питания: 2,7 – 3,6В;
• ток потребления в спящем режиме: 5 мкА;
• ток потребления в рабочем режиме: до 21 мА;
• нагрузка на выходе звукового канала: 32 Ом;
• интерфейс управления: IIC;
• встроенный часовой кварц: 32.768 КГц.
• габариты модуля: 11 х 11 х 2 мм;
• вес: 1 г;
• цвет: зеленый.

Комплектация:

1 х FM радио модуль стерео RDA5807M для Arduino
