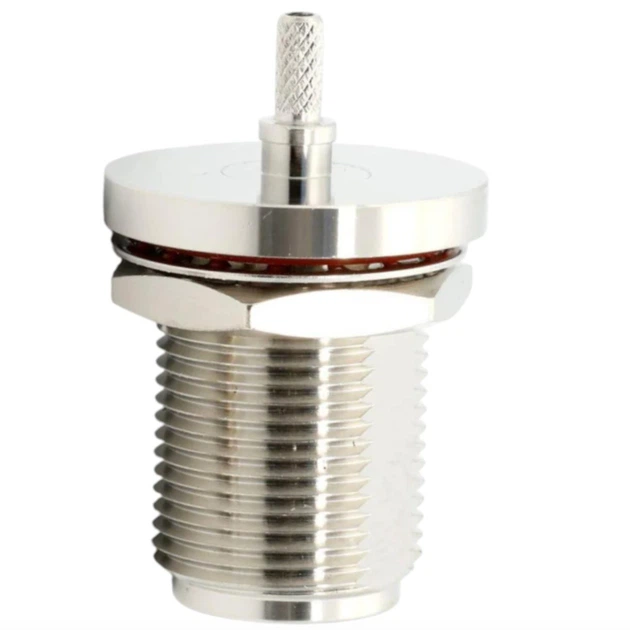

Профессиональный коннектор N-гнездо Leno RF для коаксиального кабеля RG316 соединение для радиооборудования

Профессиональный коннектор N-гнездо Leno RF для коаксиального кабеля RG316 соединение для радиооборудования

Коннектор N (гнездо) для коаксиального кабеля RG316 — это высококачественное разъёмное соединение типа N(female) Bulkhead, предназначенное для надёжного подключения и передачи радиочастотных сигналов в диапазоне до 6 ГГц. Подходит для использования с кабелями RG316, RG174, RG-188A/U, MRC 100 Flex (0.48L/1.5 AF), LMR-100A.

Центральный контакт выполнен из фосфористой бронзы с позолоченным покрытием, обеспечивающим отличную проводимость и защиту от окисления. В качестве изолятора используется белый фторопласт (PTFE), обладающий високими діелектричними характеристиками. Корпус изготовлен из латуни с никелевым покрытием, что гарантирует стойкость к коррозии и механическим повреждениям. Опрессовочная гильза — из мягкой меди с никелированием.

На хвостовой части корпуса нанесена равномерная насечка длиной 5 мм, способствующая надёжной фиксации кабеля. Коннектор поставляется в индивидуальной пластиковой упаковке и состоит из шести элементов: корпуса, центрального штифта, обжимной гильзы, гайки, зубчатой шайбы и уплотнительного кольца.

Монтаж производится пайкой центральной жилы через технологическое отверстие, при этом внешний экран обжимается шестигранной матрицей размером 3,25 мм (0.128").

Электрические параметры обеспечивают стабильную работу и минимальные потери сигнала: волновое сопротивление — 50 Ом, рекомендованный частотный диапазон — 0–6 ГГц. Коэффициент стоячей волны (КСВ) ≤1.15 при 900 МГц и ≤1.50 при 6 ГГц. Внесённые потери не превышают 0.05 дБ до 3 ГГц и 0.10 дБ на частоте 6 ГГц. Диэлектрик выдерживает напряжение не менее 500 В.

Коннектор N(female) Bulkhead для RG316 — надёжное решение для радіочастотных систем, антенн, вимірювальних приладів та телекомунікаційного обладнання.

Характеристики

• Вес: 0.001–0.009 кг
• Гарантия: 12 месяцев
• Кабельная группа: G7 (RG-316/U | RG174/U)
• Материал корпуса: латунь
• Покрытие: никель
• Тип: N
• Тип разъёма: N (гнездо)
• Единица измерения: шт.
• Минимальный отпуск: от 1 шт.
