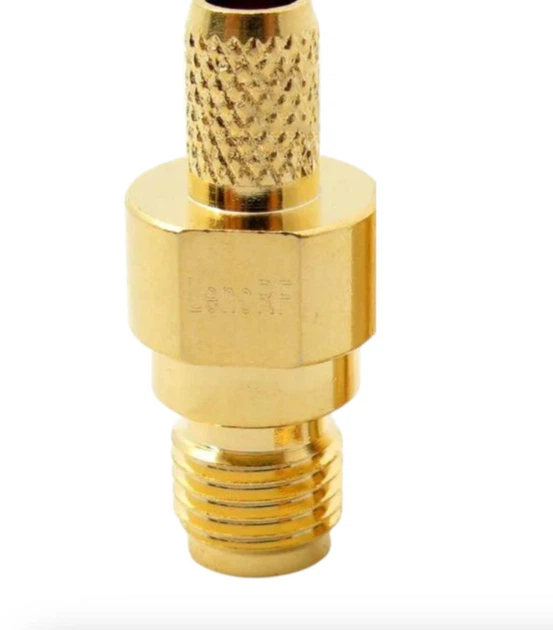

Коннектор SMA-гнездо для коаксиального кабеля RG58, производитель — Leno RF (КНР).
Совместим с кабелями: RG-223, RG-142, RG-400.

Материалы и конструкция:

• Центральный контакт: фосфорная бронза, покрытие — золотовмесущее.
• Диэлектрик: PTFE (фторопласт), белый.
• Корпус: латунь с золотосодержащим покрытием.
• Опрессовочная гильза: мягкая медь с золотосодержащим покрытием.
• На хвостовике корпуса выполнена равномерная накатка длиной 6 мм.

Монтаж:

• Центральная жила: опрессовка шестигранником 1.72 мм (0.068") или пайка через технологическое отверстие.
• Внешний проводник: опрессовка шестигранником 5.41 мм (0.213").
• Пайка центрального пина обеспечивает более низкий КСВ.

Комплектация:

• Корпус коннектора
• Центральный пин
• Опрессовочная гильза
  Поставляется в индивидуальном пластиковом пакете

Спецификация

• Волновое сопротивление: 50 Ом
• Рекомендуемый частотный диапазон: 0–6 ГГц

КСВ:

• ≤1.15 @ 900 МГц (RL 23.13 дБ)
• ≤1.2 @ 1800 МГц (RL 20.828 дБ)
• ≤1.3 @ 3000 МГц (RL 17.69 дБ)
• ≤1.4 @ 6000 МГц (RL 15.56 дБ)

Внесённые потери (IL):

• ≤0.05 дБ @ 900 МГц
• ≤0.05 дБ @ 1800 МГц
• ≤0.05 дБ @ 3000 МГц
• ≤0.05 дБ @ 6000 МГц
• Диэлектрик выдерживает напряжение: минимум 1000 В

Характеристики

• Вес: 0.001–0.009 кг
• Гарантия: 12 месяцев
• Кабельная группа: G1 (RG-58C/U, LMR-195)
• Покрытие контактов: золото
• Материал корпуса: латунь
• Рабочее напряжение: до 500 В
• Норма отпуска: от 1 штуки
• Единица измерения: шт
• Тип: SMA
• Тип разъёма: SMA (female)
• Волновое сопротивление: 50 Ом
• Максимальная рабочая частота: до 6 ГГц
