SMA (male) for RG401 Коннектор SMA(штекер) 1шт для монтажа на коаксиального кабеля RG401 Leno RF

SMA (male) for RG401 Коннектор SMA(штекер) 3.01.336 для монтажа на коаксиального кабеля RG401 Leno RF (КНР)

SMA-коннектор (штекер) модели 3.01.336 предназначен для монтажа на коаксиальные кабели типа RG401 и совместимые аналоги. Изделие обеспечивает стабильные электрические параметры в широком диапазоне частот и подходит для профессиональных ВЧ-приложений. Производитель — Leno RF (КНР).

Совместимые кабели:
UT-250
EZ 250
Flexiform 401
RG-401/U
SUCOFORM 250

Материалы и покрытия:
Центральный контакт — латунь с золотовым покрытием
Диэлектрик — PTFE (фторопласт), белый
Корпус — латунь с золотовым покрытием

Электрические характеристики:
Волновое сопротивление: 50 Ом
Рабочий диапазон: рекомендовано 0–6 ГГц (оптимально для RG401). Возможна работа на более высоких частотах — параметры RL/IL уточняются у производителя.

КСВ:
≤1.1 (RL – 26,44 дБ) при 900 МГц
≤1.15 (RL – 23,13 дБ) при 1800 МГц
≤1.2 (RL – 20,83 дБ) при 3000 МГц
≤1.35 (RL – 16,54 дБ) при 6000 МГц

Вставные потери (Insertion Loss):
≤0.05 дБ при 900 МГц
≤0.05 дБ при 1800 МГц
≤0.05 дБ при 3000 МГц
≤0.1 дБ при 6000 МГц

Изоляция:
Диэлектрик выдерживает напряжение не менее 1000 В.

Монтаж:

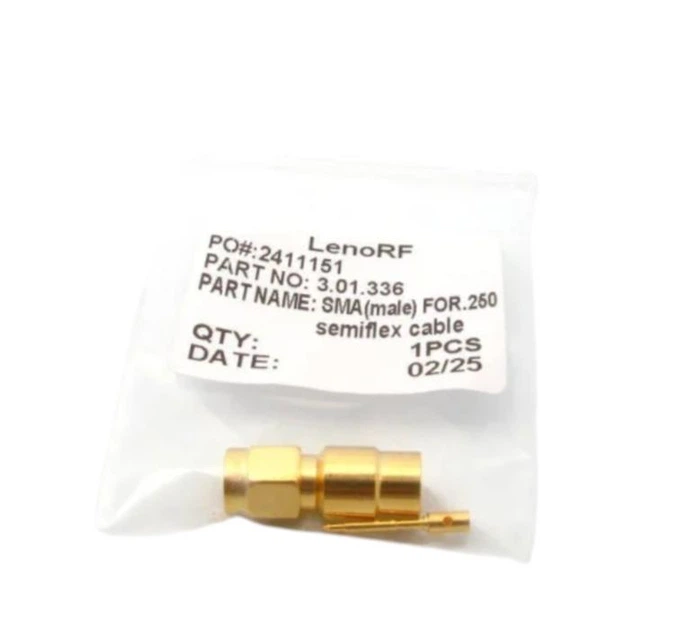

Подразумевает пайку центральной жилы и внешнего проводника. Коннектор поставляется в индивидуальной упаковке и состоит из двух частей — корпуса и центрального пина.

Рекомендации по установке:
Рекомендуемый момент затяжки гайки — 0,9 Нм. Желательно использовать динамометрический ключ, так как неправильное усилие может ухудшить КСВ.

Характеристики

Вес: 0.001–0.009 кг
Гарантия: 12 месяцев
Кабельная группа: RG-401
Корпус: латунь
Минимальная норма отпуска: от 1 шт
Единица измерения: штука
Покрытие: золото
Тип: SMA
Тип разъёма: SMA
