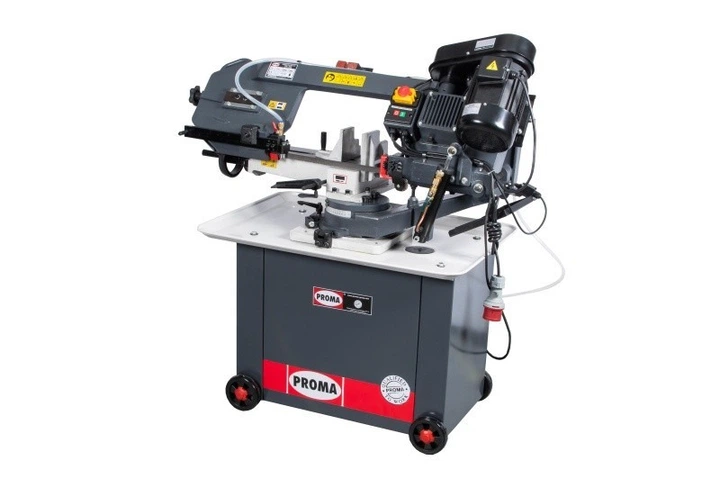

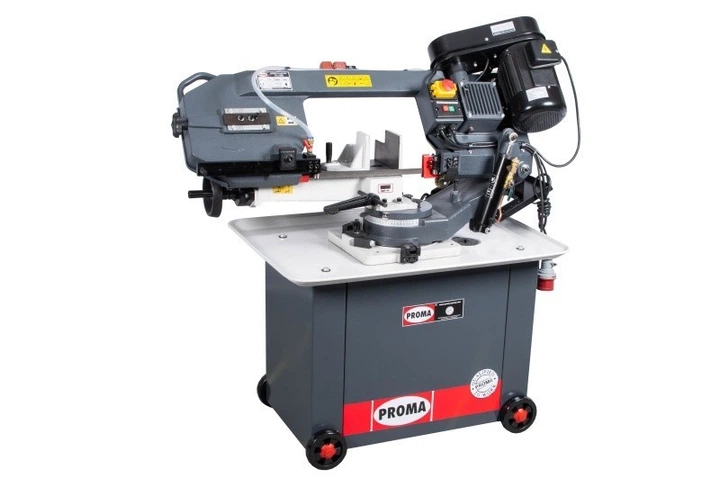

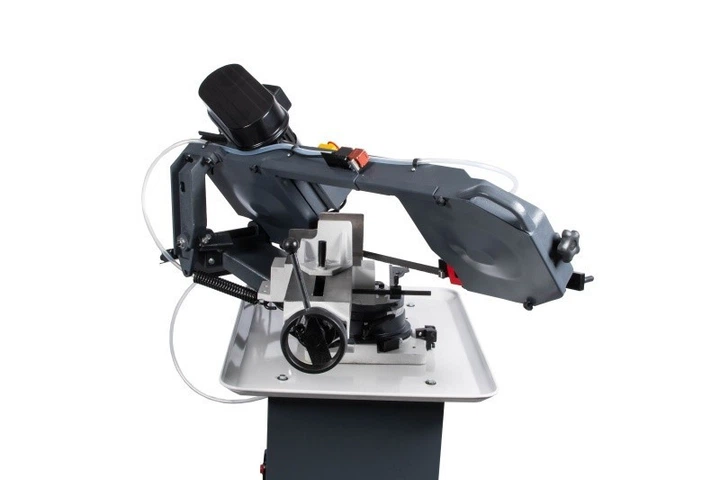

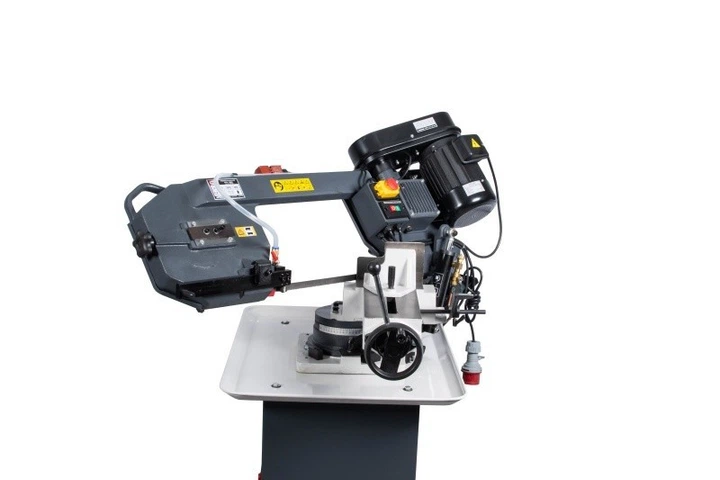

Стрічкопильний верстат PPK-200U призначений для різання матеріалів різної щільності: від алюмінію, алюмінієвих сплавів і металів без вмісту заліза, до високоміцної сталі. Пила призначена для різання деталей, максимальний розмір яких становить 205 х 215мм.
PPK-200U складається з чавунних деталей з металевими кожухами. Ця комбінація матеріалів забезпечує достатню жорсткість верстата при максимальному резе. Пилку можна налаштувати для різання під кутом від -45°до +45°. Пильна стрічка приводиться в дію трифазним двигуном. Швидкість опускання пільной рами можна регулювати демпферным гідроциліндром. Модель оснащена системою охолодження СОЖ.
Дане обладнання використовується на дрібносерійному і серійному виробництві. Наприклад, у заготівельному цеху стрічкопильний верстат буде необхідною ланкою в ланцюжку виробничого процесу.
| Характеристика |
Значення |
| Напруга | 400в |
| Споживана потужність | 1100Вт |
| Швидкість різання | 24/41/61/82 м/хв |
| Макс. діаметр різання | 205мм — 90°,
135мм— -/+45° |
| Макс. розмір розрізується | 205х215мм — 90°,
205х115— -/+45° |
| Розмір ножівкового полотна | 2360x20x0,9 |
| Різання під кутом | -/+45° |
| Маса | 190кг |
Верстат поставляється в зібраному вигляді зі знятим упором і розібраної підставкою.
Схема малюнок 2:
1. Пільная рама

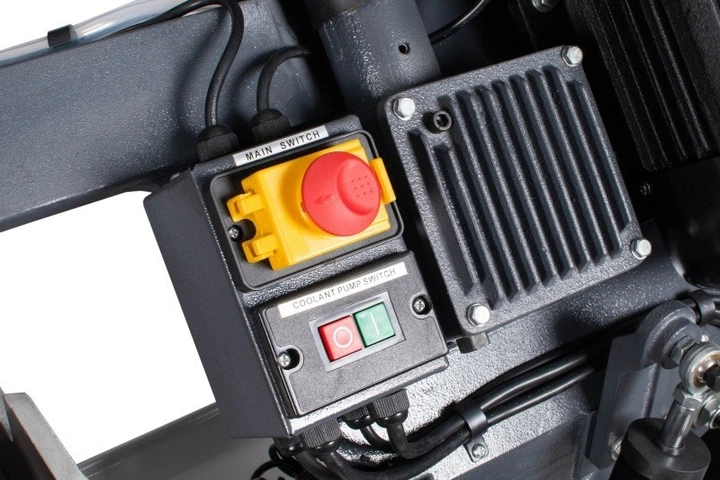

2. Блок управління
3. Редуктор
4. Електродвигун

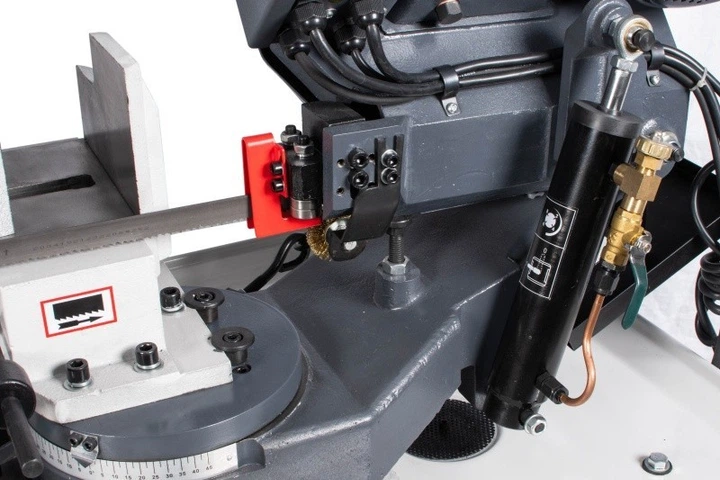

5. Гідроциліндр опускання пільной рами
6. Підставка
7. Підстава
8. Лещата
9. Трубка подачі СОЖ
