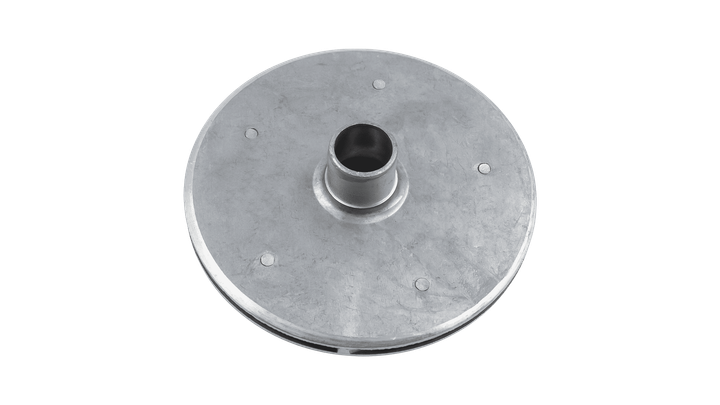

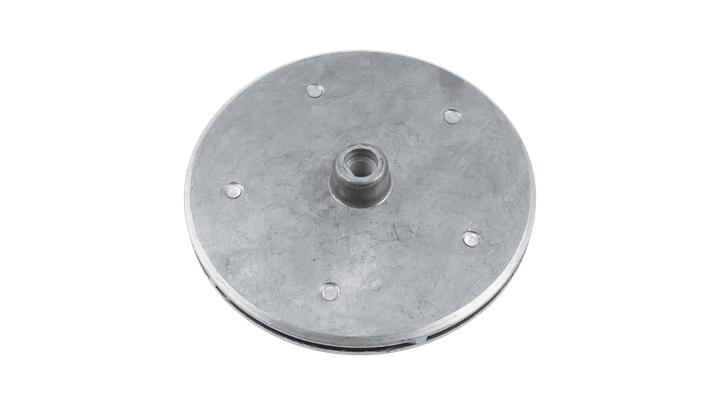

Крильчатка (робоче колесо) для насоса Агідель, d=8/24/125 мм, h=9.5 мм

Крильчатка (робоче колесо) для насоса Агідель старого зразка (плоска)

• діаметр зовнішній (±1 мм) - 125 мм

• висота загальна (±1 мм) - 44 мм

• товщина робочого колеса (±0,3 мм) - 9,5 мм

• висота робочого зазору - 4 мм

• посадка - отвори 12х10,5 и 8 мм

• діаметр основи (±1 мм) - 20 мм

• висота основи - 12 мм

• діаметр патрубка входу (внутрішній/зовнішній) - 20/24 мм

• висота патрубка входу (±0,3 мм) - 21 мм

Робоче колесо (крильчатка) - це головний робочий елемент в конструкції насоса. Завданням такого

елемента є перетворення отриманої від двигуна обертальної енергії в енергію потоку робочого

середовища. Таким чином разом з крильчаткою, що обертається, рідина (робоче середовище) в ній

також отримує рух і на неї починає впливати відцентрова сила. Ця сила під дією фізичного закону

відкидає рідину від центру крильчатки до її країв (до периферії). В результаті створюється розрідження,

яке сприяє всмоктуванню рідини через відповідний патрубок насоса. Досягнувши периферії крильчатки,

рідина відправляється в напірний патрубок.

Крильчатка виготовлена з міцного та зносостійкого сплаву алюмінію та розрахована на досить тривалий

період експлуатації. При виході з ладу не підлягає ремонту та замінюється на нову.
