Знижувальний перетворювач напруги XL4016 DC-DC з 5-40В до 1.2-35В 9А 300W

Імпульсний понижуючий перетворювач 300W DC-DC призначений для зміни вихідної напруги. За допомогою даного модуля можна регулювати не тільки вхідна напруга, але і силу струму. Зміна вихідних параметрів понижуючого перетворювача здійснюється за допомогою багатооборотних підстроювальних резисторів. Розміри перетворювача досить малі, тому його можна використовувати у малогабаритних пристроях. Застосовувати даний конвертер напруги можна драйвер потужних світлодіодів, зарядний пристрій акумуляторів з великою ємністю і т. д. Замінивши підстроювальні резистори на змінні, і додавши вольтметр з амперметром вийде якісний і при цьому недорогий лабораторний блок живлення.

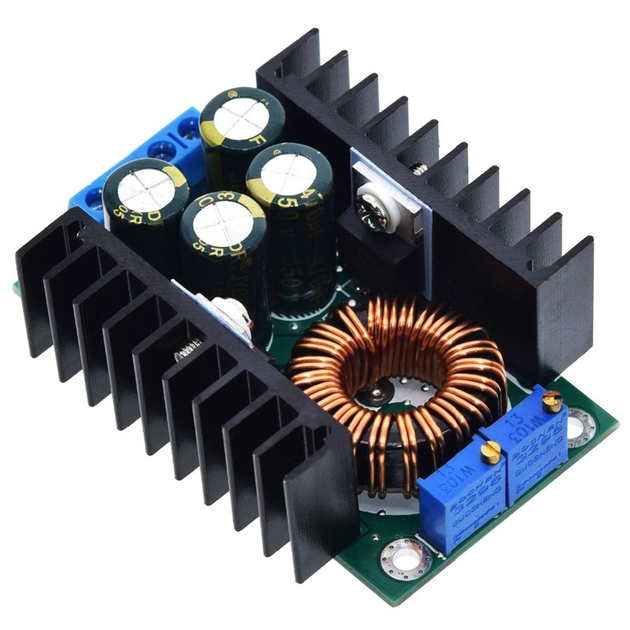

Плата модуля спроектована на базі мікросхеми XL4016, діодного складання MBR20100CT, операційного підсилювача LM358 та інших допоміжних компонентів. ШІМ-контролер закріплений на корпусі радіатора. В цілях безпеки вони розділені ізоляцією. Завдяки діодного складання MBR20100CT на виході плати може бути досить великий струм. Максимальна вихідна сила струму становить 10 А. При зниженні сили струму на 1/10 від вхідного значення, засмагає світлодіод, який підключений до шин вхідної і вихідної напруги. Потенціометр, який регулює значення напруги розташований праворуч (V-ADJ), а змінний резистор вихідного струму зліва (I-ADJ). Робоча частота модуля становить 300 кГц.

Модуль має захист від короткого замикання і перегріву. Також на плату можна встановити вихідний діод напругою 45 або 100 У. Але врахуйте, при використанні діода 100 буде меншу значення ККД, ніж при використанні напругою 45 Ст. ККД перетворювача становить 95%.

Характеристики:

• Вхідна напруга: 5-40 В
• Вихідна напруга: 1.2-35 (плавно регульований)
• Вихідний струм: 9A (температура перевищує 65 °C краще додати вентилятор охолодження)
• Постійний струм діапазон: 0.2-9а (регульована)
• Максимальна потужність 300 Вт

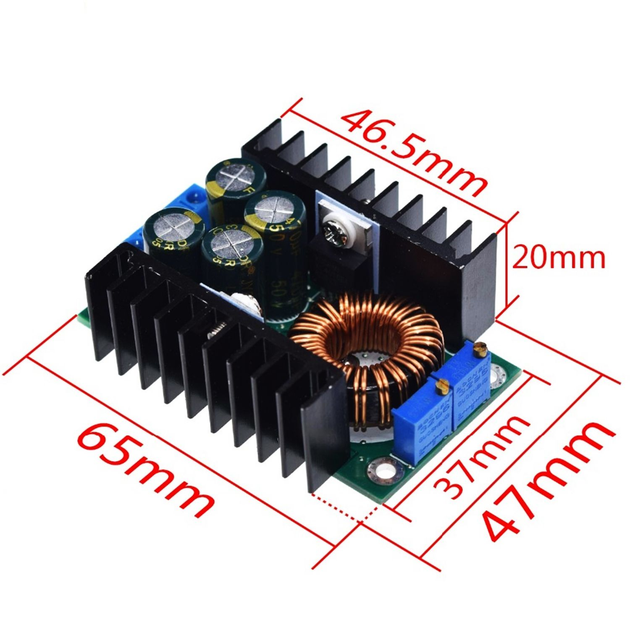

• Розмір: прибл. 6.5*4.8*2.4 см
