Фрезерно-гравірувальний верстат з ЧПУ CNCPROM CNC 8060Z USB 4 осі 2.2 кВт водяне охолодження (10-017)

Фрезерно-гравірувальний верстат CNC 8060Z USB - це високотехнологічний пристрій, який за рахунок обертання закріпленого в шпинделі інструменту виконує фрезерування, гравіювання, свердління і розкрій різних матеріалів. Рама і робоче поле верстата виготовлені з алюмінієвого сплаву. В якості лінійних направляючих використовуються вали (вісь Х: вал без опори WSC25; вісь Y: вал на опорі SBR20; вісь Z: вал без опори WSC16). Приводні механізми представлені шарико-гвинтовими передачами (вісь Х: 1605; вісь Y: 2005; вісь Z: 1605). Плавність і точність роботи забезпечують 4 крокових двигуна (осі X,Y,Z - NEMA23 60BYGH86-4.0 A, вісь A - NEMA23 BHH76-3A - вбудований в поворотну вісь). Верстат CNC 8060Z оснащений шпинделем GDZ-80-2.2 (діаметр 80 мм, потужність 2.2 кВт, водяне охолодження), поворотною віссю на ремінному редукторі AH60-TB80-4 (патрон К11-80, редукція 4:1), задньою бабкою (висота 60 мм), водяним насосом TENG DA TD-450 (потужність 60 Вт) і бездротовим пультом управління WHB04S-LD (Mach3). Працює пристрій під управлінням контролера YOOCNC M3-USB-JB4 і драйверів DM542. Підключення до комп'ютера здійснюється через інтерфейс USB.

Особливості верстата CNC 8060Z:

• Висока точність роботи
• Міцна конструкція з алюмінієвого сплаву
• Якісні комплектуючі
• Можливість обробки різних матеріалів
• Можливість автоматизації операцій за допомогою комп'ютерного управління
• Бездротове управління процесом
• Низький рівень шуму

Застосування: деревообробка; меблеве виробництво; обробка м'яких металів; виготовлення ювелірних виробів; розкрій ДСП, МДФ, ЛДСП; різання листових матеріалів і т. д.

Оброблювані матеріали: дерево, ДСП, МДФ, ЛДСП, пластик, оргскло, пінопласт, штучний камінь, ювелірний віск, м'які метали і т. д.

Основні технічні характеристики:

Модель: CNC 8060Z USB

Електроживлення: 220-240 VAC (50/60Hz)

Кількість осей управління: 4

Інтерфейс підключення: USB 2.0

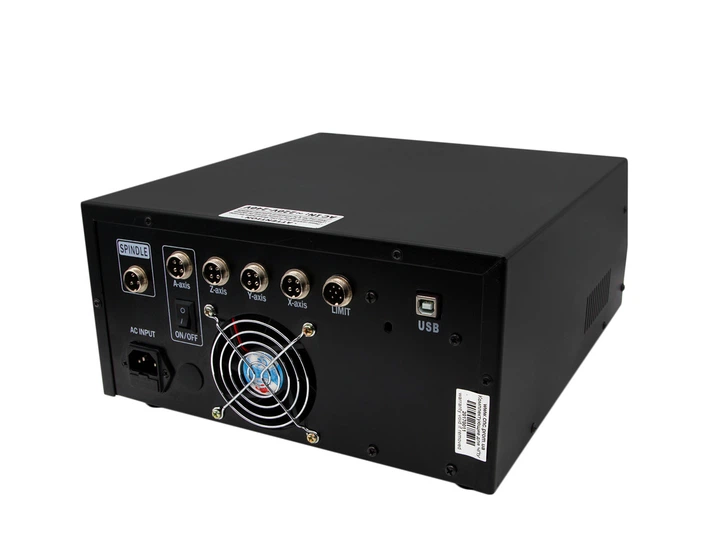

Контролер: YOOCNC M3-USB-JB4

Драйвери: DM542

Шпиндель: GDZ-80-2.2

Інвертор: D100S2R2B

Блок живлення: S-360-36

Крокові двигуни: осі X,Y,Z - NEMA23 60BYGH86-4.0 A; вісь A - NEMA23 BHH76-3A - вбудований в поворотну вісь

Лінійні направляючі: вісь Х: вал без опори WSC25; вісь Y: вал на опорі SBR20; вісь Z: вал без опори WSC16)

Приводні механізми: вісь Х: 1605; вісь Y: 2005; вісь Z: 1605

Поворотна вісь: AH60-TB80-4 (патрон К11-80, редукція 4:1, максимальний діаметр заготовки 110 мм)

Задня бабка: конус, висота 60 мм

Водяний насос: TD-450 (потужність 60 Вт, максимальна висота підйому 3 м, продуктивність 3000 л/год)

Пульт управління: WHB04S-LD

Матеріал корпусу: алюмінієвий сплав

Матеріал робочого поля: верстатний алюмінієвий профіль 20х120 мм (6061-Т5)

Наявність кінцевих вимикачів: присутні

Точність позиціонування: 0.03 мм

Максимальна робоча швидкість: 4000 мм/хв (швидкість гравіювання: 300-3000 мм/хв)

Максимально допустима товщина оброблюваного матеріалу: ≤120 мм

Код команди: G code/.nc/.nnc/.tab/.txt

Програмне забезпечення: Mach3/Emc2/Kcam (Type3, Wentai, ArtCAM, coppercam)

Операционная система: Windows XP, 7

Рабочая среда: температура +5°...+40°С, влажность 35...80%

Размеры рабочего стола: 800х600х20 мм

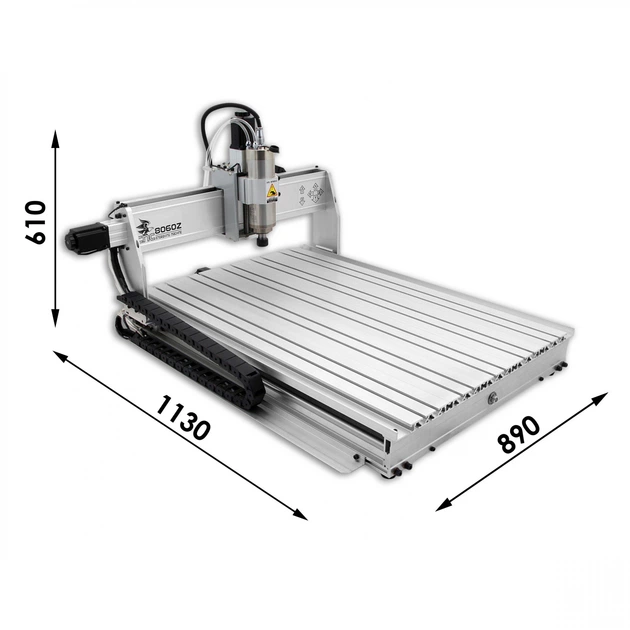

Габаритные размеры станка: 1130х890х610 мм

Вес станка: 62 кг
