Ежектор дифузор для відцентрового насоса Sprut AUJS 110 Ocean Jet 80

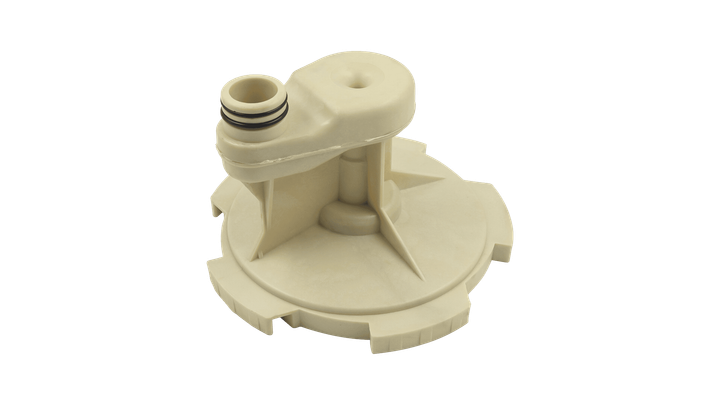

Ежектор (дифузор) для насоса Sprut AUJS 110, Ocean Jet 80

• діаметр розтруба всмоктування трубки Вентурі (±1 мм) - 22 мм (внутрішній), 30 мм (зовнішній)

• діаметр форсунки (сопла) ±1 мм - 9 мм

• діаметр під крильчатку (±1 мм) - 132 мм

• зовнішній діаметр ежектора (±1 мм) - 164 мм

• загальна ширина ежектора (±1 мм) - 105 мм

Ежектор поверхневого відцентрового насоса - це пристрій, який розміщений у гідравлічній частині насоса та

необхідний для здійснення забору води з глибини понад 8 метрів. Принцип роботи такого пристрою

заснований на передачі енергії від активного потоку до пасивного без використання проміжних механізмів. У

відцентровому насосі вода, що всмоктується, надходить на робоче колесо та викидається у напірний

трубопровід. У конструкції із застосуванням ежектора частина цієї води, отримавши кінетичну енергію, прямує

по ежекторному каналу в форсунку (сопло) трубки Вентурі та виштовхується з неї під тиском. Прискорений

потік змішується з робочим (транспортованим) та передає йому свою енергію, одночасно втягуючи з

допомогою зниженого тиску на виході.

Ежектор найчастіше є розбірним пристроєм і ділиться на дві частини - дифузор та трубку Вентурі.
