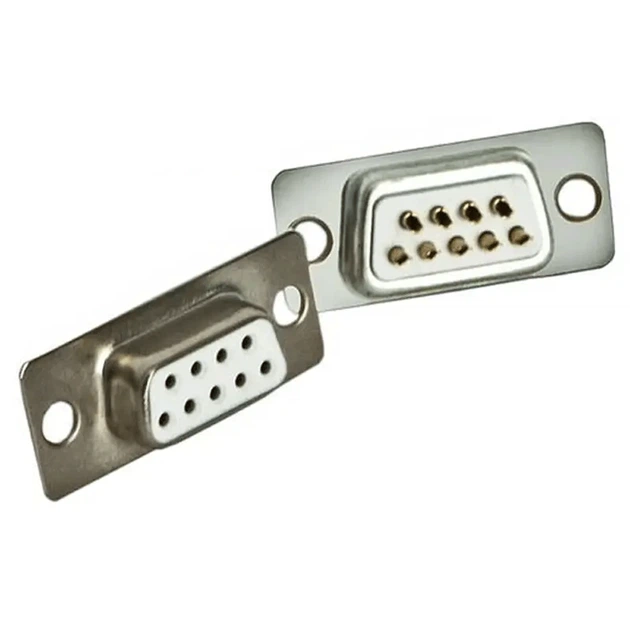

Роз'єм DB-9F, 9 контактів, розетка (мама) для паяння на кабель.
Немає в наявності
9₴
Опис
Разъем DB-9F, 9 контактов, розетка для пайки на кабель.
Контактная часть разъемов серии D-Sub имеет металлическое обрамление в форме буквы «D» (ключ). Различают разъемы обычной и высокой плотности контактов (DHx, где «H» — High, высокий).
Модификации разъемов D-Sub с монтажом на кабель:
- DB, DHS — пайка на кабель;
- DI — монтаж на шлейф (плоский кабель с шагом 1.27 мм);
- DBI — имеют прорезные контакты «ласточкин хвост», монтируются вставкой на коммуникационный кабель.
Общая характеристика разъема
| Материал корпуса: сталь, покрытая цинком или оловом; Материал контакта: фосф. бронза, золото поверх никеля; Материал изолятор: полистирол, усиленный стекловолокном UL-94V-O. Допустимые температуры: от -55 до +105 °C. |
Электрические характеристики
| Предельный ток: 5 А (на контакт); Предельное напряжение: 1000 В в течение 1 мин; Сопротивление изолятора: не менее 1000 МОм; Сопротивление контакта: не более 10 -3 Ом; |
Схематический чертеж
| A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|
| 16.3 мм | 25.0 мм | 30.8 мм | 19.3 мм | 7.9 мм | 12.5 мм | 10.7 мм |
Корпуса к разъему DB-9F
| Корпус DP-9C | Корпус DPT-9C |
| Корпус DN-9C | Корпус DNT-9C |
