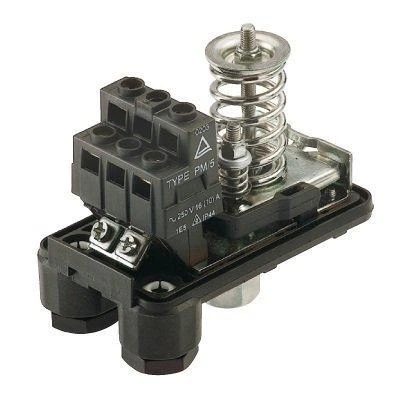

Реле тиску Italtecnica PM/5 (1-5 bar) для насосів

Реле тиску Italtecnika РМ/5 застосовується в системах автоматичного водопостачання, поливальних установках, установках пожежогасіння, системах кондиціонування і т.п. Робочим середовищем систем, в яких використовується реле тиску серії РМ, повинна бути чиста вода.

Принцип дії

Реле тиску Italtecnika РМ / 5 являє собою двоконтактний реле комутації електричних ланцюгів, що спрацьовує по тиску води. Принцип його дії наступний:

при тиску 1.4 Бар (або іншій самостійно налоштованій величині) в системі водопостачання контакти реле замкнуті, тобто через них проходить електричний струм на насос, яким реле управляє; при досягненні тиску 2.8 Бар в системі його контакти розмикаються, розриваючи таким чином ланцюг живлення реле і насосу. Після підключення і попереднього налаштування реле тиску працює в автоматичному режимі.

Технічні характеристики

• Гідравлічне з'єднання H1/4" (DN8) внутр.різьба виконано з оцинкованої сталі;
• Мембрана з обрезиненного тканинного матеріалу (гума NBR);
• Електричні контакти зі сплаву міді, з накладкою Ag-Ni;
• Клемная колодка з повністю ізольованими робочими частинами;
• Діапазон тиску - 1-5 Бар;
• Заводські настройки - 1.4 Бар вкл, 2.8 Бар викл;
• Мінімальний дифференціал - 0.6 Бар;
• Макс. дифернціал - 2.3 Бар;
• Функція ручного перезапуску: Немає;
• Функція автоматичного перезапуску: Немає;
• Захист від сухого ходу: Немає;
• Номінальний струм - 16 (10) А;
• Номінальна напруга 220 В, частота – 50 Гц;
• Клас захисту IP 44;
• Макс. тепература води - 55 С;
• Розміри (ВхШхГ)- 100x60x104 мм;
• Виробник - Італія або Чехія;
• Гарантія - 12 місяців від виробника.
