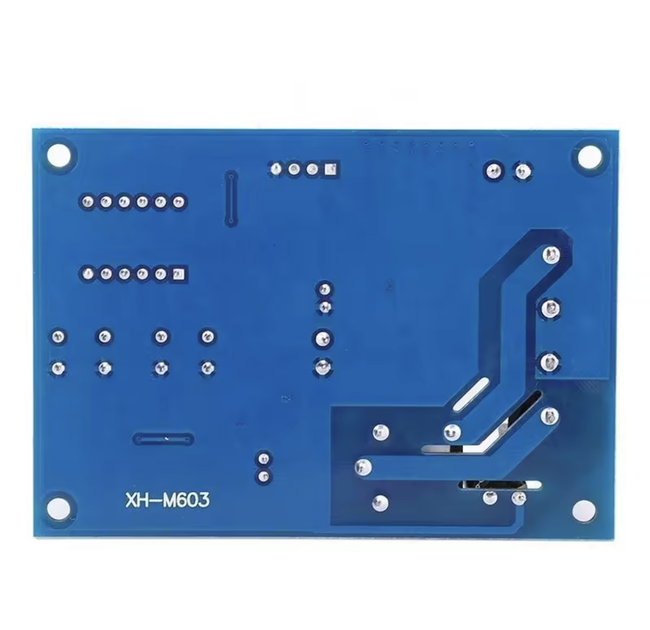

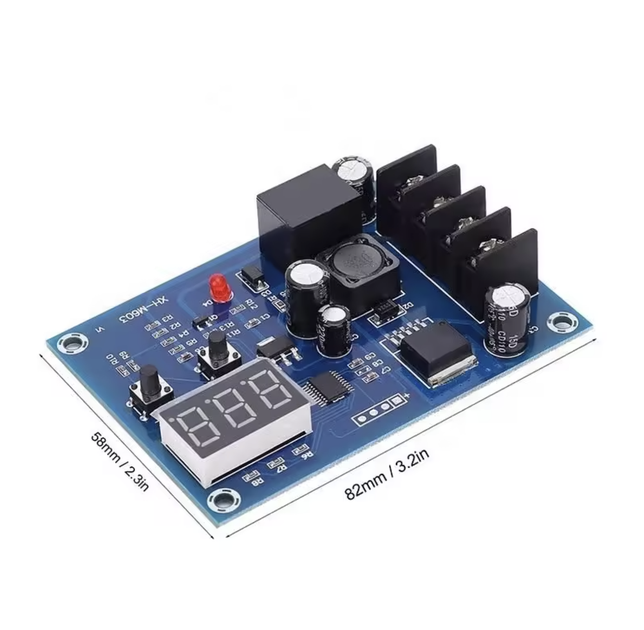

XH-M603 є програмованим контролером управління зарядом акумулятора, який включає реле при зниженні напруги до заданого нижнього рівня і відключає при досягненні верхнього порогу.

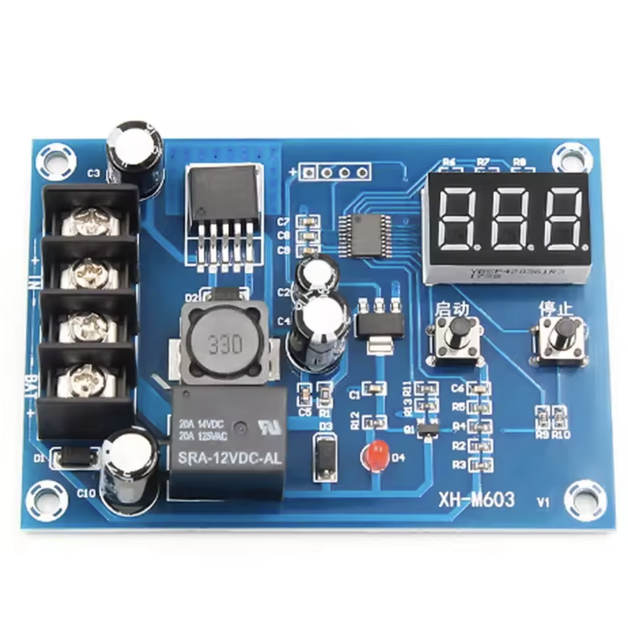

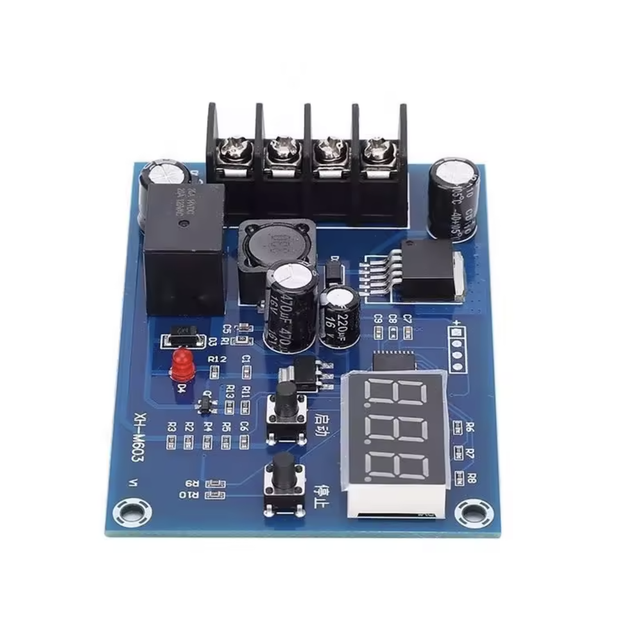

Загальна характеристика На платі пристрою розташований семисегментний індикатор, який візуалізує напругу. Точність відображення напруги постійного струму становить 0,1 В. Також під індикатором розташовані 2 кнопки, за допомогою яких можна виставляти порогові значення контролера заряду:
| UP (ліворуч): | збільшує значення |
| DOWN (праворуч): | зменшує значення |

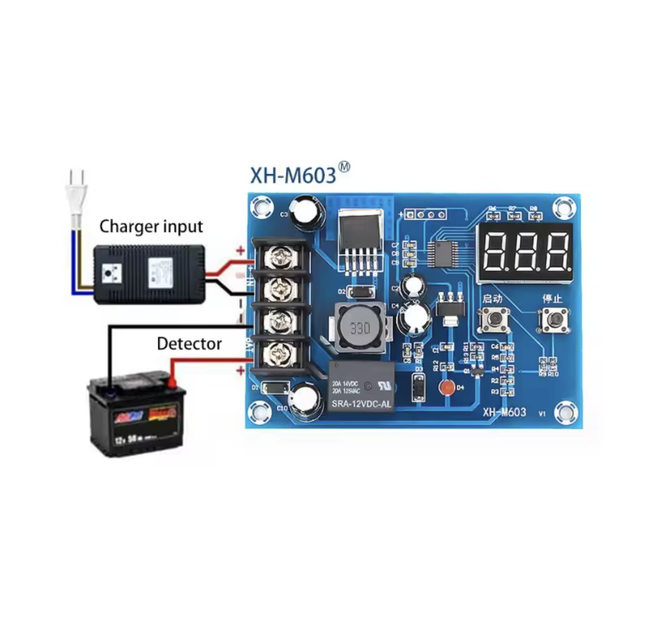

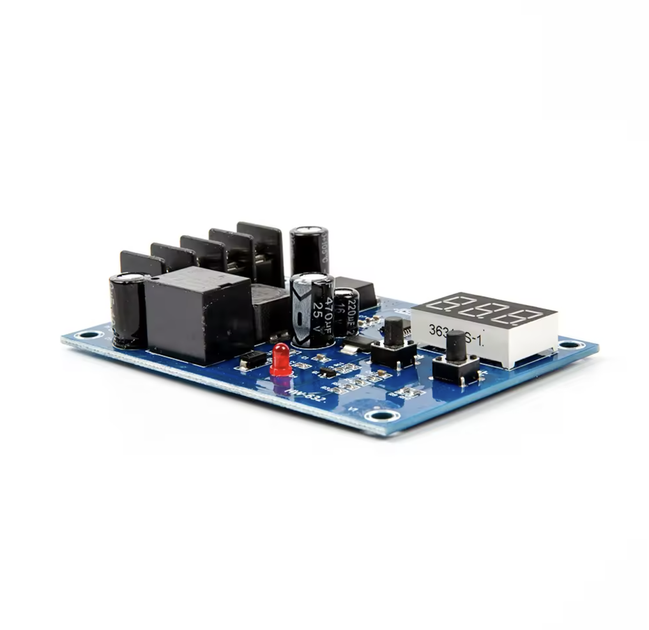

Підключення пристрою: Підключаються джерело живлення та акумулятор до пристрою за допомогою клемника. Призначення висновків клемника:
| IN +: | Позитивна клема зарядного пристрою |
| IN -: | Негативна клема зарядного пристрою |
| BAT+: | Позитивна клема акумулятора |
| BAT -: | Негативна клема акумулятора |
Налаштування параметрів контролера: Пристрій має 2 пороги - увімкнення та вимкнення. Встановлюються порогові значення напруги таким чином:
- Щоб встановити напругу ввімкнення, необхідно разово натиснути кнопку UP , а потім утримувати її протягом кількох секунд доки дисплей не почне блимати. Після зміни інтерфейсу дисплея можна змінювати граничне значення увімкнення, натискаючи кнопки UP та DOWN . Щоб вийти з меню налаштування, потрібно не взаємодіяти з пристроєм кілька секунд (поки індикатор перестане блимати).
- Напруга вимкнення встановлюється за допомогою кнопки DOWN . Для встановлення значення напруги необхідно натиснути кнопку DOWN та утримувати до моменту, коли індикатор почне блимати. Потім можна змінювати поріг спрацьовування за допомогою 2 кнопок ( UP і DOWN ). Щоб вийти з меню налаштування, потрібно не взаємодіяти з пристроєм кілька секунд (поки індикатор перестане блимати).
Скидання: Якщо пристрій працює неправильно, необхідно скинути його налаштування:
- Потрібно подати живлення на пристрій і одночасно затиснути кнопки UP і DOWN і утримувати їх поки на індикаторі не з'явиться напис «888», який сигналізує про успішне скидання налаштувань.
Живлення пристрою: живиться від підключеного акумулятора. Діапазон вхідної напруги контролера заряду становить від 12 до 30 В. Сигналізує про подачу живлення червоний світлодіод. Зверніть увагу, що модуль є не зарядним пристроєм, а контролером, який підключає та відключає зарядний пристрій до акумулятора.
