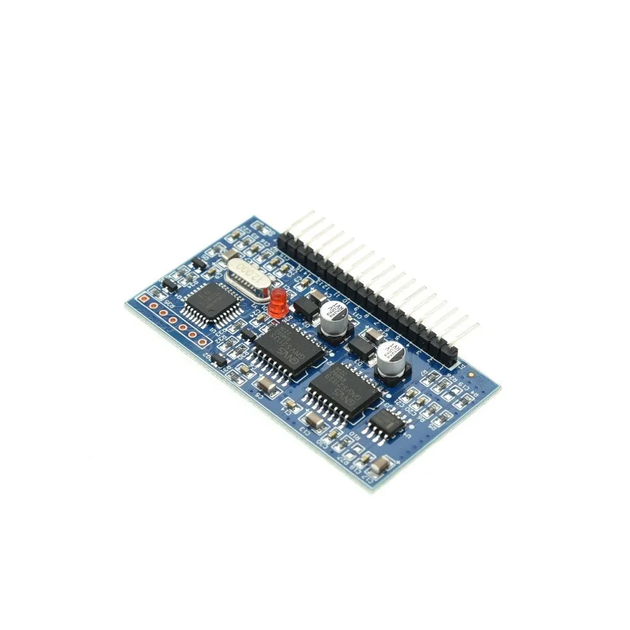

Модуль інвертора з чистою синусоїдою + LCD дисплей EGS002 SPWM Boost Driver Board на EG8010 + IR2113

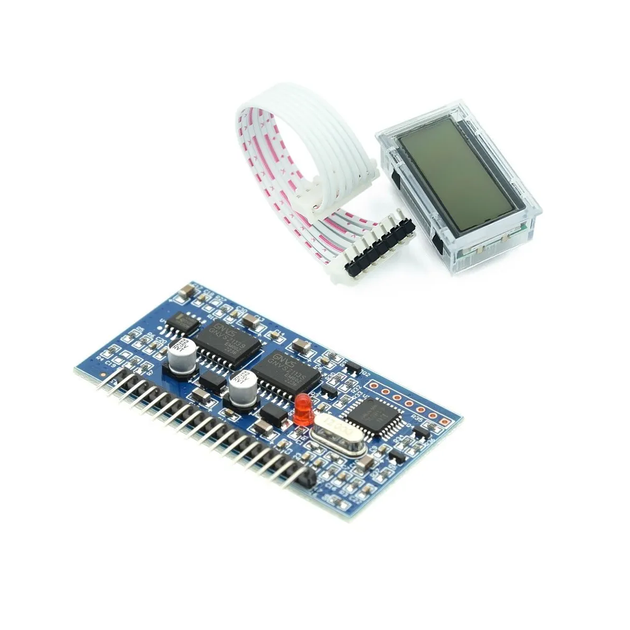

Модуль SPWM інвертора чистої синусоїди EGS002, зібраний на ASIC-чіпі EG8010, і двох драйверах верхнього і нижнього ключа на IR2113. Підходить як для самостійного складання інвертора з потужністю 1-10 кВт, так і для ремонту заводських пристроїв на базі цього модуля або модернізації перетворювачів з модифікованою синусоїдою, а також частотних перетворювачів для двигунів. За допомогою цієї плати можна швидко і без особливих складнощів зібрати інвертор 12/220 за мостовою схемою з чистим синусом на виході. У комплекті з модулем йде також LCD дисплей, для більш зручного налаштування і використання.

Увага: цей модуль є тільки частиною компонентів, з яких складається повноцінний інвертор! У такому вигляді він не видає 220 вольт. По суті - це драйвер для управління силовою частиною. Для складання власного інвертора і для його повноцінної роботи ще будуть необхідні керуючі ключі і трансформатори, радіатори і обв'язку.

Характеристики:

• Напруга живлення цифрової частини: DC 5 В
• Напруга живлення драйверів: DC 12-20 В
• Частота ШІМ (PWM): 23.4 КГц
• Тактова частота контролера: 12 МГц
• Можливість встановлення фіксованих значень частоти: 50 Гц, 60 Гц
• Плавна зміна частоти: 0 - 100, 0 - 400 Гц
• Встановлення dead time (мертвого часу) для MOSFET: 300 нс, 500 нс, 1.0 мкс, 1.5 мкс
• Плавний запуск (Soft-start): 1 с
• Зворотний зв'язок за напругою, струмом, температурою: Так
• Захист від перевантажень за напругою і струмом: Так
• Можливість підключення по послідовній шині: Так
• Регулювання вихідної напруги, частоти: Так
