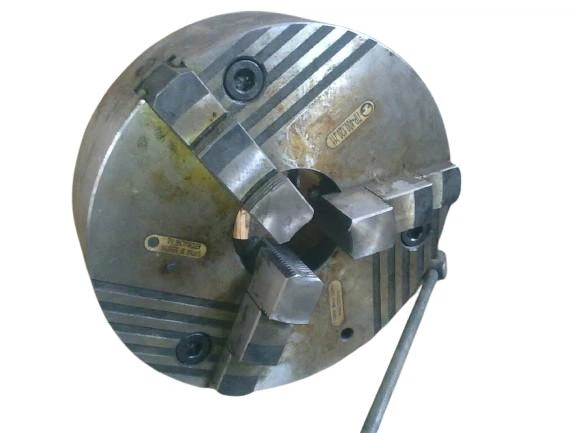

Патрон токарний 3-х кулачковий ПР-400.120.J11 БЗСП D=400 мм

Патрон токарний 3-кулачковий ПР-400.120.J11 БЗСП D=400 мм

Патрон токарний БЗСП 3-кулачковий призначений для закріплення штучних заготівок, оброблюваних на верстатах токарної групи класу точності «Н» і «П» в умовах серійного та масового виробництва.

Патрони працюють від механізованого привода, що встановлюється на задньому кінці шпинделя верстата. Настроювання на необхідний діаметр затиску відбувається перевстановкою накладних загартованих кулачків за рифленням основних кулачків. Водночас зберігається необхідна точність патрона. Точність патрона з незагартованими кулачками досягається через розтички накладних кулачків після їх перевстановки на необхідний діаметр.

Характеристики токарного патрона:

1. Основні:

Матеріал — Чавун,

Кількість і розмір кріпильних отворів — 6хМ20,

Кількість у пакунку — 1 шт,

Клас точності — П,

Мінімальна сила затискання на кулачках — 65000 Н,

Максимальна частота обертів — 1000 об/хв,

Кріплення патрона — на конус 11,

Кількість кулачків у патроні — 3 шт,

Вага — 108 кг.

2. Розміри:

Діаметр — 400 мм,

Діаметр посадковий — 196,869 мм,

Діаметр розташування кріпильних отворів — 235 мм,

Діаметр отвору в корпусі — 190 мм.
