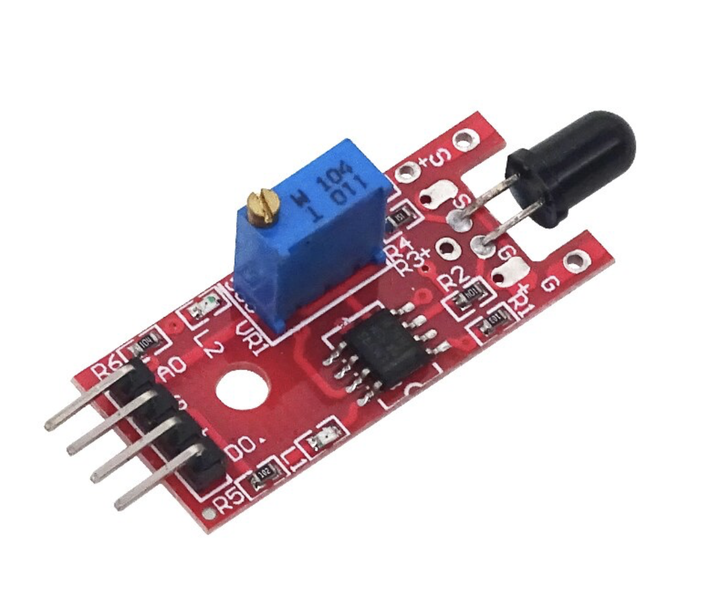

Модуль датчика полум'я KY-026 на LM393 Arduino

Модуль датчика полум'я SensorFlame KY-026 призначений для спільного використання з пристроями, що використовують платформу ARDUINO (Ардуїно)

Рекомендується для створення різних робототехнічних проектів, навчання конструювання різних систем мехатроніки та програмування, а також для конструкторських хобі.

Модуль датчика полум'я реагує на інфрачервоне випромінювання (відкритий вогонь). Сприймаючим елементом датчика служить фотодіод, найбільш чутливий до довжин хвиль від 760 нм до 1100 нм.

Може датчика полум'я може використовуватися в газових, соляркових, бензинових пальниках, що мають електрозапалювання. У цьому випадку дуга створювана високою напругою підпалює паливо, а автоматика керуюча підпалом отримує дані від датчика полум'я визначає чи спалахнуло паливо і припиняє роботу електрозапалювання. Надалі відбувається керування подачею палива та контроль наявності полум'я. Цікаво застосування модуля для невеликого робота-пожежного

Напруга живлення (Vcc): 3.5 - 5.5 В
Діапазон чутливості: 760 - 1100 нм
Кут виявлення полум'я: 60 °
Сигнал на виході компаратора LM393: 15 мА
Два виходи: DO цифровий (0 або 1 AO аналоговий
Розміри: 36 x 16 мм
Датчик чутливий до звичайного світла
Відстань тестування 80 см, щоб не пошкодити датчик, чим більше полум'я, тим більше має бути відстань

• Датчик має два виходи: AO (аналоговий) та DO (цифровий) і легко підключається до плат Arduino.
• Модуль реагує на відкрите полум'я. Сприймаючим елементом датчика служить фотодіод, що отримує інфрачервоне випромінювання.
• Як пороговий елемент цифрового виходу використаний компаратор LM393.
• На платі є 2 світлодіоди – індикації живлення та індикації виходу з компаратора при виявленні вогню.
• Регулювання порога перемикання цифрового виходу здійснюється підстроювальним резистором на платі датчика.

Позначення висновків датчика
Висновок з міткою «AO» –> аналоговий вихід (в режимі реального часу вихідна напруга сигналу реагує на тепловий опір
) міткою «DO» -> цифровий вихід (коли температура досягає певного порога, спрацьовує вихід високого та низького порога, сигналізуючи про вогонь) При використанні тільки цифрового сигналу (трьох контактів крім A0), що є найпростішим застосуванням, модуль датчика полум'я з'єднують джгутом зі спеціальними модулями розширення Ардуїно, що містять орієнтовані на такі підключення групи контактів. Це зручно під час відпрацювання складних схем. Модулі розширення вибираються відповідно до типу плати контролера Ардуїно (див. «З цим товаром також купують:» наприкінці сторінки). - Для Arduino MEGA таким шилдом є комутаційна плата Mega Sensor Shield V2.0 - Для Arduino Nano таким шилдом є комутаційна плата розширення вводу/виводу Arduino Nano Shield V3.0 - Для Arduino UNO таким шилдом є комутаційна плата Arduino S. цьому використовують контакти модулів розширення входять до області digital IO ports розділені на групи по три. Порядок розміщення контактів у групах збігається із розташуванням контактів модуля. Крім цифрового сигналу, модулі розширення дозволяють підключити аналоговий сигнал. Робота модуля датчика вогню Фотодіод з'єднаний із входом компаратора, виконаного на мікросхемі LM393. За допомогою підстроювального резистора виконується налаштування порога спрацювання компаратора. Так установлюється чутливість датчика вогню. При виявленні полум'я яскравістю вище за встановлену при налаштуванні на виході D0 буде високий рівень напруги. Якщо вогню немає або його яскравість мала, то на виході D0 низький рівень. На аналоговий вихід надходить посилений сигнал фотодіода. Індикація модуля Індикатор L1 повідомляє про подачу живлення. Індикатор L2 повідомляє про спрацювання датчика та формування на виході D0 високого рівня. Світлодіод L2 полегшує налаштування модуля
