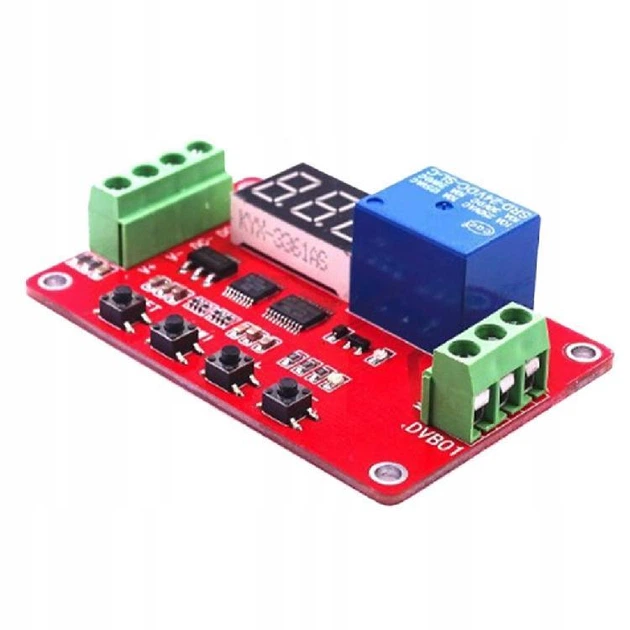

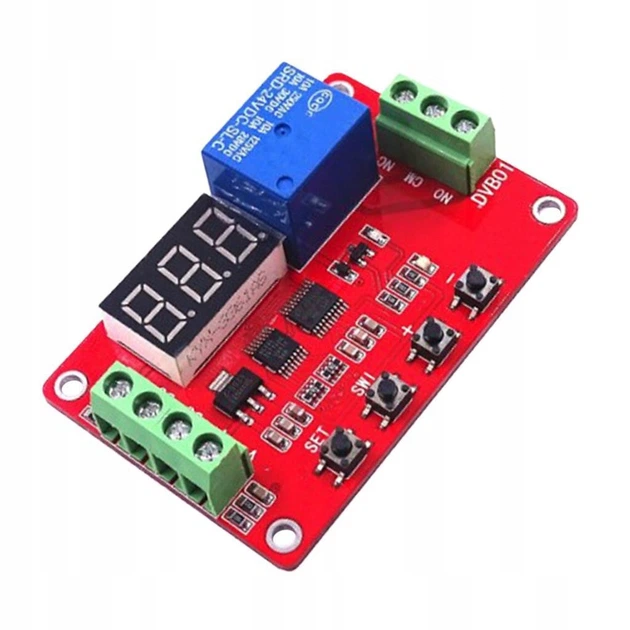

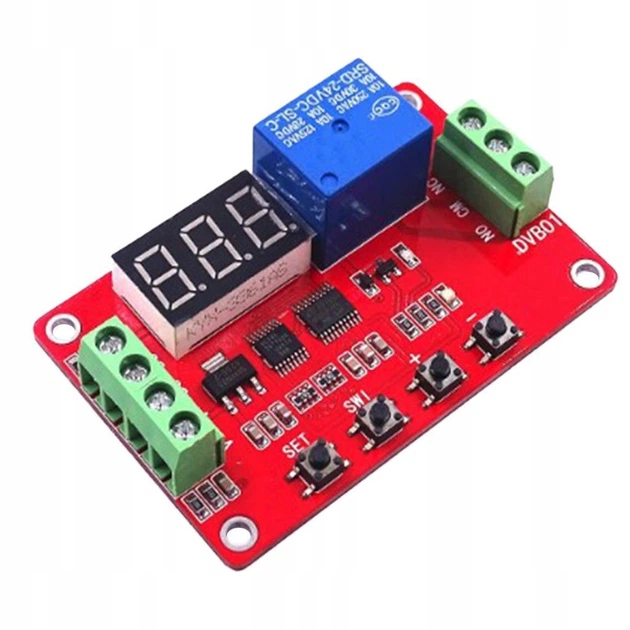

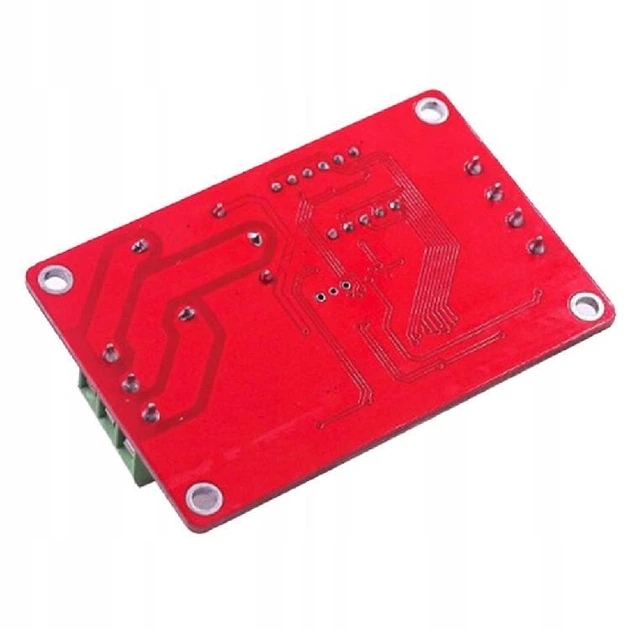

Модуль вимірювання контролю компаратора напруги DVB01, 12В, 0-99,9В,

Опис DVB01 Вступ

Модуль DVB01 - це багатофункціональний контролер контролю напруги, що використовує мікроконтролер промислового класу як основний блок управління для широкого діапазону вимірювань та високої точності. Контролер має 5 різних функцій і може бути налаштований та доповнений іншими специфічними функціями відповідно до потреб користувача.

Модуль ретельно оброблений та виготовлений із справжніх високоякісних компонентів, має стабільну продуктивність і може широко використовуватись у різних випадках вимірювання напруги та управління класу.

Функціональні особливості:

1. 5 видів функцій для користувачів, щоб вибрати, щоб задовольнити більше вимог програми;

2. користувачі можуть встановити верхню межу напруги та нижню межу напруги;

3. діапазон вимірювання DC 0-100V, точність вимірювання +/-0.1V;

4. додати автоматичну функцію енергозбереження, користувачі можуть встановити незалежно;

5. всі параметри налаштування можуть бути збережені автоматично, і вміст налаштування не буде втрачено після вимкнення живлення.

6. додано функцію відстрочення всмоктування на 0-99,9 секунд та відстрочення відключення на 0-99,9 секунд.



Функція 1:

Вимірювання напруги: виберіть цю функцію, реле не діятиме, цифрова трубка відображає поточну виміряну напругу;

Функція 2:

Контроль заряду: коли виміряна напруга нижче нижньої межі напруги, реле буде поглинено, вище за верхню межу напруги, реле буде відключено;

Функція 3:

Контроль розряду: коли виміряна напруга вище верхньої граничної напруги, реле буде поглинено, нижче за нижню граничну напругу, реле буде відключено;

Функція 4:

Всмоктування в інтервалі: коли виміряна напруга знаходиться між верхньою межею та нижньою межею, реле поглинається, інакше реле відключається;

Функція 5:

Поза інтервалом: коли виміряна напруга нижче, ніж нижня межа напруги, або виміряна напруга вище, ніж верхня межа напруги, реле буде активовано; в інших випадках реле буде вимкнено.

Теплі поради: контролер автоматично визначає, яка напруга є верхньою граничною, а яка нижня гранична напруга заданої напруги V1 і V2 відповідно до різних функцій, користувачам не потрібно плутатися в тому, хто великий, а хто маленький, і хто перший, а хто останній при налаштуванні.

Електричні параметри

Робоча напруга: DC 12V (не повинно перевищувати номінальну напругу +/-10%)

Робочий струм: Менше 50 мА при 12 В (менше 12 мА, коли реле не активовано, менше 3 мА, коли дисплей вимкнено)

  Робоча температура: рекомендується -20℃-60℃ (граничний діапазон -30℃-70℃)

Діапазон виміру: 0-99,9 В

Потужність навантаження: Реле нормально відкритий порт максимальна потужність навантаження: DC 0-30V/10A, AC 0-250V/10A

          Реле нормально закритий порт максимальна потужність навантаження: DC 0-28V/10A, AC 0-125V/10A

V Інтерфейс модуля

Вхідна напруга модуля: 4-провідний інтерфейс, всі інтерфейси мають клеми для зручності користувача

1、DC+：Позитивний полюс джерела живлення постійного струму

2、DC-：негативний полюс джерела живлення постійного струму

3、V+：позитивний полюс вимірювальної напруги

4、V-：вимірювальна напруга негативний полюс

Релейний вихід навантаження: 3-провідний інтерфейс, всі інтерфейси мають клеми

1、NO ：нормально відкритий інтерфейс реле, реле призупинено до поглинання, після поглинання та СОМ коротке з'єднання

2、СОМ ：релейний загальний інтерфейс

3、NC：Нормально замкнутий інтерфейс реле, замикається на СОМ до поглинання реле, замикається на СОМ після поглинання реле.

Розмір модуля

Габаритні розміри: 67мм * 44мм * 20мм (Д * Ш * В)
