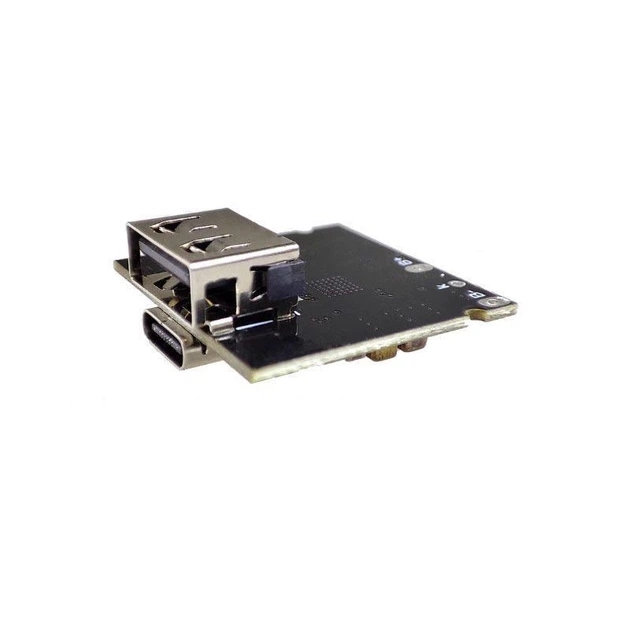

Модуль швидкої зарядки 18650, 3.7-4.2В, 4А, 18 Вт, з PD3.0, QC3.0, AFC, FCP, PE2.0 та інших протоколів

Модуль швидкого заряджання для мобільних пристроїв з двостороннім швидким заряджанням 18 Вт
Підходить для літієвої батареї 18650 3,7 В (повна напруга 4,2 В) або м'якої акумуляторної батареї

Максимальна вхідна та вихідна потужність: 18 Вт.
Напруга відключення зарядки акумулятора: 4,2 В, 4,35 В.
Струм зарядки акумулятора: максимум 4 А при запуску швидкої зарядки (з'єднувальний кабель між акумулятором і модулем повинен бути якомога короткішим і товстішим)
Підтримка PD3.0, QC3-C. плати не підтримує швидку зарядку Apple, використовуйте порт USB) (Не підтримує сильноточні протоколи) вище 3,5 А, наприклад VOOC та SCP) (у Huawei є протоколи FCP та SCP)

Місткість акумулятора повинна бути досить великою, бажано чотири акумулятори 18650, підключені паралельно.
Опис режиму заряджання CC/CV (на прикладі граничної напруги заряджання 4,2 В):
Коли напруга акумулятора нижче 3 В, увійдіть у режим безперервної зарядки і зарядіть акумулятор зарядним струмом 300 мА.

Коли напруга акумулятора перевищує 3 В, він переходить у режим заряджання постійним струмом. Якщо адаптер живлення не підтримує швидке заряджання, струм зарядки становить 2,5 А, якщо він підтримує швидку зарядку, струм зарядки становить 4 А;

Коли напруга акумулятора досягає 4,2 В, він переходить у режим заряджання при постійній напрузі. У цей час зарядний струм поступово знижується, при цьому напруга акумулятора залишається незмінною. Коли зарядний струм знижується приблизно до 300 мА, заряджання припиняється.

Після заряджання, якщо напруга батареї буде нижчою за 4,1 В, заряджання автоматично відновиться.

Опис кнопки К:

·При короткочасному натисканні порт Type-A та злегка навантажений порт Type-C відкриваються для зовнішнього розряду та відображення заряду батареї.

·Двічі клацніть, щоб закрити порт Type-A, вихідний порт Type-C та дисплей живлення. За наявності зовнішнього джерела живлення буде закрито лише вихідний порт.
