Контролер може працювати в діапазоні 8-60 В, фактична напруга живлення повинна відповідати робочій напрузі вентилятора. Наприклад, для керування вентилятором 12 В він повинен живитися від 12 В. Неправильний вибір джерела живлення може призвести до згоряння вентилятора та одночасного пошкодження панелі керування
Технічні характеристики:
1.Робоча напруга: DC8-60 В (має бути дорівнює напрузі вентилятора, вентилятор 12 В, але при використанні блоку живлення 24 В вентилятор згорить)
2.Ток: Робочий струм приладової панелі 35 мА (12 В) 22 мА (24 В) ы роз'єму
не перевищувати 4.максимальний струм 3A, використовувати більше струму вентилятора встановити вентилятор кабель живлення підключений безпосередньо до мережі!
5.діапазон вихідного сигналу управління: 10% -100% (це діапазон вихідного сигналу, ситуація залежить від продуктивності вентилятора)
6.Технічні характеристики температурного зонда: NTC 10K B = 3950
7.вимірювання температури: від -9,9 ℃ до 70,1 ℃ температур
температури 0-60 ℃, повна температура 10-70 ℃
9.вимірювання швидкості: 10-9990 об/хв, більше, ніж завжди відображається максимальна роздільна здатність 10 об/хв, одиниці виміру * 10 об/хв (вимірювання швидкості у відповідності з найбільш поширеним 2-полюсний сигнал вентилятора дизайн, придушення2) становленні
: менше 375 об/хв.

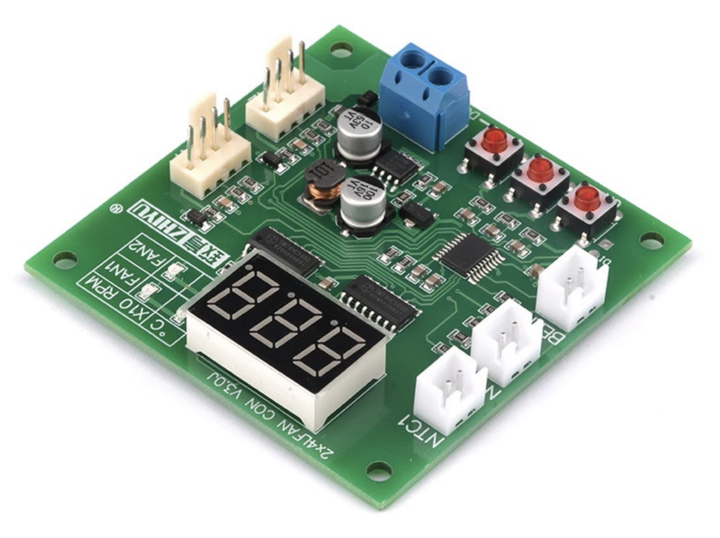

Інструкції з підключення:
Сині гвинтові клеми підключення до мережі (напруга живлення еквівалентна напрузі вентилятора, та в діапазоні 8-60 В), будь ласка, зверніть увагу, щоб не прийняти неправильну полярність; "канал 1" і "канал 2" два 4P гніздо підключення вентилятора, послідовність лінії живлення є негативною, позитивної потужності, зворотного зв'язку швидкості, ШІМ-керування (для подробиць див. схему підключення нижче); "тепловий 1" та "2 тепловий" підключення NTC термістора (параметр 10K B = 3950), відповідно, з двома каналами контролю температури вентилятора; "звуковий сигнал" гнізда змінного струму зумер, при включенні сигналізації зупинки, вентилятор буде зупинити зумер звучання.
Примітка щодо підключення:
Максимально допустимий струм одного інтерфейсу вентилятора становить 3 А, якщо необхідно керувати вентилятором з великим струмом, встановіть кабель живлення вентилятора, який безпосередньо підключений до основного джерела живлення (при цьому можливості контролера вентилятора не залежать від струму, але необхідно враховувати струмове навантаження силових провідників)
Опис дисплея:
Приладова панель через цифровий дисплей значення, праворуч від чотирьох світлодіодів цифрової трубки цифрова трубка поточне значення вказує значення першому рядку кожної таблиці привело два канали температури та швидкості обертання (x10rpm), два привело другому рядку відмінних представників каналу два температури та швидкості (x10rpm). За нормальних умов роботи дотримуватиметься порядок почергового відображення чотирьох значень, можна в будь-який момент натисканням кнопки "+" "-" швидко переключитися на ручні значення, при цьому ручне перемикання залишатиметься на цьому значенні тривалий час, повертаючись у круглий стан. При необхідності канал II дисплея може бути замаскований.
Примітка щодо налаштування:
1.В стані налаштування. Швидкість та температурні зони, якщо більше 15 секунд не працює, автоматичний вихід без збереження даних.
2.Коли встановлена температура зони, повна температура повинна бути вищою, ніж той же канал прискореної температури принаймні 5 градусів Цельсія, значення температури при налаштуванні викликає цю умову не виконується, контролер буде автоматично коригувати дані температури для забезпечення відповідності з іншої різниці не низька в умовах 5 градусів Цельсія, це автоматично налаштовується в одну сторону.
3.Два каналу маскуються налаштування дисплея впливають тільки на робочий стан дані показують, що два канали керування та параметри налаштування не торкнулися, нормальної роботи.

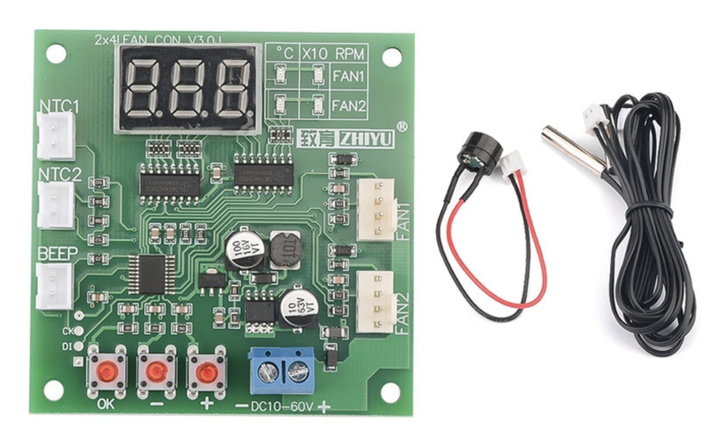

Пакет включає в себе:
1x - 4-провідний контроль температури ШІМ контролер швидкості вентилятора комп'ютера
2x - 1 метр температурний зонд
1x - Діаметр 12 мм довжина 10 см зумер
