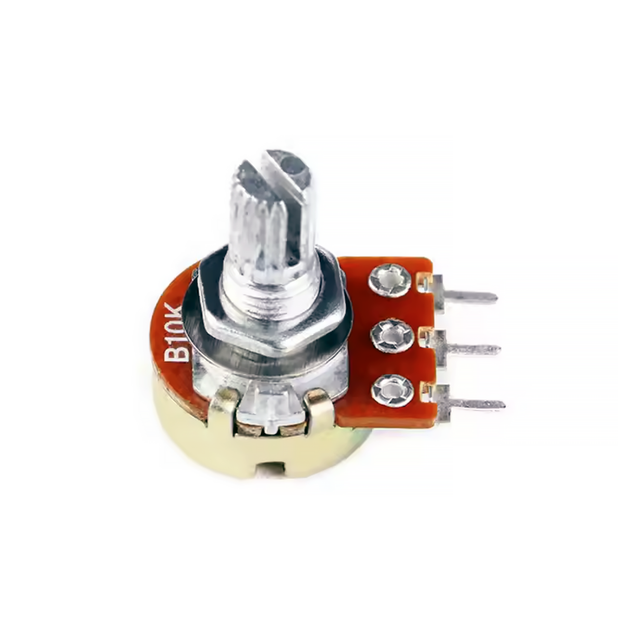

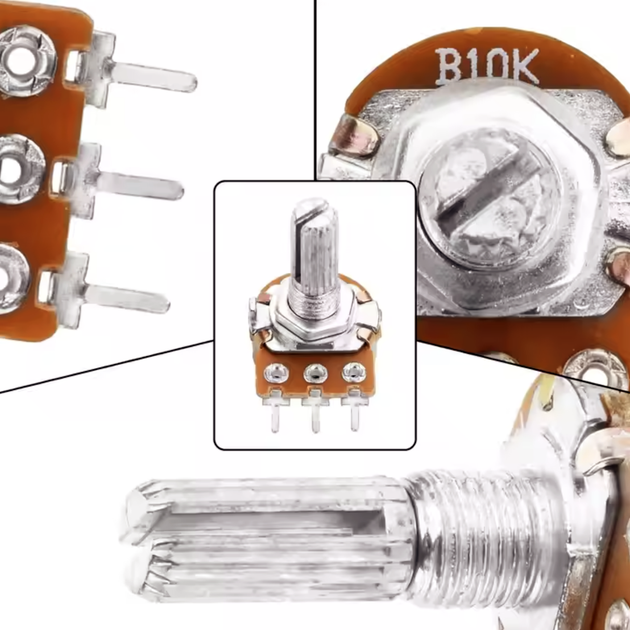

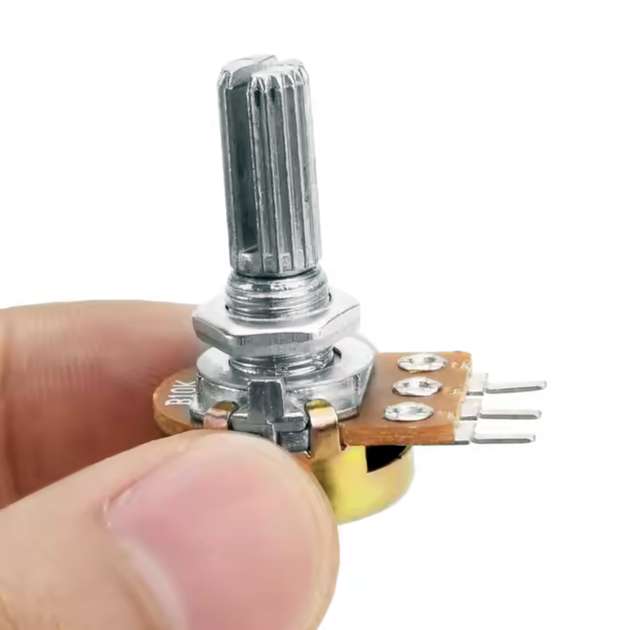

Потенціометр WH148 10 кОм L=15мм – це лінійний змінний резистор із номінальним опором 100 кОм, призначений для плавного регулювання напруги чи рівня сигналу в електронних пристроях. Використовується для регулювання гучності, тембру, яскравості або інших параметрів у аудіотехніці, освітлювальних системах, DIY-проєктах та інших електронних схемах. Має вуглецевий резистивний елемент, одноканальну конструкцію та вісь типу "зірка" (18 зубів) довжиною 15 мм. Монтаж здійснюється пайкою в отвори з додатковим кріпленням гайкою (резьба М7×0.75). Витримує напругу до 200 В і має кут повороту 300°, забезпечуючи точне налаштування. Компактний і надійний, працює в діапазоні температур від -10°C до +70°C.
Інструкція з використання:
1. Визначте місце для монтажу, підготуйте отвір для осі (діаметр 7 мм).
2. Припаяйте виводи потенціометра до плати, дотримуючись схеми підключення.
3. Закріпіть потенціометр гайкою через різьбу М7×0.75.
4. Підключіть до ланцюга, використовуючи для регулювання напруги чи сигналу.
5. Уникайте перевищення максимальної напруги 200 В і потужності 0.1 Вт.
Примітка: Не використовуйте в умовах високої вологості чи поза робочим діапазоном температур. Для точного регулювання перевіряйте лінійність характеристики (B10K). Потенціометр не має вбудованого вимикача.
Характеристики:
- Тип: Змінний потенціометр
- Модель: WH148
- Номінальний опір: 10 кОм
- Допуск: ±20%
- Розсіювальна потужність: 0.1 Вт
- Максимальна напруга: 200 В
- Характеристика: Лінійна (B10K)
- Кількість каналів: 1
- Кут повороту: 300°
- Тип резистора: Вуглецевий
- Монтаж: Пайка в отвори, кріплення гайкою (М7×0.75)
- Довжина осі: 15 мм
- Діаметр осі: 6 мм
- Тип осі: Зірка, 18 зубів
- Матеріал осі: Силумін
- Робоча температура: від -10°C до +70°C
- Застосування: Регулювання гучності, тембру, DIY-проєкти, аудіотехніка
