Автоматичне реле управління насосом TEKK HAUS EPC-3 (1001058)

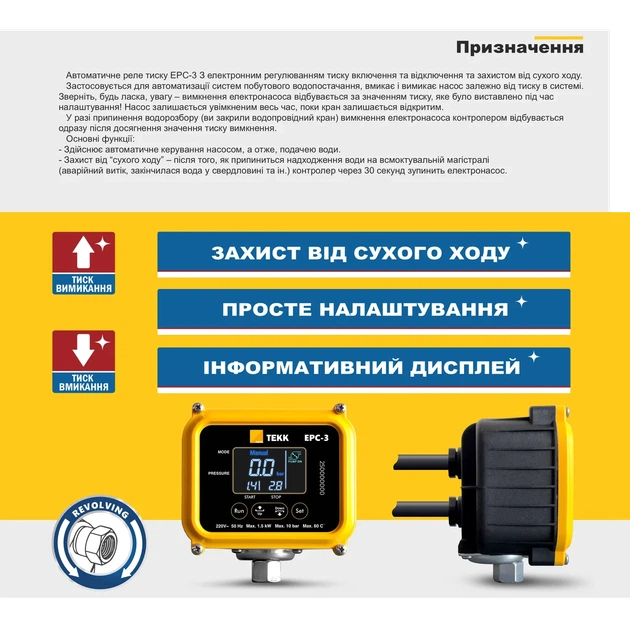

Автоматичне реле тиску EPC-3. З електронним регулюванням тиску включення та відключення.

Автоматичне реле тиску від компанії TEKK HAUS, застосовується для автоматизації систем побутового водопостачання, вмикають і вимикають насос залежно від тиску в системі.

Зверніть, будь ласка, увагу – вимкнення електронасоса відбувається за значенням тиску, яке було виставлено під час налаштування! Насос залишається увімкненим весь час, поки кран залишається відкритим. У разі припинення водорозбору (Ви закрили водопровідний кран) вимкнення електронасоса контролером відбувається одразу після досягнення значення тиску вимкнення.

Основні функції:

Здійснює автоматичне керування увімкненням і вимкненням електронасоса, а отже, подачею води.
Захист від “сухого ходу” – після того, як припиниться надходження води на всмоктувальній магістралі (аварійний витік, закінчилася вода у свердловині та ін.) контролер через 30 секунд зупинить електронасос.

Передбачено автоматичний перезапуск насоса кожні 15 хвилин.

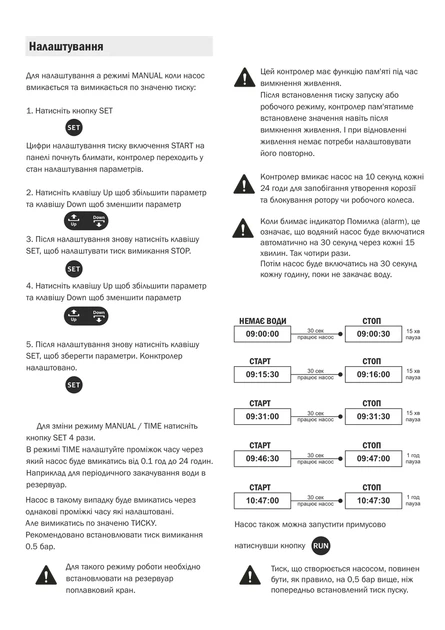

Для налаштування а режимі MANUAL коли насос вмикається і вимикається за значенням тиску:

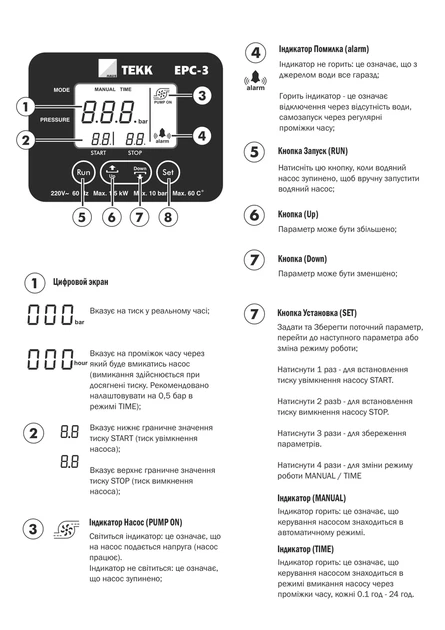

1. Натисніть кнопку SET

Цифри налаштування тиску ввімкнення START на панелі почнуть блимати, контролер переходить у стан налаштування параметрів.

2. Натисніть клавішу Up щоб збільшити параметр і клавішу Down щоб зменшити параметр

3. Після налаштування знову натисніть клавішу SET, щоб налаштувати тиск вимкнення STOP.

4. Натисніть клавішу Up щоб збільшити параметр і клавішу Down щоб зменшити параметр

5. Після налаштування знову натисніть клавішу SET, щоб зберегти параметри. Контролер налаштований.

Для зміни режиму MANUAL / TIME натисніть кнопку SET 4 рази.
У режимі TIME налаштуйте проміжок часу, через який насос вмикатиметься, від 0.1 год до 24 годин.
Наприклад для періодичного закачування води в резервуар. Насос у такому разі вмикатиметься через однакові проміжки часу, які налаштовані. Але вимикатися за значенням тиску. Рекомендується встановлювати тиск вимкнення 0.5 бар. Для такого режиму роботи необхідно встановлювати на резервуар поплавковий кран.

Цей контролер має функцію пам’яті в разі вимкнення живлення.
Після встановлення тиску запуску або робочого режиму, контролер пам’ятатиме встановлене значення навіть після вимкнення живлення. І під час відновлення живлення немає потреби налаштовувати його повторно.

Контролер вмикає насос на 10 секунд кожні 24 години для запобігання утворенню корозії та блокування ротора або робочого колеса.

Коли блимає індикатор Помилка (alarm), це означає, що водяний насос буде вмикатися автоматично на 30 секунд через кожні 15 хвилин. Так чотири рази.
Потім насос вмикатиметься на 30 секунд щогодини, поки не закачає воду.

Насос також можна запустити примусово натиснувши кнопку RUN.

Тиск, створюваний насосом, має бути, як правило, на 0,5 бар вищим, ніж попередньо встановлений тиск пуску.

• Електронний манометр
• Кабель 1 м з вилкою
• Максимальна сила струму: 10A, >10A через реле
• Напруга: 230 V
• Частота 60 / 50 Hz
• Максимальний проток води 80 л/хв
• Максимальний робочий тиск 10 bar
• Підключення: 1/4″ різьблення внутрішнє, накидна гайка
