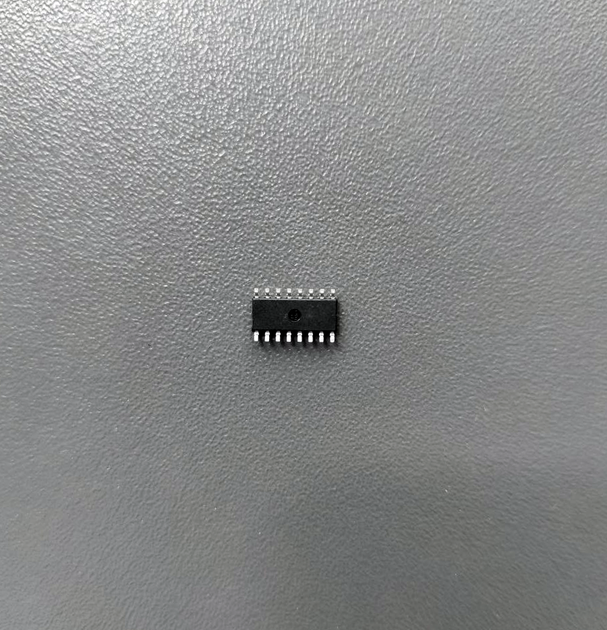

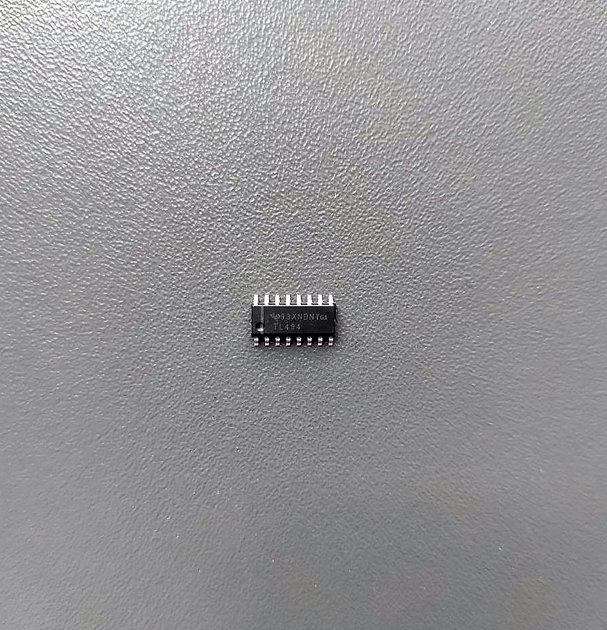

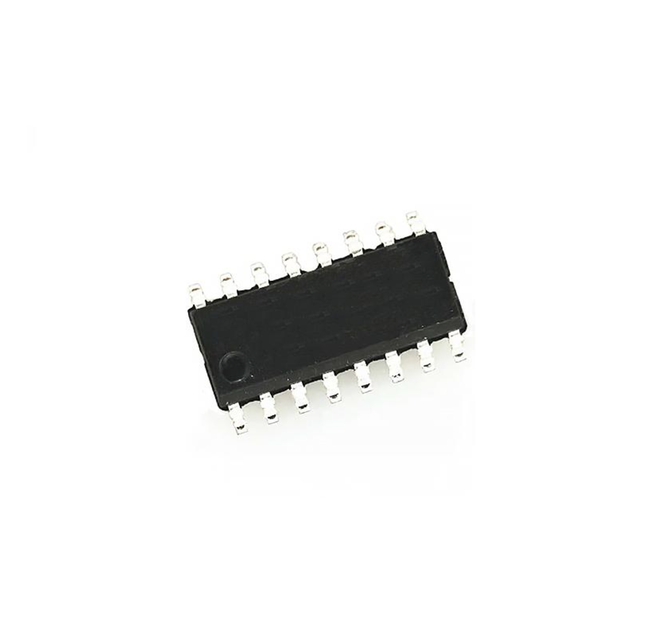

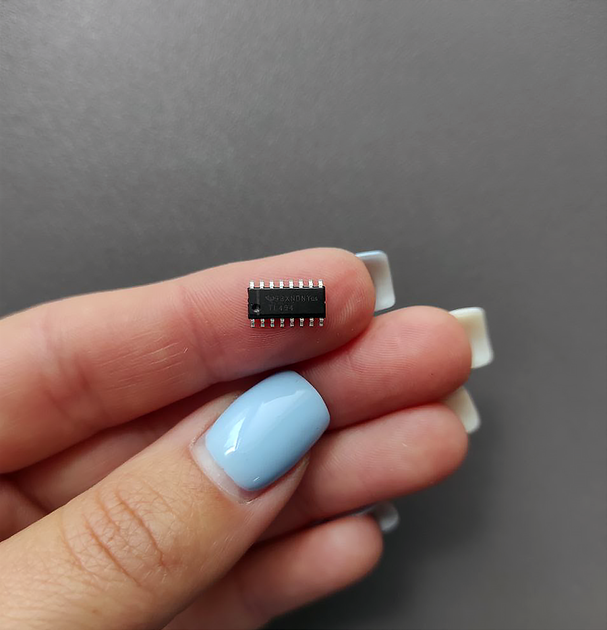

ШІМ-контролер TL494 для блоків живлення SOP-16

ШІМ-контролер TL494 у корпусі SOP-16 – двоканальний контролер з внутрішньою генерацією для інверторів та блоків живлення. Підтримує частоту до 200 кГц, живлення 7–40 В та захист від перевантаження.

Характеристики:

• Тип: двоканальний ШІМ контролер з внутрішньою генерацією
• Корпус: SOP-16 (SMD)
• Робоча напруга живлення: 7 В – 40 В
• Струм споживання: ~7 мА (типове)
• Частота генерації: до 300 кГц (рекомендовано до 200 кГц)
• Вихідний струм: до 200 мА на канал (source/sink)
• Температурний діапазон: –40°C … +85°C
• Виходи: push-pull або single-ended
• Вбудований генератор пилкоподібної напруги: є
• Захисти: зовнішнє керування обмеженням струму, soft-start
• Цоколевка:
  • 1 (1IN+): неінвертуючий вхід 1 компаратора
  • 2 (1IN−): інвертуючий вхід 1 компаратора
  • 3 (FEED): зворотній зв’язок
  • 4 (DTC): dead-time control
  • 5 (CT): конденсатор генератора
  • 6 (RT): резистор генератора
  • 7 (GND): земля
  • 8 (C1): вихід 1
  • 9 (C2): вихід 2
  • 10 (VCC): живлення
  • 11 (E1): емітер виходу 1
  • 12 (E2): емітер виходу 2
  • 13 (VREF): референс 5 В
  • 14 (2IN−): інверт. вхід 2 компаратора
  • 15 (2IN+): неінверт. вхід 2 компаратора
  • 16 (COMP): вихід компаратора
• Призначення: інвертори, блоки живлення, стабілізатори
