Антенний пігтейл кабель SMA Male – прямий, RG405 (0.086”) напівжорсткий, 30 см, 50 Ом

Антенний пігтейл кабель SMA Male – прямий, RG405 (0.086”) напівжорсткий, 30 см, 50 Ом — це професійний високочастотний кабель для надійного та стабільного з’єднання в радіочастотних системах, де критичною є якість передачі сигналу. Завдяки високоточному виготовленню, кабель підходить для застосування в антенних підключеннях, вимірювальному обладнанні, телеметричних комплексах, а також у критично важливих сферах, включно з військовими та авіаційними системами зв’язку.



Конструкція і матеріали

Основою кабелю є напівжорсткий коаксіальний провід типу RG405 (0.086”), із зовнішнім діаметром 2.18 мм. Зовнішня оболонка виконана з мідної трубки з FEP-покриттям (фторопласт), що забезпечує механічну жорсткість, захист від згинання та стабільну форму з можливістю одноразового фіксованого вигину. Ізолятор виготовлений з PTFE (тефлону), який гарантує стабільні електричні характеристики у широкому температурному діапазоні.



Центральна жила виготовлена з позолоченої міді, що забезпечує високий ступінь провідності, антикорозійну стійкість та знижений перехідний опір. Така конструкція дозволяє досягати мінімальних втрат сигналу навіть у НВЧ-діапазоні.

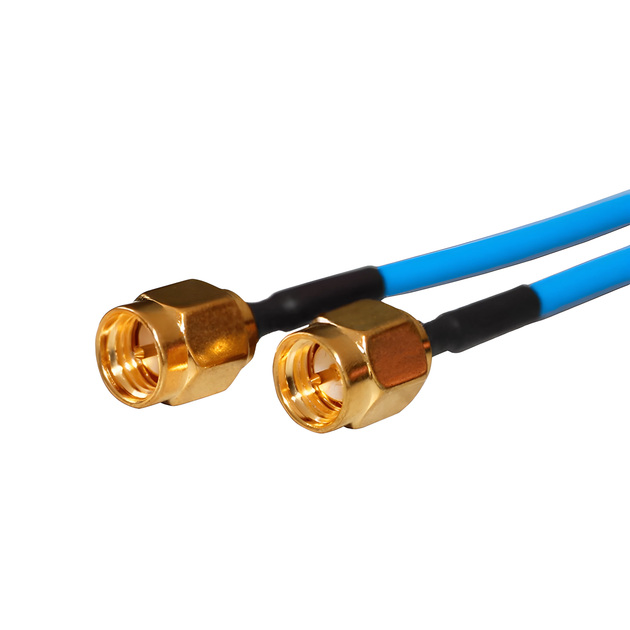

Обидва кінці кабелю оснащені SMA Male (прямими) розʼємами, виготовленими з латуні з позолоченим центральним контактом і PTFE-ізоляцією. Завдяки точному монтажу забезпечується мінімальне узгодження втрат і стабільне хвильове середовище з опором 50 Ом.



Частотні та електричні параметри

Кабель демонструє стабільну роботу у частотному діапазоні до 27 ГГц.


Показники зворотного відбиття (SWR) не перевищують 1.2 у діапазоні до 6 ГГц, і тримаються в межах 1.35 до 18 ГГц, що дозволяє застосовувати його в широкому спектрі високочастотних застосувань — від LTE й Wi-Fi до спеціалізованого міліметрового зв’язку.



Затухання на довжині 30 см становить приблизно 0.4–0.5 дБ на 6 ГГц, що дозволяє передавати сигнал з мінімальними втратами.


Максимальна передана потужність:

• до 100 Вт на 2.4 ГГц

• до 25 Вт на 18 ГГц

Температурний діапазон експлуатації — від -55 °C до +200 °C, що дозволяє використовувати пігтейл у складних кліматичних умовах або при високому тепловому навантаженні.



Застосування

Пігтейл ідеально підходить для:

• Підключення 4G/5G, Wi-Fi, ADS-B, LORA, GNSS антен

• Роботи з SDR-приймачами та генераторами

• Використання в НВЧ лабораторіях із векторними аналізаторами (VNA)

• З’єднань у БПЛА, телеметрії та військових системах

• Прецизійних підключень у високочастотних модулях радіоелектроніки
