Купольний модульний РЕБ Грець ХЛ від BlueBird

Купольний модульний РЕБ «Грець ХЛ» — потужний засіб протидії FPV дронам, модульна конструкція дозволяє встановлювати від 2 до 10 модулів потужністю 50-60 Вт кожен, що перекривають широкий діапазон частот.

Функції та призначення:

Забезпечує подавлення FPV дронів на радіоуправлінні залежно від потужності та частоти модуля на відстані від 50 м. Підходить для використання на автомобілі, військовій техніці; має власний кронштейн для встановлення модулів.

Живлення модулів: від зовнішнього акумулятора DC 24V. Система підтримує автономне джерело 12–36 В і мережеве 220 В.

Технічні характеристики:

Параметр Характеристика Тип Грець Грець ХЛ Діапазони Опційно 170–1050 МГц, 2080–2720 МГц Потужність модуля 50–60 Вт Живлення Автономне джерело 12–36 В + 220 В Кріплення 4 болта, автомобільний кронштейн Охолодження Активне охолодження для стабільної роботи Корпус Комбінований: алюміній + оцинковка Нейтралізація дронів Висота: від 50 метрів Енергоспоживання одного модуля До 130 Вт Рівень захисту IP55 Керування Пульт керування з індикацією роботи окремих модулів

Блок генерації шуму: Блок складається з двох основних частин: антенного модуля і модуля генерації.

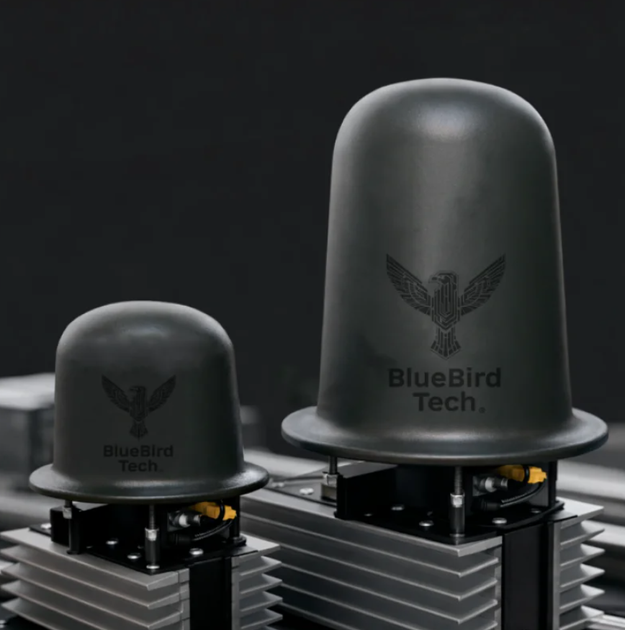

Антенний модуль

Виконаний у вигляді квадрафілярної антени, жорстко закріплюється на основній конструкції. Оснащений спеціальною направляючою, що забезпечує точне позиціонування та надійне з'єднання з модулем генерації.

Модуль генерації

Розміщується у міцному оцинкованому корпусі, що захищає внутрішні компоненти від зовнішніх впливів. Підключення живлення модулів здійснюється через стандартний роз'єм XT60, що забезпечує зручність експлуатації та надійне з'єднання.

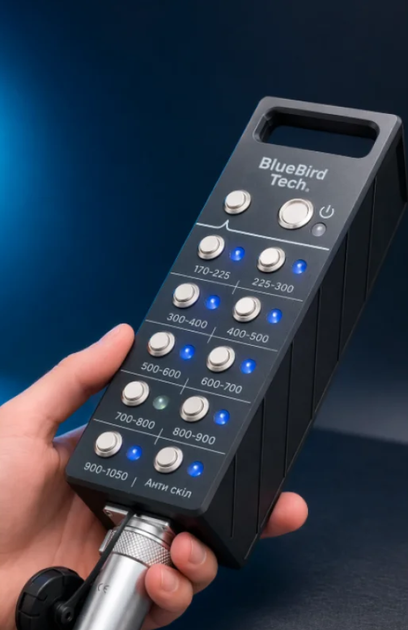

Пульт керування

Пульт складається з 12 кнопок: одна кнопка вмикає пристрій, десять кнопок відповідають за індивідуальне керування модулями, окрема кнопка дозволяє одночасно увімкнути всі модулі. Біля кожної кнопки розташована лампа індикації, яка:

• 1. вказує на стан живлення модуля

• 2. слугує індикатором працездатності

Значення кольорів індикаторів:

• Зелена лампа — модуль підключений і працює належним чином.

• Червона лампа — несправність модуля або його відключення від джерела живлення.

• Синя лампа — наявність дефолтного живлення: система готова, але жоден модуль не активовано.

Процедура заміни модуля та калібрування каналу: 1. Затиснути відповідну кнопку на 7 секунд. 2. Дочекатися появи миготливої лампи. Це дозволяє системі запам'ятати початкове енергоспоживання модуля та забезпечити його коректну роботу.

Блок живлення: оснащений роз'ємом XT90 для підключення зовнішнього джерела, наприклад акумулятора ємністю 100 А·год і напругою 24 В. Має 10 роз'ємів для підключення модулів генерації шуму та пульта керування, корпус з оцинкованого металу, активну систему охолодження і загальну вагу 4 кг.
