Опис

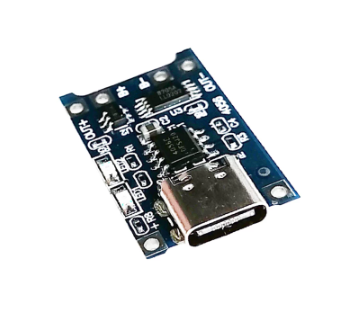

Універсальний компактний модуль контролера заряду TP4056 з сучасним роз'ємом Type-C та вбудованою платою захисту (BMS 1S) — це найпопулярніше рішення для безпечного та швидкого заряджання літій-іонних (Li-Ion) та літій-полімерних (Li-Po) акумуляторів з номінальною напругою 3.7 В (елементи типу 18650, 14500, батареї для ліхтариків, колонок та інших гаджетів).
Наявність вбудованого захисту (чіпи DW01A та FS8205A) забезпечує повну безпеку під час експлуатації: плата захищає акумулятор від перезаряду, критичного розряду (відсікає навантаження при падінні напруги), перевантаження за струмом та короткого замикання. Роз'єм Type-C дозволяє використовувати для живлення стандартні кабелі від сучасних смартфонів та павербанків.
Характеристики
- Тип пристрою: Модуль контролера заряду / плата BMS 1S
- Основний чіп заряду: TP4056 (або аналог TC4056A)
- Мікросхеми інтегрованого захисту: DW01A + FS8205A
- Інтерфейс підключення (вхід): USB Type-C (також є контактні майданчики «+» та «-» під пайку)
- Вхідна напруга: DC 4.5 В — 5.5 В
- Метод заряджання: Лінійний (CC/CV)
- Максимальний струм заряду: 1.0 А (1000 мА)
- Напруга вимкнення заряджання: 4.2 В ± 1%
- Захист від глибокого розряду: Відсікання навантаження при 2.4 В — 2.5 В
- Захист від перевантаження за струмом: Відсікання при струмі понад 3 А
- Контакти для акумулятора: B+ (плюс батареї), B- (мінус батареї)
- Контакти для навантаження: OUT+ (плюс споживача), OUT- (мінус споживача)
- Колір плати: Синій
