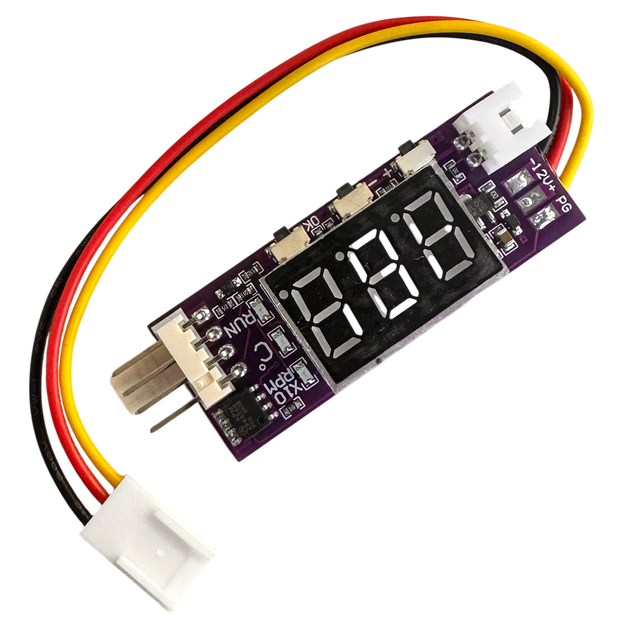

12В ШИМ контролер температури та обертів вентилятора, 4-pin, до 3A, з дисплеєм та функцією відключення (102490-5)

Оригінальний цифровий термоконтролер для 4-контактних вентиляторів із підтримкою PWM 5 В, частотою 25 кГц. Підходить для корпусних, CPU та серверних вентиляторів зі струмом до 3.3 А. Пристрій вимірює температуру, відображає поточну температуру та швидкість обертання вентилятора, автоматично регулює оберти, а при низькій температурі може повністю відключати вентилятор (як по живленню, так і сигналу).

Важливо:
Контролер  підтримує лише 4-контактні вентилятори з ШИМ керуванням (PWM) . Не сумісний із 2- та 3-провідними моделями.

Функції:

• Автоматичне регулювання швидкості за температурою

• Відображення температури та обертів вентилятора

• Режим ручного налаштування ШИМ-сигналу

• Можливість повного відключення вентилятора за низької температури

• Підтримка зворотного обертання (реверс) вентиляторів

• Температурні пороги, що настроюються: прискорення, повна швидкість, відключення

Технічні характеристики:

• Напруга живлення: DC 12 В (робочий діапазон 8-16 В)

• Споживання контролера: <40 мА (при 12 В)

• Максимальний струм вентилятора: ≤3.3 А

• PWM-сигнал: 5 В, 25 кГц (±1 кГц)

• Діапазон ШІМ: 1–100% (не відповідає точній швидкості, ±0.5%)

• Температура вимірювання: −9.9…+99.9 °C

• Похибка: ±1.2 °C (в межах 0–50 °C), до ±2 °C в інших діапазонах

• Розміри плати: 50×19×11 мм (без урахування роз'ємів)

Температурні налаштування:

• L  – температура початку прискорення (5–94 °C): після досягнення цього порога вентилятор починає набирати швидкість.

• H  — температура повної швидкості (10–99 °C): після цього порог вентилятор працює на 100%.

• C  — температура відключення (0–92 °C): при зниженні температури нижче заданого значення вентилятор повністю вимикається. При підвищенні температури вище L - вмикається знову.

Обмеження:

• Різниця між H та L повинна бути ≥ 5 °C

• Різниця між L і C повинна бути ≥ 2 °C
  У разі порушення цих умов параметри автоматично скоригуються.

Індикація:

• 3-значний дисплей  – відображає температуру або оберти

• LED X10RPM  – індикатор швидкості (наприклад, 256 = 2560 об/хв)

• LED C  – індикатор температури

• LED RUN  – індикатор роботи вентилятора

Управління кнопками:

• "+" / "−"  - зміна значень

• "OK" :

  1. Короткий натиск — вхід у ручний режим налаштування PWM (1–100%)

  2. Довге натискання — вхід до меню налаштування температурних параметрів (L, H, C)

  3. Увімкнення із затиснутою кнопкою — вхід у режим системних налаштувань (P1/P−1 — прямий/зворотний сигнал)
