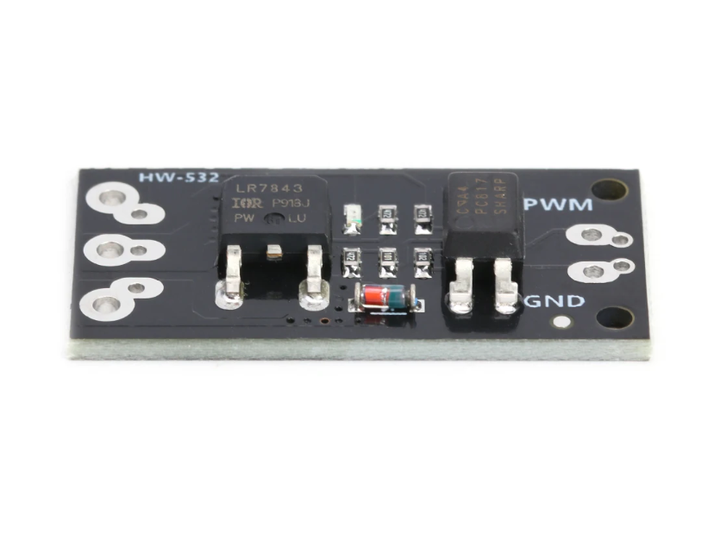

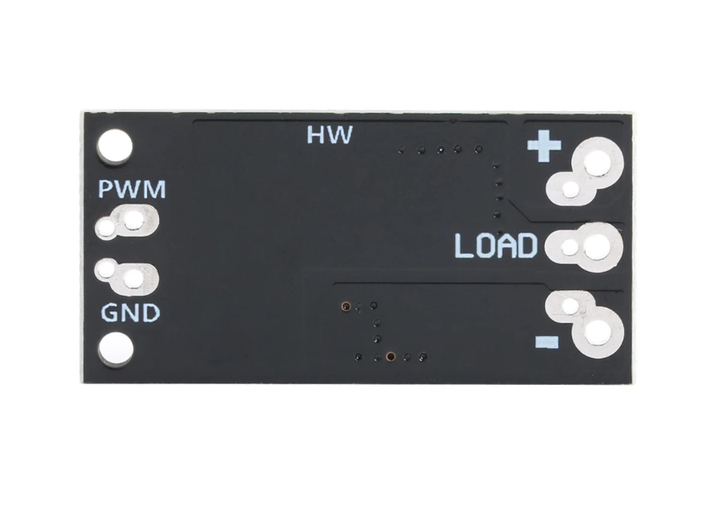

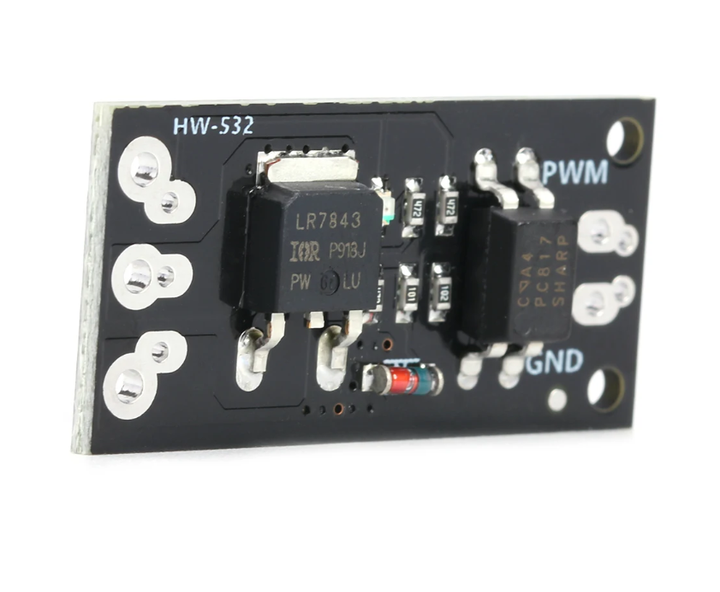

HW-532B на базі LR7843 — це компактний модуль силового MOSFET-ключа з оптоізоляцією PC817, призначений для керування DC-навантаженням від мікроконтролерів і різних керуючих плат. Модуль підтримує PWM-регулювання, тому підходить не тільки для простого вмикання та вимикання, а й для керування швидкістю двигуна, яскравістю LED або режимом роботи іншого сумісного навантаження.
Модуль сумісний із керуючим сигналом 3V або 5V, тому його можна використовувати з Arduino, ESP8266, ESP32, STM32, Raspberry Pi, MCU, ARM та іншими цифровими платформами. За принципом роботи: високий рівень — увімкнено, низький рівень — вимкнено, а при подачі PWM-сигналу можна регулювати навантаження.
Головна перевага цієї моделі — оптоізоляція. Завдяки оптопарі PC817 ланцюг керування та ланцюг навантаження електрично розділені, що допомагає зменшити перешкоди та підвищити стабільність роботи всієї системи. Це особливо корисно в проєктах із моторами, клапанами, помпами, LED-навантаженням та іншими пристроями, що можуть створювати імпульсні завади.
Модуль можна використовувати для:
- DC двигунів
- соленоїдів і клапанів
- LED стрічок і ламп
- вентиляторів
- нагрівачів
- помп
- іншого DC-навантаження, яке потрібно вмикати або регулювати через PWM
Плата добре підходить для DIY-проєктів, автоматики, робототехніки, саморобної електроніки та експериментальних схем, де потрібен силовий ключ з ізоляцією.
Переваги
- MOSFET LR7843
- оптоізоляція PC817
- підтримка керуючого сигналу 3V / 5V
- PWM-регулювання
- високий рівень — увімкнення, низький — вимкнення
- підходить для Arduino, ESP, STM32, Raspberry Pi
- зменшує перешкоди між керуванням і навантаженням
- зручний для DC моторів, клапанів, LED і DIY-проєктів
- у комплекті 1 штука
Характеристики
- Тип: MOSFET driver module / силовий ключ
- Модель: HW-532B
- MOSFET: LR7843
- Оптоізоляція: PC817
- Режим керування: PWM
- Керуючий сигнал: 3V / 5V
- Логіка роботи: high level start, low level stop
- Напруга навантаження: DC 5-30V
- Призначення: керування DC-навантаженням
- Сумісність: Arduino, MCU, ARM, Raspberry Pi, ESP, STM32
- Комплектація: 1 шт
Важливо
- модуль призначень для постійного струму (DC)
- не підходить для прямого керування навантаженням AC 220V
- не можна плутати полярність живлення
- заявлений продавцем струм дуже залежить від охолодження, проводки, плати та конкретного навантаження
- для потужного навантаження бажано враховувати нагрів і робити запас по струму
