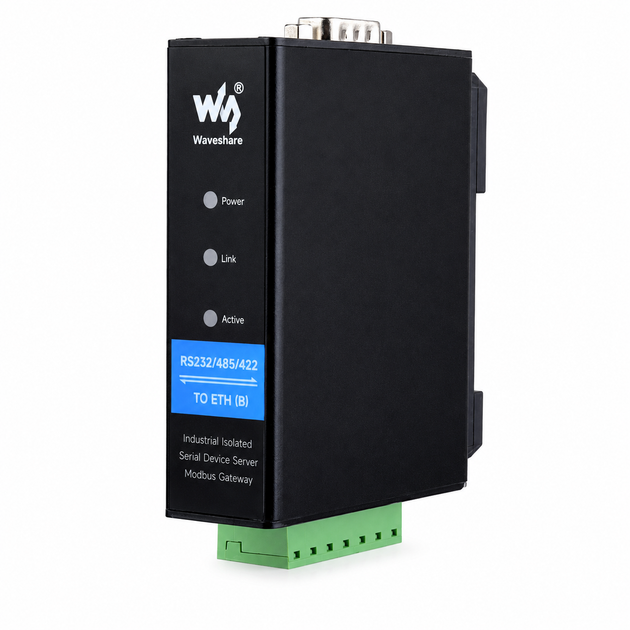

Адаптер RS232/485/422 TO ETH (B) (24759)
Є в наявності
3 367₴
3 034₴
- Самовивіз з Нової Пошти
Тариф перевізника
- Самовивіз з поштоматів Нової Пошти
Тариф перевізника
На даний момент використання бонусів на цей товар недоступне.
Опис
Промисловий серійний сервер з кріпленням на DIN-рейку — RS232/485/422 до Ethernet (RJ45)
Перетворювач інтерфейсів RS232/485/422 ↔ Ethernet з підтримкою TCP/IP, Modbus, MQTT та опціональним живленням PoE. Призначений для промислового середовища: збір даних, IoT-шлюз, моніторинг обладнання.
Короткий огляд
Цей пристрій є промисловим шлюзом збору даних / IoT-шлюзом для RS232/485/422. Він поєднує кілька функцій в одному корпусі: серійний сервер, шлюз Modbus, шлюз MQTT, перетворення RS485 у JSON тощо. Модуль оснащений портами RS232/485/422 та Ethernet (PoE — опціонально), підтримує живлення через роз'єм DC (зовнішній діаметр 5,5 мм, внутрішній 2,1 мм) та гвинтові клеми. Корпус з кріпленням на DIN-рейку — компактний, зручний у монтажі та економічно ефективний.
- Серійний сервер, шлюз Modbus, шлюз MQTT
- Інтерфейси RS232, RS485, RS422 та Ethernet в одному пристрої
- Опціональне живлення PoE (стандарт IEEE 802.3af)
- Кріплення на DIN-рейку, компактний алюмінієвий корпус
- Гальванічна розв'язка живлення та сигналів
- Робочий діапазон температур: −40°C … +85°C
Варіанти виконання
Стандартний мережевий порт + гальванічна розв'язка
Мережевий порт PoE + гальванічна розв'язка
Технічні характеристики
| RS485 TO ETH (B) | RS485 TO POE ETH (B) | RS232/485/422 TO ETH (B) | RS232/485/422 TO POE ETH (B) | |
|---|---|---|---|---|
| Стандартний мережевий порт | PoE-порт + гальванічна розв'язка | Мульти-інтерфейс + стандартний порт + гальванічна розв'язка | Мульти-інтерфейс + PoE-порт + гальванічна розв'язка | |
| Тип пристрою | Серійний сервер, шлюз Modbus, шлюз MQTT | |||
| Основна функція | Двостороння прозора передача даних між RS485 та Ethernet | Двостороння прозора передача даних між RS232/485/422 та Ethernet | ||
| Інтерфейси зв'язку | RS485 × 1, Ethernet × 1 | RS232 × 1; RS485 × 1; RS422 × 1; Ethernet × 1 | ||
| Живлення | 9–24 В DC (гвинтова клема) | 6–36 В DC (гвинтова клема) або PoE | DC-роз'єм, 6–36 В DC (гвинтова клема) | DC-роз'єм, 6–36 В DC (гвинтова клема) або PoE |
| Гальванічна розв'язка | Відсутня | Розв'язка живлення та сигналів | ||
| Зв'язок | ||||
| Ethernet | Стандартний порт | PoE-порт, IEEE 802.3af | Стандартний порт | PoE-порт, IEEE 802.3af |
| 10/100 Мбіт/с, автоузгодження, роз'єм RJ45, захист від перенапруги 2 кВ | ||||
| Серійний порт | RS485 | RS485 з розв'язкою | RS232/485/422 з розв'язкою | |
| Параметри серійного порту | ||||
| Швидкість передачі | 300 – 115 200 бод | |||
| Біт парності | Немає, непарний, парний, mark, space | |||
| Біти даних | 5 – 9 біт | |||
| Керування потоком | Відсутнє | |||
| Програмне забезпечення | ||||
| Протоколи | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS | |||
| Налаштування | Хост-програма, веб-браузер, бібліотека функцій керування пристроями | |||
| Метод зв'язку | Пряме TCP/IP-з'єднання, VCOM | |||
| Режими роботи | TCP-сервер, TCP-клієнт (одночасно з TCP-сервером), UDP, UDP-мультикаст | |||
| Умови експлуатації | ||||
| Робоча температура | −40°C … +85°C | |||
| Вологість | 5% – 95% відносна вологість | |||
| Габарити (Д × Ш × В) | 87 × 36 × 59 мм | 88,7 × 72,5 × 24,2 мм | ||
Основна функція
Двостороння прозора передача даних між RS232/485/422 та Ethernet.
Три різних інтерфейси
Вбудовані інтерфейси RS232 / RS485 / RS422 — підходить для більшої кількості сценаріїв застосування.
Порт Ethernet може одночасно надсилати дані на всі три серійних порти.
Лише один із портів RS232, RS485 або RS422 може одночасно надсилати дані на порт Ethernet.
Кілька способів живлення
- Живлення через PoE-порт Ethernet* — підтримка стандарту IEEE 802.3af
- Живлення через гвинтову клему або DC-роз'єм — DC 6–36 В, широкий діапазон напруги
* Функція PoE доступна лише у версії з PoE.
Кріплення на DIN-рейку
Зручне об'єднання кількох серійних серверів на одній рейці — гнучке та просте встановлення.
Підтримка шлюзу Modbus
Підходить для модернізації мереж Modbus. Може використовуватися зі спеціалізованим програмним забезпеченням для налаштування.
Кілька режимів зв'язку
Підтримка: TCP-сервер / TCP-клієнт / UDP / UDP-мультикаст.
MQTT/JSON ↔ Modbus
Гнучке перетворення між різними протоколами.
При використанні як MQTT-шлюз пристрій передає серійні дані на MQTT-сервер через прозору передачу. Підтримуються: Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet тощо. Дані Modbus RTU або нестандартні серійні дані можуть бути розібрані у формат JSON та упаковані в MQTT-пакет для завантаження.
При використанні як шлюз збору даних JSON пристрій підключається до вимірювальних приладів через RS485, автоматично збирає дані, перетворює їх у формат JSON та відправляє на сервер. Підтримуються: Modbus RTU, прилади 645 (версії 97 та 07), а також нестандартні протоколи RS485. Формат завантаження налаштовується через хост; протоколи: MQTT, HTTP POST, HTTP GET тощо.
Підтримка циклічного опитування кількох хостів
Різні мережеві пристрої ідентифікуються та обробляються окремо — без перехресних завад при роботі з кількома мережевими пристроями.
Налаштовуваний пакет heartbeat / реєстрації
Спрощує хмарний зв'язок та ідентифікацію пристроїв.
Підтримка протоколу NTP
Отримання мережевого часу для серійного виводу або завантаження даних.
Кілька методів налаштування
Підтримка налаштування через веб-браузер, отримання динамічної IP-адреси через DHCP, підключення до доменного сервера через DNS.
Багаторівневий захист — надійно та стабільно
Вбудована гальванічна розв'язка живлення та сигналів забезпечує стабільну напругу ізоляції з високою надійністю та стійкістю до завад. Вбудований TVS (транзисторний супресор перехідних напруг) ефективно пригнічує сплески та перехідні пікові напруги — захист від блискавки та ESD. Вбудований самовідновлюваний запобіжник та захисний діод забезпечують стабільний вихід струму та напруги, захист від перевантаження по струму та напрузі.
Алюмінієвий корпус
Корпус із алюмінієвого сплаву з піскоструминною обробкою та анодуванням. Міцний та довговічний, сучасний вигляд та приємний на дотик.
Опис інтерфейсів
Фото продукту
Габаритні розміри
Підтримка пакетного замовлення та кастомізації
- Кастомізація програмного та апаратного забезпечення
- Зміна апаратних інтерфейсів, логотипу, етикетки, корпусу та веб-сторін
Характеристики
- Тип конектора 2
- Тип
- Гарантія
- 12 місяців
* Характеристики та комплектація товару можуть змінюватися виробником без повідомлення
