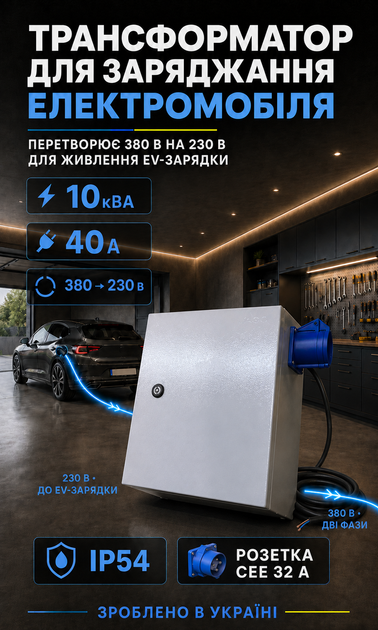

Силовий знижувальний трансформатор призначений для живлення однофазного зарядного пристрою електромобіля або іншого однофазного обладнання напругою 230 В від двох фаз мережі 380 В.
Трансформатор працює за вхідної напруги від 340 до 420 В. Максимальна прохідна потужність становить 10 000 ВА, максимальний вихідний струм силової частини трансформатора — 40 А. Втрати потужності за струму навантаження 40 А становлять 0,12 кВт.
Під’єднання входу виконується через клемну колодку до двох фазних провідників мережі живлення. Для під’єднання вхідного захисного заземлювального провідника передбачений болт М6. Нейтральний провідник у вхідній схемі не використовується.
Для під’єднання навантаження встановлена вихідна розетка стандарту CEE 2P+E з номінальним струмом 32 А. Тому максимальний струм обладнання, під’єднаного через установлену розетку, не повинен перевищувати 32 А. Вихідна напруга — 230 В змінного струму.
Мідні обмотки розраховані на тривалу роботу без обмеження за часом. Металевий корпус має ступінь захисту IP54. Трансформатор можна експлуатувати всередині приміщень і на вулиці під навісом за температури від −20 до +50 °C за умови відсутності конденсату.
Габарити виробу становлять 30 × 30 × 15 см, маса — 27 кг. Країна виробництва — Україна.
Трансформатор не є зарядною станцією, інвертором або стабілізатором напруги. Вихідна напруга залежить від фактичної напруги мережі живлення. Під’єднання має виконувати кваліфікований електрик з обов’язковим застосуванням захисного заземлення та відповідних апаратів електричного захисту.
Характеристики
Тип пристрою: силовий знижувальний трансформатор
Призначення: живлення однофазних зарядних пристроїв електромобілів та іншого обладнання від двох фаз
Номінальна вхідна напруга: 380 В
Діапазон вхідної напруги: 340–420 В
Вихідна напруга: 230 В
Кількість фаз на виході: 1
Максимальна прохідна потужність: 10 000 ВА
Максимальний вихідний струм трансформатора: 40 А
Номінальний струм установленої розетки: 32 А
Максимальний струм навантаження через установлену розетку: 32 А
Втрати потужності за струму навантаження 40 А: 0,12 кВт
Напруга короткого замикання: 3,5 В
Матеріал обмоток: мідь
Під’єднання входу: клемна колодка, два фазні провідники
Під’єднання заземлення на вході: болт М6
Використання нейтрального провідника на вході: ні
Вихідний роз’єм: розетка CEE 2P+E 32 А
Режим роботи: тривалий, без обмеження за часом
Ступінь захисту: IP54
Місце експлуатації: всередині приміщення або на вулиці під навісом
Робоча температура: від −20 до +50 °C
Умови експлуатації: без утворення конденсату
Габарити: 30 × 30 × 15 см
Маса: 27 кг
Матеріал корпусу: метал
Країна-виробник: Україна
Бренд: Без бренду
