Трансформатор для заряджання електромобіля 380/230 В 7.5 кВА 32 А IP54

Силовий знижувальний трансформатор призначений для живлення однофазного зарядного пристрою електромобіля або іншого однофазного обладнання напругою 230 В від міжфазної напруги мережі 380 В.

Трансформатор працює за вхідної напруги від 340 до 420 В. Максимальна прохідна потужність становить 7500 ВА, максимальний вихідний струм — 32 А. За вихідного струму 32 А вхідний струм становить 19 А, а втрати потужності — 0,08 кВт.

Під’єднання входу виконується через клемну колодку до двох фазних провідників мережі живлення. Для під’єднання вхідного захисного заземлювального провідника передбачений болт М6. Нейтральний провідник у вхідній схемі не використовується.

Для під’єднання навантаження на виході встановлена розетка стандарту CEE 2P+E на 32 А. Вихідна напруга — 230 В змінного струму.

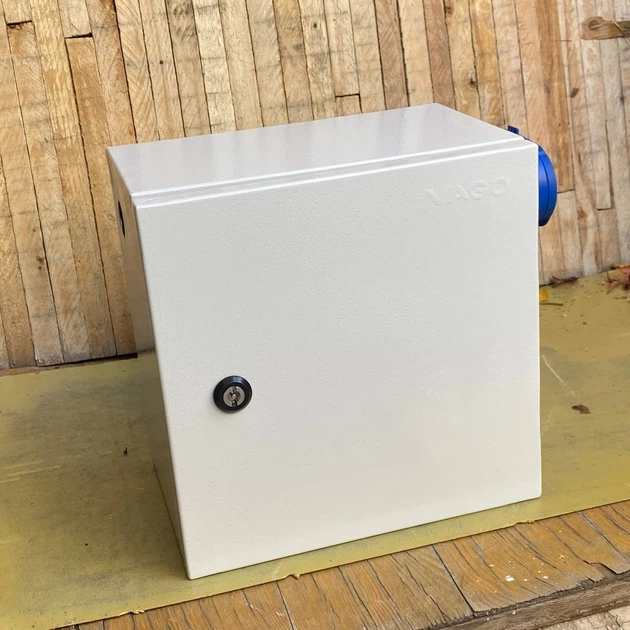

Мідні обмотки розраховані на тривалу роботу без обмеження за часом. Металевий корпус має ступінь захисту IP54. Трансформатор можна експлуатувати всередині приміщень і на вулиці під навісом за температури від −20 до +50 °C за умови відсутності конденсату.

Габарити виробу становлять 30 × 30 × 15 см, маса — 25 кг. Країна виробництва — Україна.

Трансформатор не є зарядною станцією, інвертором або стабілізатором напруги. Вихідна напруга залежить від фактичної напруги мережі живлення. Під’єднання має виконувати кваліфікований електрик з обов’язковим застосуванням захисного заземлення та відповідних апаратів електричного захисту.

Характеристики

Тип пристрою: силовий знижувальний трансформатор

Призначення: живлення однофазних зарядних пристроїв електромобілів та іншого обладнання від двох фаз

Номінальна вхідна напруга: 380 В

Діапазон вхідної напруги: 340–420 В

Вихідна напруга: 230 В

Кількість фаз на виході: 1

Максимальна прохідна потужність: 7500 ВА

Максимальний вихідний струм: 32 А

Вхідний струм за вихідного струму 32 А: 19 А

Втрати потужності за струму навантаження 32 А: 0,08 кВт

Напруга короткого замикання: 3,5 В

Матеріал обмоток: мідь

Під’єднання входу: клемна колодка, два фазні провідники

Під’єднання заземлення на вході: болт М6

Використання нейтрального провідника на вході: ні

Вихідний роз’єм: розетка CEE 2P+E 32 А

Режим роботи: тривалий, без обмеження за часом

Ступінь захисту: IP54

Місце експлуатації: всередині приміщення або на вулиці під навісом

Робоча температура: від −20 до +50 °C

Умови експлуатації: без утворення конденсату

Габарити: 30 × 30 × 15 см

Маса: 25 кг

Матеріал корпусу: метал

Країна-виробник: Україна

Бренд: Без бренду
