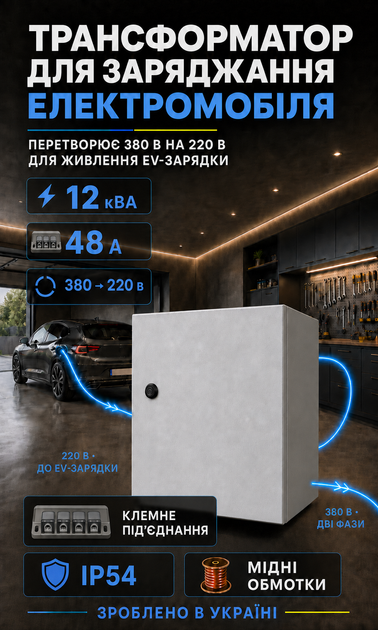

Силовий знижувальний трансформатор призначений для живлення однофазного зарядного пристрою електромобіля або іншого однофазного обладнання напругою 220 В від двох фаз мережі 380 В.
Трансформатор працює за вхідної напруги від 340 до 420 В. Максимальна прохідна потужність становить 12 000 ВА, максимальний вихідний струм — 48 А. Втрати потужності за струму навантаження 48 А становлять 0,18 кВт.
На вході та виході встановлені окремі двополюсні гвинтові клемні колодки прохідного типу. Вхідний клемник призначений для під’єднання двох фазних провідників мережі живлення. Нейтральний провідник у вхідній схемі не використовується.
Однофазне навантаження під’єднується до вихідного двополюсного клемника. Номінальна вихідна напруга становить 220 В змінного струму. Максимальний струм під’єднаного навантаження не повинен перевищувати 48 А.
Для під’єднання захисного заземлювального провідника передбачений окремий болт М6.
Мідні обмотки розраховані на тривалу роботу без обмеження за часом. Металевий корпус має ступінь захисту IP54. Трансформатор можна експлуатувати всередині приміщень і на вулиці під навісом за температури від −20 до +50 °C за умови відсутності конденсату.
Габарити виробу становлять 40 × 40 × 25 см. Країна виробництва — Україна.
Трансформатор не є зарядною станцією, інвертором або стабілізатором напруги. Вихідна напруга залежить від фактичної напруги мережі живлення. Під’єднання має виконувати кваліфікований електрик з обов’язковим застосуванням захисного заземлення та відповідних апаратів електричного захисту.
Характеристики
Тип пристрою: силовий знижувальний трансформатор
Призначення: живлення однофазних зарядних пристроїв електромобілів та іншого обладнання від двох фаз
Номінальна вхідна напруга: 380 В
Діапазон вхідної напруги: 340–420 В
Номінальна вихідна напруга: 220 В
Кількість фаз на виході: 1
Максимальна прохідна потужність: 12 000 ВА
Максимальний вихідний струм: 48 А
Втрати потужності за струму навантаження 48 А: 0,18 кВт
Напруга короткого замикання: 3,5 В
Матеріал обмоток: мідь
Під’єднання входу: окрема двополюсна гвинтова клемна колодка прохідного типу
Кількість під’єднуваних провідників на вході: 2 фазні провідники
Під’єднання виходу: окрема двополюсна гвинтова клемна колодка прохідного типу
Кількість під’єднуваних провідників на виході: 2
Під’єднання захисного заземлення: окремий болт М6
Використання нейтрального провідника на вході: ні
Режим роботи: тривалий, без обмеження за часом
Ступінь захисту: IP54
Місце експлуатації: всередині приміщення або на вулиці під навісом
Робоча температура: від −20 до +50 °C
Умови експлуатації: без утворення конденсату
Габарити: 40 × 40 × 25 см
Матеріал корпусу: метал
Країна-виробник: Україна
Бренд: Без бренду
