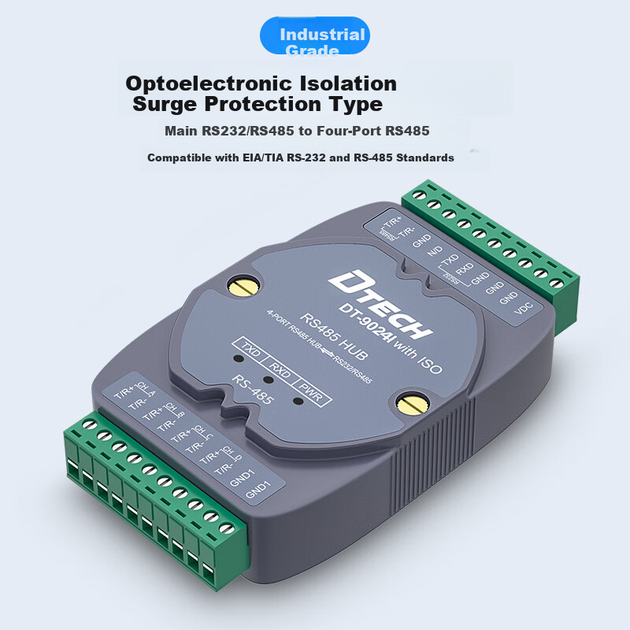

Конвертер DITER DT-9024I RS232 - RS485 на 4 порти з грозозахистом та ізоляцією, 9-30 В

Специфікації продукту

Бренд: DTECH

Модель: DT-9024I

Тип продукту: Промисловий концентратор RS485 з оптичною ізоляцією та захистом від перенапруги

Опис:

Промисловий універсальний адаптивний ретранслятор RS485 з 4 портами та одним головним портом RS232/RS485

Розроблено для збільшення дальності передачі RS485 та підтримки мереж зв'язку великої ємності

Сумісний зі стандартами EIA/TIA RS-232 та RS-485

Вбудовані технології DTECH, включаючи вбудований захист від колізій даних

Захист від ізоляції високошвидкісного оптопари та захист стабілізованого джерела живлення постійного струму

Захист порту RS485 від короткого замикання та розриву ланцюга; автоматично ізолює несправні канали, не впливаючи на інші

Повністю мідні фізичні інтерфейси та лінії передачі даних для стабільного зв'язку

Спеціальна конструкція схеми для ефективного екранування зовнішніх перешкод

Захист від перенапруги: Захист основного порту RS232 від електростатичної напруги до 15 кВ; захист портів RS485 від перенапруги 600 Вт на лінію

Підтримує двонаправлений зв'язок з до 256 вузлами RS485 на порт (теоретично всього 1024 вузли)

Підтримує напівдуплексний зв'язок, режими «точка-точка» та «точка-багатоточка»

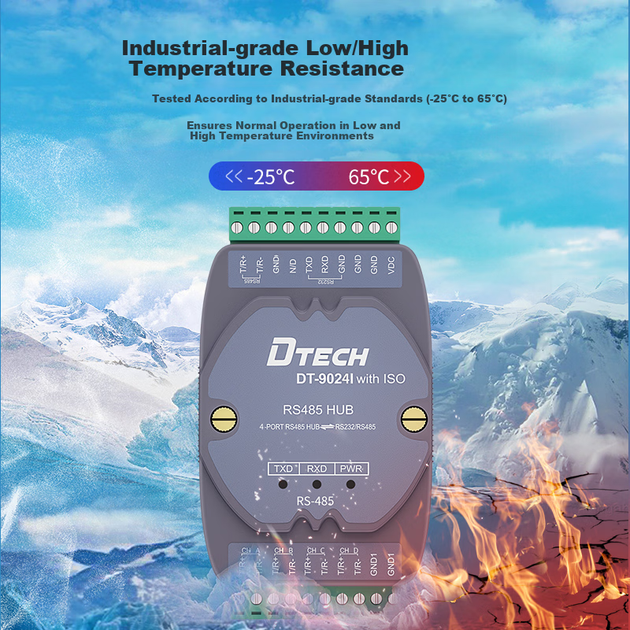

Робоча температура: від -25°C до 65°C (протестовано промисловим способом)

Температура зберігання: від -20°C до 75°C

Джерело живлення: 9-30 В постійного струму, 350 мА

Споживана потужність: 180 мА при 9 В

Сертифікація: CE, FCC

Гарантія: 5 років

Визначення інтерфейсу та сигналу:

Головний порт RS232: TXD (передача даних), RXD (прийом даних), GND (заземлення)

Головний порт RS485: T/R+ (A), T/R- (B)

Чотири порти розгалуження RS485 (CHA, CHB, CHC, CHD): кожен з T/R+ (A), T/R- (B) та GND

Вбудований резистор для кінцевого підключення 120 Ом (вибір здійснюється перемичкою)

Основні характеристики:

Оптична ізоляція для високошвидкісної передачі даних та захисту від перенапруги

Автоматична ізоляція несправностей для каналів RS485 з коротким замиканням/розривом ланцюга

Підтримує зіркову мережеву топологію для пристроїв RS485

Висока стабільність і надійність, що забезпечуються високошвидкісним процесорним чіпом та оптимізованою схемою

Підходить для суворих промислових середовищ завдяки стійкості до перепадів температур та захисту від перенапруг

Підтримує до 256 вузлів RS485 на порт, що дозволяє масштабне розширення мережі

Застосування:

Управління промисловою автоматизацією

Автоматизація управління дорожнім рухом

Системи контролю доступу

Системи обліку відвідуваності та управління часом

Вендингові та POS-системи

Системи відеоспостереження та безпеки

Автоматизація будівель

Системи керування паркінгами

Пункти сплати проїзду, банківське самообслуговування, контроль доступу до метро

Пакет включає:

1 x концентратор RS485 DTECH DT-9024I

1 х Посібник користувача

1 x Сертифікат якості

1 х Пакувальна коробка

Примітки:

1. Під час підключення кількох терміналів RS485 забезпечте збалансований розподіл навантаження. Використовуйте пряме підключення: перетворювач T/R+ до терміналу T/R+, перетворювач T/R- до терміналу T/R-.

2. DT-9024I має вбудовані резистори на 120 Ом; за потреби їх можна ввімкнути за допомогою перемичок.
