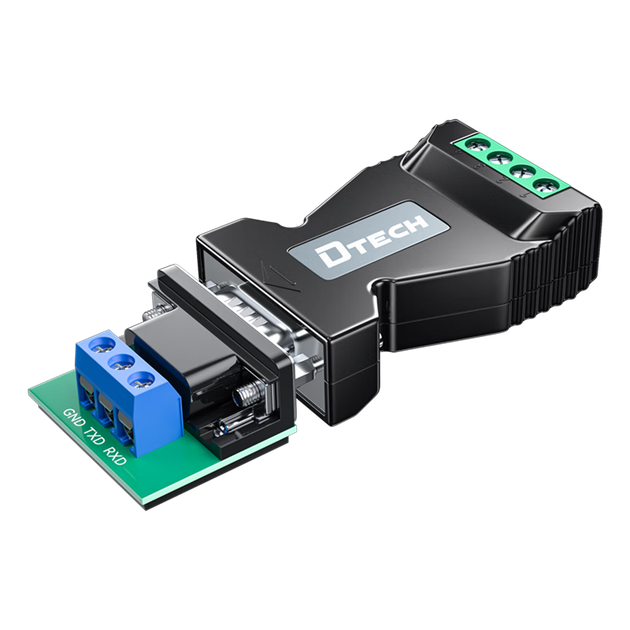

Пасивний трипровідний перетворювач RS232 на RS485 термінального типу DTECH, промислового класу, послідовний двонаправлений перетворювач, протокол передачі та зв'язку, конвертер захисту від блискавки DT-9001A

Специфікації продукту

Бренд: DTECH ()

Модель: DT-9001A

Тип продукту: Пасивний двонаправлений перетворювач RS232/RS485 промислового класу

Сумісність інтерфейсів: стандарт RS232C / RS485

Режим роботи: Асинхронна напівдуплексна диференціальна передача

Швидкість передачі: від 300 до 115,2 Кбіт/с

Відстань передачі:

Сторона RS485: до 1200 метрів

Сторона RS232: до 15 метрів

Операційне середовище:

Температура: від -20°C до 70°C

Відносна вологість: від 5% до 95%

Рівень захисту:

Захист від електростатичного розряду: до 4 кВ (розряд у повітрі під час увімкнення живлення без впливу на високошвидкісну передачу RS485)

Вбудований діод TVS (придушувач перехідної напруги) для захисту від перенапруги

Блок живлення: Зовнішнє живлення не потрібне; живлення від драйвера зарядного насоса RS232

Контроль потоку даних:

Автоматичне керування схемою вводу/виводу для напрямку даних

Сигнали рукостискання не потрібні (наприклад, RTS, DTR)

Підтримує безперебійну передачу даних з RS232 на RS485 та з RS485 на RS232 у двосторонньому режимі

Сумісний з напівдуплексними програмами RS232, що працюють на RS485 без модифікацій

Чіпсет: Імпортний високошвидкісний логічний процесор для підвищеної довговічності та стабільної передачі

Стабільність сигналу: автоматичне перемикання без затримки, стабільна передача сигналу та захист даних

Режими зв'язку:

Точка-точка (напівдуплексний зв'язок головний-підлеглий)

Точка-багатоточковий зв'язок (до 128 пристроїв, напівдуплексний режим)

Середовище передачі: вита пара (діаметр дроту ≥ 0,5 мм) або екранований кабель

Додаткові функції:

Встановлення «підключи та працюй»

Підтримує автоматичне перемикання режимів протоколу RS485 через схему вводу/виводу без встановлення перемичок

Різноманітний захист, включаючи 4KV ESD, протестований на 20 000 циклів підключення/відключення без пошкодження інтерфейсу

24-годинний тест на старіння, що забезпечує стабільну передачу даних без втрати пакетів

Автоматично контролює напрямок потоку даних, усуваючи необхідність сигналів рукостискання

Сумісний з різними пристроями RS485/RS232, включаючи комп'ютери, медичні випробувальні прилади, системи контролю доступу, промислові контролери, SMS-контролери, дистанційні енергозберігаючі контролери вуличного освітлення та відеореєстратори.

Розміри: Вимірювання вручну; можливі незначні відхилення

Примітки:

За недостатніх умов живлення рекомендується використовувати активний перетворювач RS485

DTE: Термінальне обладнання для передачі даних

Контакти інтерфейсу зв'язку:

GND, TXD, RXD для сторони RS232

TR+, TR-, A, B, GND для сторони RS485

Для лінії RS485 рекомендується термінальний резистор 120 Ом (1/4 Вт).

Перевірено та протестовано лабораторією DTECH.
