Набір наконечників Voltronic для обтискання проводів 0,5–6 мм² 800 шт у боксі

Набір наконечників для обтискання проводів 0,5–6 мм² — 800 шт. у боксі

Набір ізольованих втулкових наконечників призначений для окінцювання гнучких багатодротяних проводів перед підключенням до сумісних клемних затискачів. Комплект містить 800 наконечників восьми різновидів для жил перерізом від 0,5 до 6 мм². Підходить для електромонтажних робіт, складання електричних пристроїв, обслуговування та ремонту обладнання.

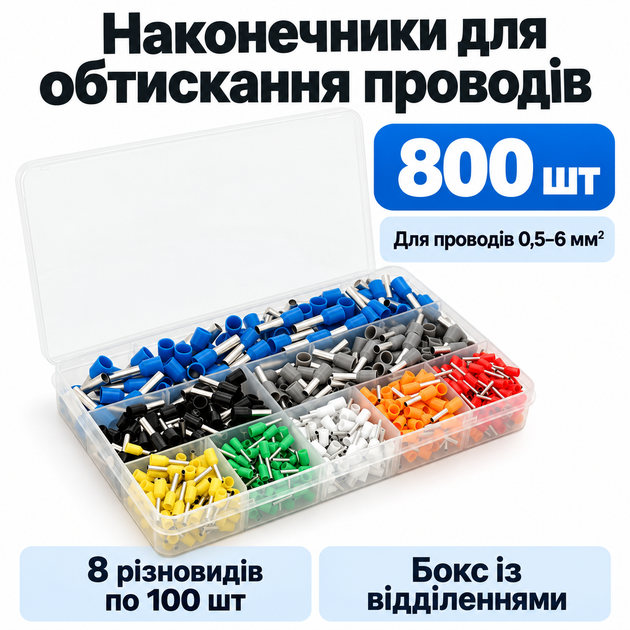

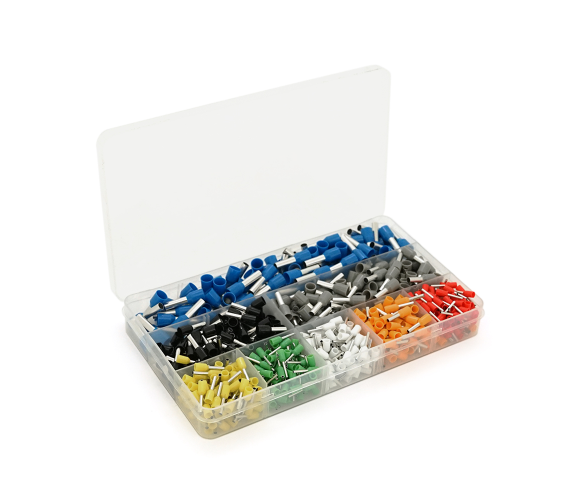

Наконечники розсортовані в прямокутному боксі з кришкою та окремими відділеннями. Такий органайзер допомагає підтримувати порядок на робочому місці, швидко знаходити потрібний розмір і контролювати залишок витратних матеріалів.

Для чого потрібні наконечники

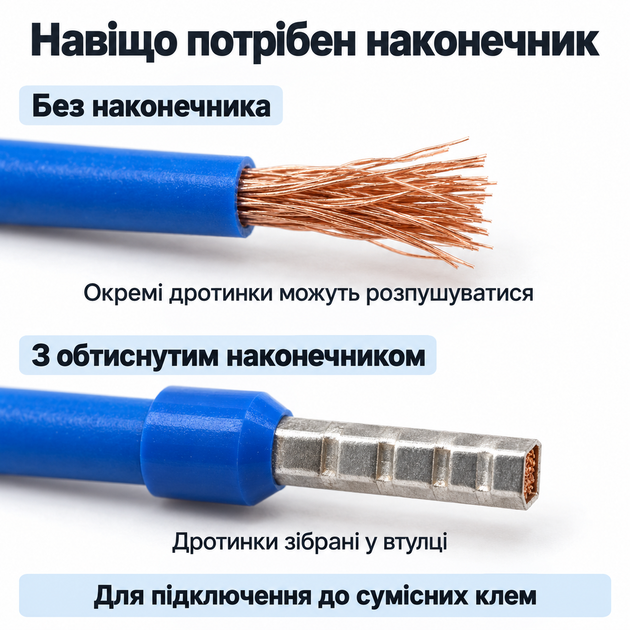

Гнучка жила складається з багатьох тонких дротинок. Після зняття ізоляції вони можуть розходитися в боки, загинатися та не повністю потрапляти в клемний затискач. Втулковий наконечник надягають на зачищений кінець проводу та обтискають спеціальним інструментом — кримпером.

Правильно обтиснута втулка утримує дротинки разом і формує акуратний кінець жили для встановлення в клему. Це полегшує підключення та допомагає уникнути окремих дротинок, що виступають за межі з’єднання.

Такі вироби також називають НШВІ — штирьові втулкові ізольовані наконечники.

Конструкція та кольорове розрізнення

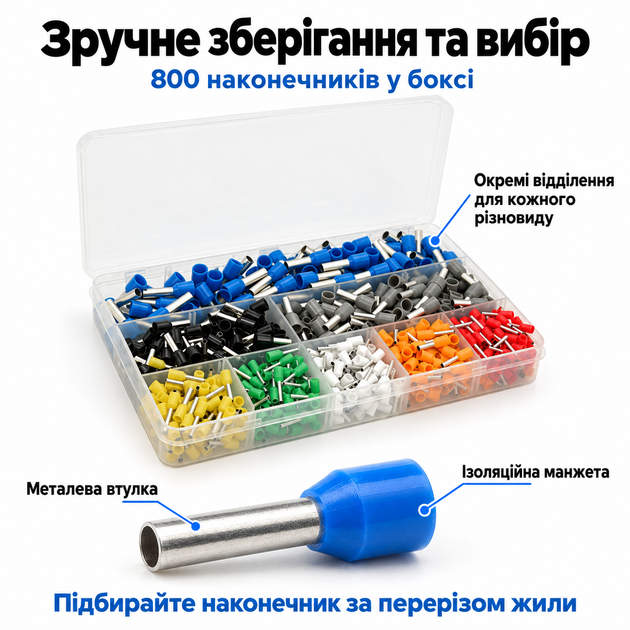

Кожен наконечник складається з металевої втулки та пластикової ізоляційної манжети. Втулка охоплює зачищену жилу й обтискається навколо неї, а манжета полегшує введення проводу.

У комплекті представлені наконечники восьми кольорів. Кольорове розрізнення зручне для швидкого вибору всередині набору. При цьому червоні та зелені наконечники призначені для однакового перерізу 0,5 мм², тому вісім різновидів комплекту охоплюють сім значень перерізу.

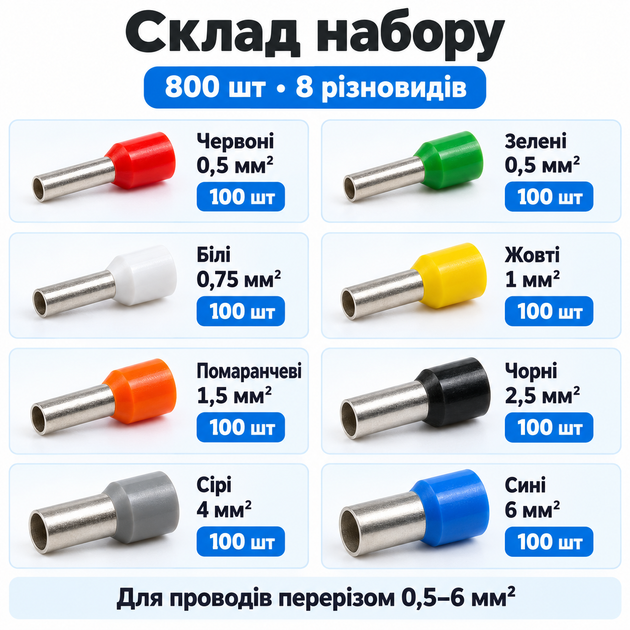

Склад набору та перерізи проводів

• Червоні — для жили 0,5 мм², 100 шт.
• Зелені — для жили 0,5 мм², 100 шт.
• Білі — для жили 0,75 мм², 100 шт.
• Жовті — для жили 1 мм², 100 шт.
• Помаранчеві — для жили 1,5 мм², 100 шт.
• Чорні — для жили 2,5 мм², 100 шт.
• Сірі — для жили 4 мм², 100 шт.
• Сині — для жили 6 мм², 100 шт.

Загалом — 800 наконечників для проводів перерізом 0,5; 0,75; 1; 1,5; 2,5; 4 та 6 мм².

Переваги набору

• Діапазон 0,5–6 мм² — для підготовки проводів різного перерізу.
• По 100 наконечників кожного різновиду — зручно для регулярних монтажних робіт.
• Втулкова конструкція для окінцювання багатодротяних жил.
• Ізоляційні манжети для зручного введення проводів.
• Роздільне зберігання різновидів в окремих відділеннях.
• Бокс із кришкою для робочого столу, майстерні та виїзного монтажу.

Де використовують

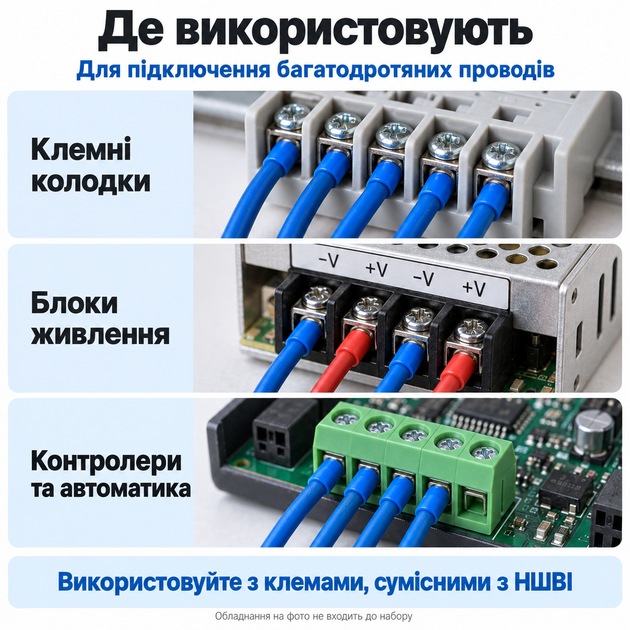

Набір стане в пригоді під час підключення проводів до клемних колодок, блоків живлення, реле, контролерів, модулів автоматики та іншого електрообладнання. Використовуйте наконечники лише із затискачами, які допускають такий спосіб окінцювання.

Наконечники призначені для підготовки кінця одного проводу. Вони не замінюють клемні з’єднувачі та не використовуються як гільзи для зрощування двох проводів між собою.

Як підібрати та встановити

Підбирайте наконечник за перерізом металевої жили в мм², а не за зовнішнім діаметром проводу з ізоляцією. Наприклад, для жили 1,5 мм² у цьому наборі призначений помаранчевий наконечник, а для жили 2,5 мм² — чорний.

Перед роботою знеструмте коло та переконайтеся у відсутності напруги. Зніміть ізоляцію на довжину, що відповідає втулці, не пошкоджуючи дротинки. Вставте зачищену жилу в наконечник і обтисніть відповідним кримпером. Перевірте міцність фіксації, після чого встановіть провід у клему згідно з інструкцією обладнання.

Усі дротинки жили мають потрапити всередину втулки. Не обрізайте їх частину для встановлення замалого наконечника. Для обтискання потрібен інструмент для НШВІ з робочим діапазоном, що відповідає обраному розміру.

Комплектація

Ізольовані втулкові наконечники восьми різновидів — 800 шт.
Прямокутний бокс із відділеннями та кришкою — 1 шт.

Кримпер та інструмент для зняття ізоляції до комплекту не входять.
