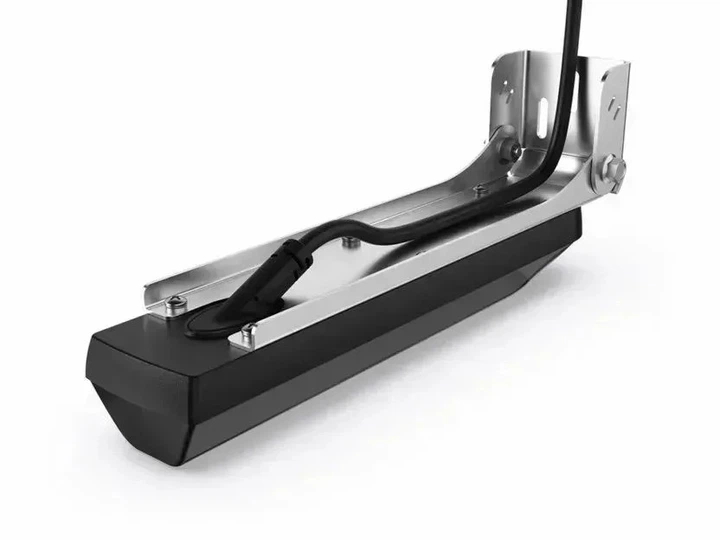

Датчик ехолоту Lowrance Active Imaging HD 3-в-1 000-16062-001

Датчик ехолоту Lowrance Active Imaging HD 3-в-1 000-16062-001

Lowrance Active Imaging HD 3-в-1 000-16062-001 — високодеталізований сканувальний датчик для ехолотів Lowrance, який об'єднує три ключові технології в одному трансдьюсері: CHIRP, SideScan HD та DownScan Imaging HD.

Датчик призначений для пошуку риби, аналізу підводного рельєфу та структури дна. Технології SideScan і DownScan Imaging HD формують деталізоване зображення підводного простору, допомагаючи розрізняти каміння, рослинність, нерівності дна та інші об'єкти.

Модель 000-16062-001 встановлюється на транець і підходить для побудови сучасної ехолокаційної системи на базі сумісних дисплеїв Lowrance.

Основні переваги

• Три технології ехолокації в одному датчику: CHIRP + SideScan + DownScan Imaging.
• Висока деталізація зображення підводної структури.
• SideScan HD для широкого бокового сканування.
• DownScan Imaging HD для детального відображення простору безпосередньо під човном.
• CHIRP-сонар для чіткого відображення риби та окремих цілей.
• Підтримка частот до 1,2 МГц для SideScan та DownScan.
• Функція FishReveal DownScan для полегшення пошуку риби на тлі структури.
• Транцевий тип монтажу.
• Вбудований датчик температури води.
• Підтримка безпосередньої роботи з Lowrance HDS PRO.
• Для HDS LIVE, HDS Carbon та Elite FS передбачена робота через додатковий модуль S3100.

DownScan Imaging HD

DownScan Imaging HD призначений для детального дослідження простору безпосередньо під човном. Висока роздільна здатність допомагає краще розпізнавати каміння, рослинність, текстуру дна та інші підводні об'єкти.

Для рибалки це дозволяє не лише бачити потенційні місця концентрації риби, а й оцінювати характер підводної структури, біля якої вона може знаходитися.

Датчик підтримує DownScan на частотах 700 кГц та 1200 кГц.

SideScan HD

SideScan HD розширює область пошуку за межі простору безпосередньо під човном. Технологія допомагає швидше знаходити великі підводні структури, рослинність, нерівності дна та інші об'єкти, біля яких може триматися риба.

Бічне сканування особливо корисне під час пошуку перспективних ділянок на великих площах, а також при дослідженні мілководдя та прибережних зон.

Залежно від частоти дальність бокового огляду становить до 91 м при 455 кГц або до 46 м при 1075 кГц.

CHIRP-сонар

Традиційний Lowrance CHIRP забезпечує деталізоване відображення риби, структури та особливостей дна.

Датчик підтримує середні та високі частоти CHIRP, зокрема 83/200 кГц, що дозволяє використовувати його для різних умов ехолокації.

Максимальна заявлена глибина традиційного сонара становить до 305 м при 200 кГц / High CHIRP.

FishReveal DownScan

Функція FishReveal DownScan поєднує дані CHIRP та DownScan Imaging на одному екрані. Це полегшує розпізнавання риби на тлі деталізованого зображення підводної структури.

Такий режим особливо корисний, коли необхідно відрізнити потенційні цілі від рослинності, каміння або інших елементів дна.

Висока деталізація зображення

Active Imaging HD 3-в-1 використовує оновлену конструкцію трансдьюсера, спрямовану на підвищення чіткості сигналу.

SideScan та DownScan Imaging підтримують високі робочі частоти до 1,2 МГц, завдяки чому датчик може формувати деталізоване зображення підводних об'єктів.

Основні частоти

• Sonar Wide Beam High CHIRP — 200 кГц.
• CHIRP — 83/200 кГц.
• DownScan — 700 кГц CHIRP.
• DownScan — 1200 кГц CHIRP.
• SideScan — 455 кГц CHIRP.
• SideScan — 1075 кГц CHIRP.

Сумісність із дисплеями Lowrance

Lowrance Active Imaging HD 3-в-1 000-16062-001 має безпосередню підтримку в серії Lowrance HDS PRO.

Для використання датчика з:

• Lowrance HDS LIVE;
• Lowrance HDS Carbon;
• Lowrance Elite FS

потрібен додатковий модуль ехолота S3100.

Перед встановленням рекомендується перевірити сумісність конкретної моделі дисплея, версію системи та необхідність додаткового обладнання.

Технічні характеристики

Максимальна дальність та глибина сканування

Робочі показники залежать від обраної технології та частоти:

Фактична дальність та якість зображення можуть залежати від глибини, швидкості руху човна, характеристик води, рельєфу дна та умов експлуатації.

Комплектація

• Датчик Lowrance Active Imaging HD 3-в-1.
• Кабель підключення.
• Документація.

*Комплектація товару може бути змінена постачальником.

Рекомендації щодо використання

Перед монтажем необхідно переконатися, що дисплей Lowrance підтримує відповідні технології та частоти датчика. Для HDS PRO передбачена пряма підтримка Active Imaging HD, тоді як для HDS LIVE, HDS Carbon та Elite FS потрібен додатковий модуль S3100.

Транцевий монтаж слід виконувати відповідно до рекомендацій виробника, щоб забезпечити правильне положення датчика відносно корпусу човна та стабільну роботу ехолокації.

Для пошуку великих підводних структур доцільно використовувати SideScan, для детального дослідження простору безпосередньо під човном — DownScan Imaging, а для відображення окремих цілей та риби — CHIRP. FishReveal DownScan можна використовувати для полегшення ідентифікації риби на деталізованому зображенні структури.

Lowrance Active Imaging HD 3-в-1 000-16062-001 підійде:

• власникам рибальських човнів і катерів;
• користувачам ехолотів Lowrance HDS PRO;
• власникам HDS LIVE, HDS Carbon та Elite FS із модулем S3100;
• рибалкам, яким потрібне деталізоване сканування дна;
• для пошуку великих підводних структур за допомогою SideScan;
• для детального дослідження дна за допомогою DownScan Imaging;
• для пошуку та ідентифікації риби за допомогою CHIRP і FishReveal;
• користувачам, які хочуть отримати три основні технології ехолокації в одному датчику.
