Штроборізи: професійний інструмент для прихованого прокладання комунікацій
Штроборіз (бороздоділ) — це вузькоспеціалізований будівельний електроінструмент, призначений для прорізання рівних паралельних каналів (штроб) у цеглі, бетоні та залізобетоні. Ці канали використовуються для прихованого монтажу електропроводки, труб водопостачання та систем опалення. На відміну від звичайної кутової шліфмашини (болгарки), штроборіз оснащений відразу двома алмазними дисками, встановленими на одному шпинделі, і масивним захисним кожухом з інтегрованою аеродинамічною системою пиловидалення.
Інженерія редуктора та кінематика різання бетону
Оскільки штроборіз обертає одночасно два важких алмазних диски, врізаючись у щільний мінеральний масив, його електродвигун і редуктор зазнають екстремальних навантажень. Для забезпечення стабільного крутного моменту потужність професійних бороздоділів варіюється від 1400 Вт до 3000 Вт. Передача енергії від ротора здійснюється через посилений косозубий редуктор, шестерні якого виготовляються з легованої сталі з термічною цементацією поверхні.
Сам процес різання — це не пиляння в класичному розумінні, а високошвидкісне мікросколювання бетону. Ріжуча кромка диска складається з синтетичних алмазів, впечених у металеву зв'язку (матрицю). При терті об бетон матриця поступово стирається, оголюючи нові гострі грані алмазів. Саме тому для правильної роботи інструменту потрібне суворе дотримання швидкісного та температурного режимів.
Класифікація штроборізів за діаметром оснащення
| Клас інструменту |
Діаметр дисків (мм) |
Максимальна глибина різу (мм) |
Основна сфера застосування |
| Легкі (електромонтажні) |
115 – 125 |
До 30 |
Прокладання слабкострумових кабелів, стандартної електропроводки (ВВГнг), штроблення стін у панельних будинках. |
| Середні (універсальні) |
150 – 180 |
Від 40 до 60 |
Монтаж товстих силових кабелів, укладання труб кондиціонування та металопластикових труб водопостачання. |
| Важкі (сантехнічні) |
230 – 350 |
Від 65 до 100 |
Магістральне прокладання каналізаційних труб (50-110 мм), влаштування глибоких каналів у фундаментних блоках. |
Налаштування параметрів штроби та система пиловидалення
Конструкція шпинделя штроборіза дозволяє точно калібрувати розміри майбутнього каналу. Відстань між двома дисками (ширина штроби) задається за допомогою набору металевих дистанційних шайб різної товщини (від 3 до 10 мм), які надягаються на вал. Глибина різу регулюється шляхом зміни кута нахилу опорної платформи інструменту відносно пилкового блоку.
- Аеродинаміка захисного кожуха: Кожух штроборіза спроєктований як закрита вакуумна камера. Диски, що обертаються, створюють потужний відцентровий потік повітря, який разом із бетонним пилом і крихтою спрямовується строго у вихлопний патрубок.
- Синхронізація з пилососом: Робота бороздоділом без підключення промислового будівельного пилососа категорично заборонена. Пилосос не тільки забезпечує чистоту повітря (бетонний пил містить небезпечний діоксид кремнію), але й охолоджує алмазні диски потоком повітря, запобігаючи їх температурній деформації.
- Константна електроніка: Датчики Холла безперервно зчитують оберти шпинделя. При потраплянні дисків на арматуру система миттєво підвищує струм, не даючи дискам застрягти в бетоні, а при критичному заклинюванні спрацьовує механічна запобіжна муфта ковзання.
Експертна порада: При прорізанні вертикальних штроб завжди ведіть інструмент зверху вниз, дозволяючи йому опускатися під власною вагою. Це знімає зайве навантаження з ваших рук і покращує захоплення пилу пилососом (гравітація допомагає відводити важку крихту вниз до патрубка). Якщо ви відчуваєте, що алмазний диск "замилився" (перестав різати бетон, іскрить і сильно гріється), зробіть кілька неглибоких різів по силікатній цеглі або абразивному каменю — це зітре оплавлену металеву зв'язку і розкриє новий шар алмазів.
Часті запитання про штроборізи
Чи можна використовувати штроборіз з одним диском?

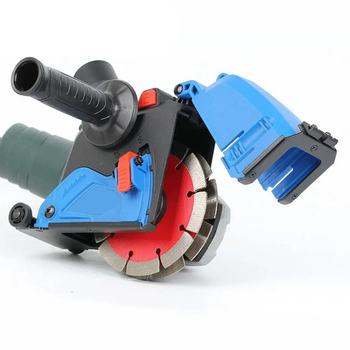

Так, більшість штроборізів допускають встановлення тільки одного алмазного диска. У такому режимі інструмент перетворюється на потужну кутову шліфмашину з ідеальною системою пиловидалення, що відмінно підходить для розрізання плит або одиночного різу по бетону.
Як витягти бетон із каналу після проходження штроборіза?
Штроборіз прорізає тільки дві паралельні лінії. Мінеральне осердя, що залишилося між ними, необхідно вибити. Для цього використовується перфоратор у режимі чистого удару з насадкою-долотом (зубилом) або, при роботі з м'якими матеріалами на зразок пінобетону, ручне зубило і молоток.
У нас саманный дом, обложенный сложной кирпичной кладкой, которая была модна на Долгинцево в Кривом Роге в 1950-х годах. В первую очередь я сделал замеры штробореза и делюсь данными.
Его резак можно переворачивать, он имеет две ширины штробы: 24,5 мм и 27 мм, что позволит использовать кабельную гофру диаметром от 16 до 24 мм. Глубина штробления также регулируется (благодаря двум отверстиям на кольцевом лезвии) в двух позициях: 42 мм и 59 мм.
Режущая кромка штробореза заточена. Болт фрезы затянут, сама фреза вызывает доверие, видно, что она крепкая. Все сварочные швы проварены без пропусков и тщательно. Наличие резиновой рукояти радует, равно как и дополнительной рукояти. В целом конструкция, по моему мнению, очень крепкая и надежная.
Производителю стоит продавать отдельно фрезы на замену вышедшим из строя. Качество ЛКП вызывает уважение. Отдельное спасибо за хорошую упаковку. Больше всего в этой вещи удивляет её простота, а ведь именно в простоте кроется надежность, ибо даже в самом простом доме придется делать около 100 метров штроб, и хотелось бы, чтобы девайс выдержал эту нагрузку.
