Дрилі: Інженерія обертального руху та прецизійного свердління
З інженерної точки зору, сучасний дриль являє собою високонавантажений електромеханічний агрегат, функція якого полягає у перетворенні електричної енергії на кінетичну енергію обертання шпинделя із заданим крутним моментом. Ефективність зняття стружки та чистота стінок формованого отвору залежать від жорсткості несучої конструкції, точності центрування підшипників ковзання чи кочення, а також від термостабільності редукторного вузла при тривалих циклічних навантаженнях.
Основою вибору інструменту є розуміння енергозалежності робочого процесу. Для виконання операцій в умовах відсутності стаціонарної електромережі застосовуються

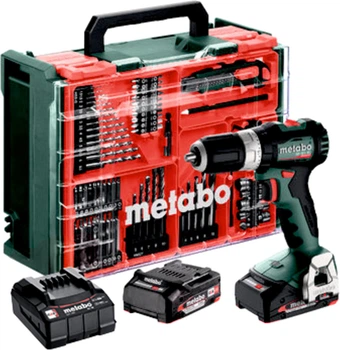

акумуляторні дрилі
, енергосистема яких будується на базі літій-іонних (Li-Ion) або літій-полімерних комірок з високою струмовіддачею. Використання безщіткових (вентильних) двигунів у таких моделях мінімізує втрати на тертя в колекторному вузлі та підвищує загальний ККД системи до 85-90%. Водночас за необхідності тривалого свердління металопрокату значної товщини або корончатого свердління деревини, краще використовувати класичні
мережеві дрилі
, що забезпечують безперервну потужність без ефекту падіння напруги в міру розряджання елементів живлення.
Кінематика та спеціалізовані конструктивні рішення
Для подолання структурного опору різних матеріалів у конструкцію шпиндельного вузла інтегруються додаткові механічні модулі. Залежно від типу виконуваних завдань, інструмент класифікується за специфікою кінематичної схеми:
-
Осьовий ударний механізм:

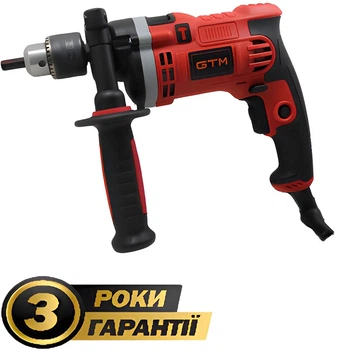

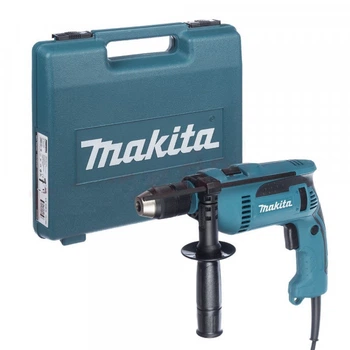

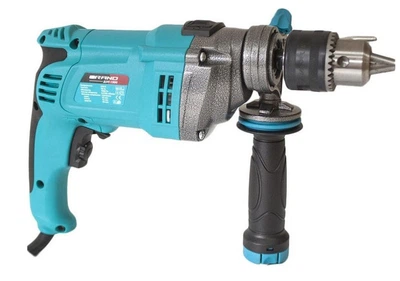

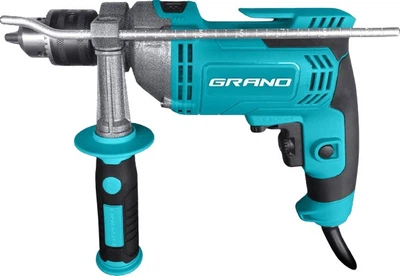

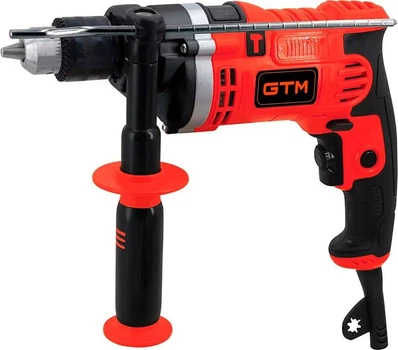

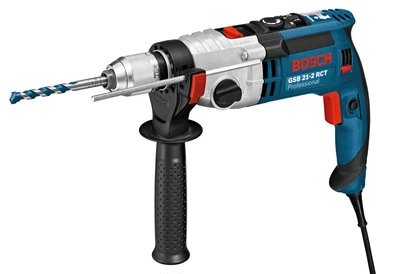

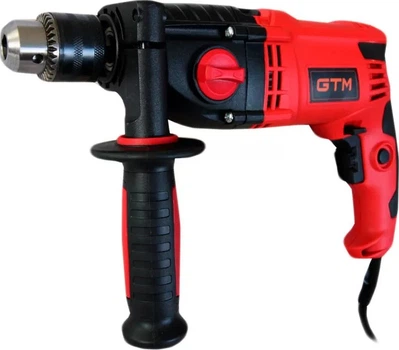

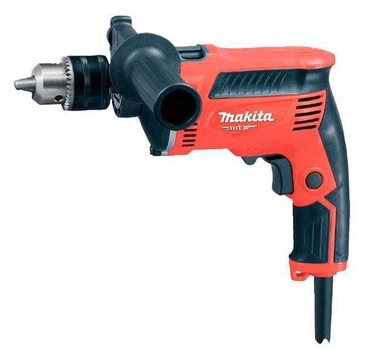

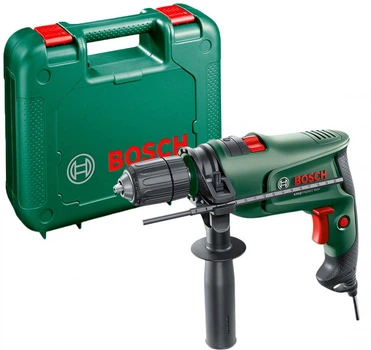

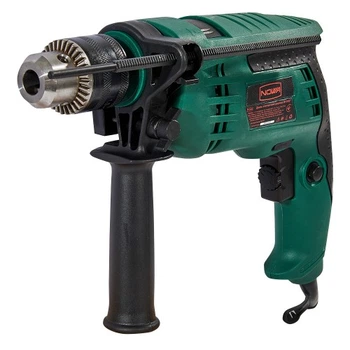

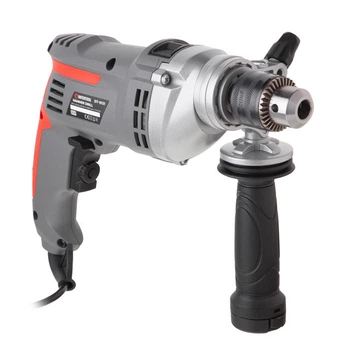

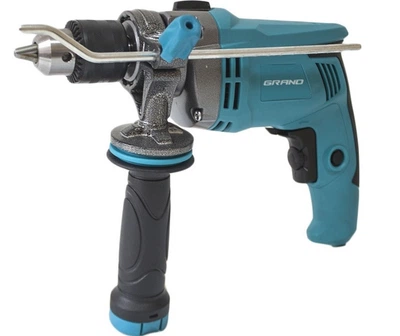

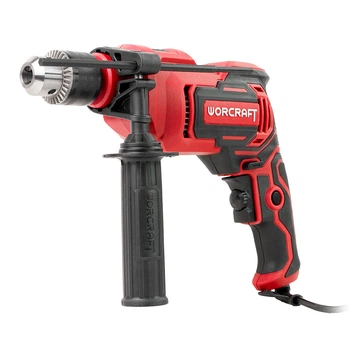

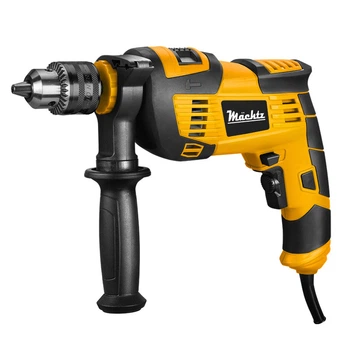

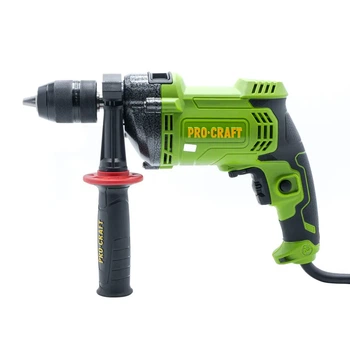

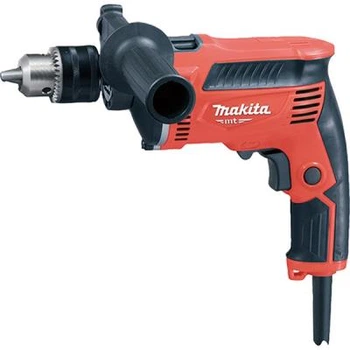

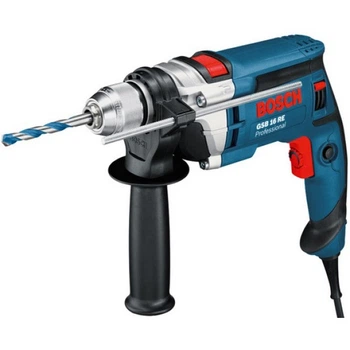

Для роботи з крихкими будівельними матеріалами, такими як цегляна кладка або легкі пінобетони, незамінним є
ударний дриль
. Генерація поздовжнього імпульсу здійснюється внаслідок взаємодії двох храпових коліс із профільованими зубами. При обертанні вала під осьовим навантаженням зуби перескакують один через одного, трансформуючи обертальний рух у серію високочастотних (до 45 000 уд/хв) мікроударів, які руйнують структуру матеріалу перед різальною крайкою твердосплавного свердла.
-
Ортогональна передача крутного моменту:
У монтажних роботах, авіабудуванні або збиранні корпусних меблів часто виникає потреба у свердлінні отворів у зонах з лімітованим доступом. Для таких завдань розроблено
кутовий дриль
. Його ключова особливість — наявність конічного зубчастого редуктора, який перенаправляє вектор обертання ротора на 90 градусів. Загартовані косозубі шестерні в таких редукторах проходять процес цементації для витримування високих контактних напружень при малій плямі контакту.
Матеріалознавство та термодинаміка редукторних вузлів
Потужність електродвигуна — не єдиний критичний параметр. Крутний момент (що вимірюється в ньютон-метрах, Н·м) залежить від передавального числа редуктора. Планетарні редуктори багатошвидкісних дрилів виробляються з порошкової металургії методом спікання, що забезпечує ідеальну геометрію сателітів. Для відведення надлишкового тепла, що генерується в процесі сухого тертя в зубчастих зачепленнях, корпуси професійних серій відливаються під тиском з магнієвих або алюмінієвих сплавів. Це запобігає деградації консистентного мастила і зберігає стабільність співвісності посадкових місць підшипників навіть при нагріванні до екстремальних температур.
|
Тип інструменту
|
Механізм передачі
|
Специфіка застосування
|
Терморежим редуктора
|
|
Ударні модифікації
|
Храпова муфта (механічна)
|
Комбіноване свердління: метал / легкий бетон
|
Високе нагрівання при ударному режимі
|
|
Кутові моделі
|
Конічна зубчаста передача
|
Робота в обмежених просторах (монтаж, збирання)
|
Помірний (потребує спец. мастил для косозубих шестерень)
|
|
Мережеві агрегати
|
Циліндричний або планетарний редуктор
|
Високонавантажене свердління товстолистових сталей
|
Стабільний завдяки активній повітряній крильчатці
|
|
Акумуляторні (Li-Ion)
|
Планетарний багатоступеневий редуктор
|
Автономні покрівельні, фасадні та складальні роботи
|
Залежить від струму розряду та навантаження на шпиндель
|
Практична порада експерта:
При глибокому свердлінні високовуглецевих та легованих сталей уникайте перегріву зони різання, який призводить до відпуску (втрати твердості) різальних крайок свердла. Обов'язково використовуйте мастильно-охолоджувальні рідини (МОР) на основі сульфофрезолу або олеїнової кислоти, а також застосовуйте метод «періодичного виведення» свердла (peck drilling) для евакуації стружки та руйнування стружкового циліндра.
Технічний FAQ: Вибір та експлуатація дрилів
Який вплив безщіткового (Brushless) двигуна на крутний момент дриля?
Відсутність колекторно-щіткового вузла тертя усуває іскріння та електричні втрати на перемикання фаз. Мікроконтролерна комутація обмоток статора дозволяє підтримувати максимальний крутний момент навіть на низьких обертах, що критично важливо при нарізанні різьби або свердлінні коронками великого діаметра.
Чому при свердлінні бетону ударним дрилем плавиться твердосплавна напайка свердла?
Механічний храповий удар має низьку енергію (в Джоулях) порівняно з пневматичним компресором перфоратора, але високу частоту. Якщо прикладати надлишковий осьовий тиск на інструмент, мікроудари не встигають руйнувати породу, і кінетична енергія повністю переходить у теплову, розплавляючи мідно-цинковий або срібний припій, що фіксує карбід-вольфрамову пластину.
Що таке радіальне биття шпинделя і як воно впливає на допуски отвору?
Радіальне биття — це відхилення осі обертання патрона від ідеальної геометричної осі. У високоточних дрилях воно мінімізується шляхом встановлення прецизійних голчастих або кулькових підшипників. Перевищення допуску биття (понад 0.1-0.2 мм) призводить до «розбивання» отвору, порушення геометрії (еліпсність) та швидкого зносу різальних крайок свердла через нерівномірне навантаження.
