Як вибрати мультиметр: головні критерії для точних вимірювань
Сучасні діагностичні прилади давно вийшли за рамки простих вимірювачів напруги. Мультиметр став базовим інструментом як для домашнього майстра, що ремонтує побутову техніку, так і для професійного автоелектрика або інженера електроніки. Щоб прилад вирішував поставлені завдання та гарантував безпеку, необхідно розбиратися в його ключових параметрах і конструктивних особливостях.
Основні різновиди приладів
Головний поділ вимірювачів на ринку відбувається за способом обробки та виведення інформації. Старі аналогові моделі зі стрілочним індикатором практично повністю витіснені цифровими пристроями завдяки їхній високій точності, стійкості до механічних пошкоджень та відсутності похибки під час зчитування показників під кутом.

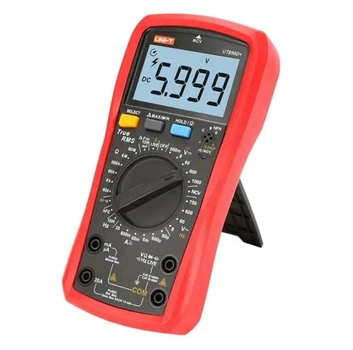

Вибираючи сучасний прилад, найчастіше доводиться орієнтуватися на цифрові мультиметри, які можуть відрізнятися методом вибору вимірювальних діапазонів:
- Ручний вибір (механічний перемикач) — користувач самостійно виставляє очікувану межу (наприклад, до 20 В або до 200 В). Такі прилади надійні та коштують дешевше.
- Автоматичний вибір — прилад сам визначає діапазон, достатньо лише вибрати тип вимірюваної величини (струм, напругу, опір). Це істотно прискорює роботу та знижує ризик спалити пристрій через помилку оператора.
Технічні характеристики, що впливають на роботу
При порівнянні моделей важливо звертати увагу не на кількість функцій, а на якість реалізації базових параметрів. Розрядність дисплея визначає, скільки знаків після коми відобразить екран. Наприклад, розрядність 3.5 означає, що максимальне значення на дисплеї становитиме 1999. Похибка (точність) побутових моделей зазвичай коливається в межах 1–2%, тоді як професійні лабораторні вимірювачі мають похибку менше ніж 0.5%.
Не менш важливим є клас електробезпеки (CAT). Для роботи в розетках квартири або ремонту автомобіля необхідний клас не нижче CAT II 600V або CAT III 300V. Якщо планується робота у ввідних щитах, вибирайте прилади із захистом CAT III 600V або CAT IV.
| Область застосування |
Необхідний функціонал |
Рекомендований клас захисту |
| Домашній майстер (розетки, проводка, батарейки) |
Змінна/постійна напруга, опір, звукове продзвонювання |
CAT II 300V / 600V |
| Автоелектрика |
Постійна напруга, вимірювання струму до 10А, перевірка діодів |
CAT II 600V |
| Ремонт електроніки та плат |
Висока точність (True RMS), ємність конденсаторів, частота, температура |
CAT I / CAT II 300V |
| Професійний монтаж та промисловість |
Максимальний спектр функцій, безконтактний пошук проводки (NCV), True RMS |
CAT III 600V / CAT IV 600V |
Спеціалізовані режими та оснащення
Якщо вам потрібен вузькоспеціалізований інструмент, стандартний мультиметр можна доповнити або замінити іншими приладами. Наприклад, для швидкої перевірки наявності фази та контролю мережі часто використовують компактний тестер напруги. Для перевірки якості ізоляції кабелів та вимірювання величезних опорів застосовується спеціалізований омметр (мегаомметр).

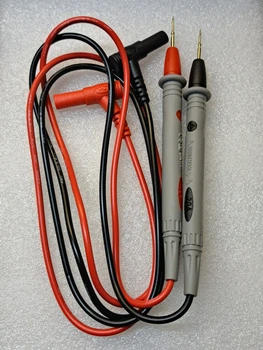

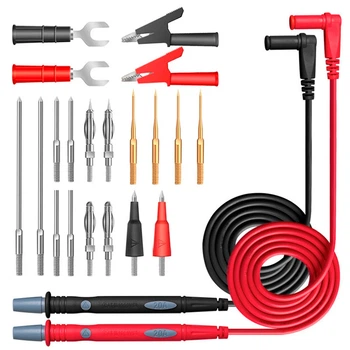

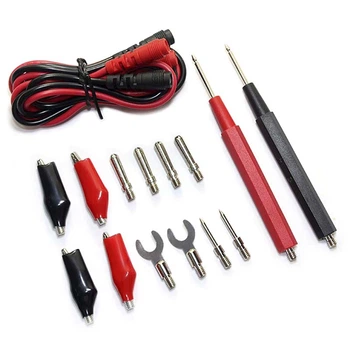

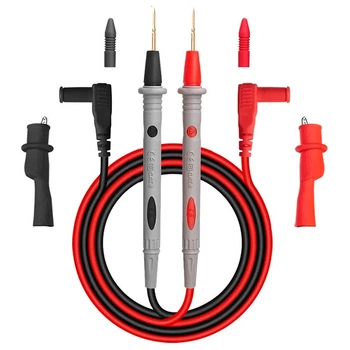

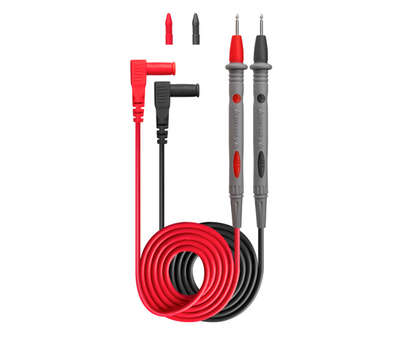

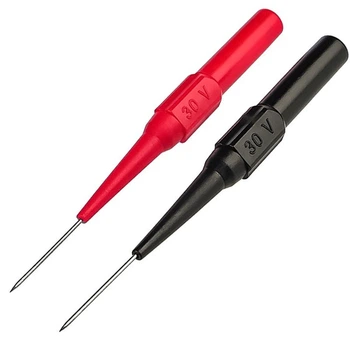

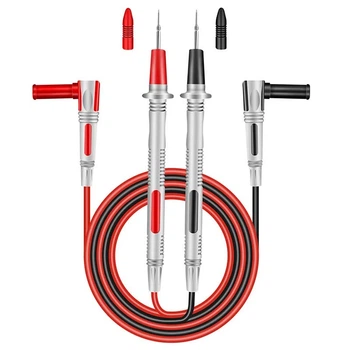

Для комфортної роботи критично важливо мати якісні аксесуари. Стандартні щупи для мультиметра з комплекту бюджетних моделей часто мають жорсткий ПВХ-кабель, який дубіє на морозі, та високий власний опір. Заміна їх на силіконові щупи з гострокінцевими позолоченими наконечниками суттєво підвищує точність замірів дрібних компонентів.
Покроковий алгоритм перевірки приладу перед використанням
Безпека під час роботи з електрикою завжди на першому місці. Перед кожним вимірюванням виконуйте такі кроки:
- Візуально огляньте корпус тестера на наявність тріщин та сколів.
- Перевірте ізоляцію дротів щупів — на ній не повинно бути потертостей, оголених ділянок або заломів біля штекерів.
- Вставте роз'єми дротів у відповідні гнізда (чорний завжди в COM, червоний — у гніздо для напруги або струму).
- Увімкніть режим звукового продзвонювання та замкніть наконечники щупів між собою — чіткий безперервний сигнал підтверджує справність ланцюга приладу.
- Переконайтеся, що обрано правильний тип вимірюваної величини (змінний струм AC або постійний DC) перед підключенням до джерела живлення.
Експертна порада: Більшість користувачів під час вимірювання малих опорів (до 10–20 Ом) забувають враховувати власний опір дротів приладу, який у штатних кабелів може досягати 0.5 Ом. Перед критично важливим заміром замкніть щупи накоротко, зафіксуйте значення похибки і потім віднімайте його від фінального результату вимірювання, якщо у вашому тестері немає фізичної кнопки «REL» (відносні вимірювання).
Правильний підбір мультиметра захищає не тільки техніку, що перевіряється, від згоряння, а й здоров'я самого майстра. Інвестуйте в моделі з якісними внутрішніми запобіжниками (бажано керамічними) та захистом від перевантажень на всіх діапазонах — це вбереже прилад від виходу з ладу в разі випадкової помилки в налаштуваннях.
