Надійний захист без компромісів: навіщо потрібні низьковольтні запобіжники
Незважаючи на колосальну популярність автоматичних вимикачів, класичні плавкі вставки (запобіжники) залишаються беззаперечним стандартом захисту від коротких замикань і критичних перевантажень як у промислових, так і в побутових мережах. Їхнє головне завдання — фізично і миттєво розірвати електричний ланцюг у разі виникнення аварійної ситуації, приймаючи тепловий удар на себе і зберігаючи дороге обладнання.
У чому їхня принципова перевага перед модульною автоматикою
У проєктах з високими вимогами до безпеки інженери часто віддають перевагу саме запобіжникам. Це зумовлено специфікою їхньої роботи та фізичними властивостями матеріалів, які забезпечують низку безперечних переваг:
- Виняткова вимикальна здатність: якісні плавкі вставки здатні безпечно гасити струми короткого замикання до 100-120 кА, що фізично недоступно більшості стандартних автоматів.
- Надшвидке спрацьовування: нитка перегоряє за частки мілісекунди, не залишаючи шансів руйнівним струмам пошкодити чутливу електроніку або кабельні траси.
- Відсутність механічного зносу: у конструкції немає контактів, що залипають, складних пружин або важелів, які можуть заклинити чи вкритися корозією в найвідповідальніший момент.
- Абсолютна гальванічна розв'язка: після перегорання робочого елемента всередині колби утворюється стовідсотковий фізичний розрив ланцюга.
Класифікація та робочі параметри апаратів
Ефективність захисту залежить від того, наскільки правильно вибрано форм-фактор і внутрішнє наповнення пристрою під конкретне завдання.
| Тип виконання |
Специфіка конструкції |
Де застосовується |

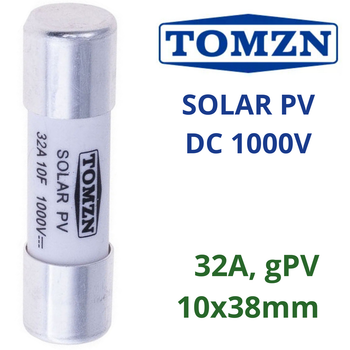

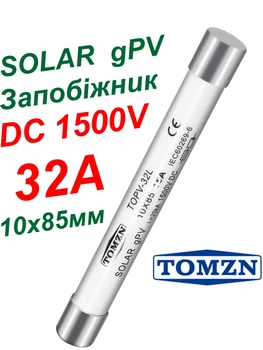

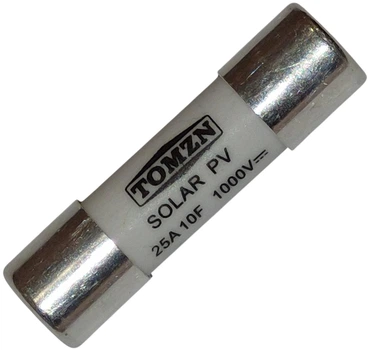

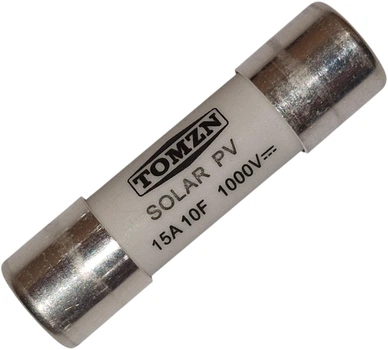

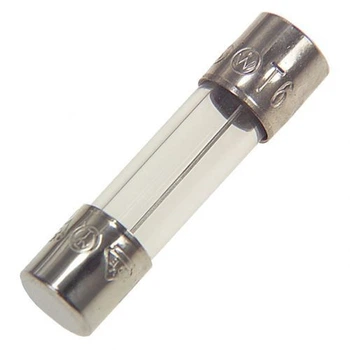

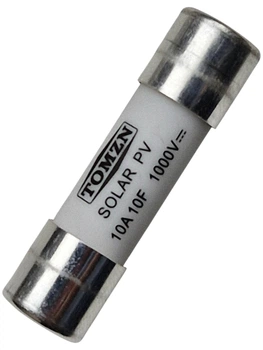

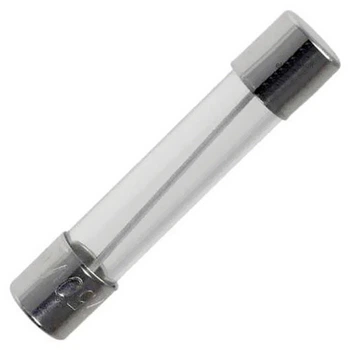

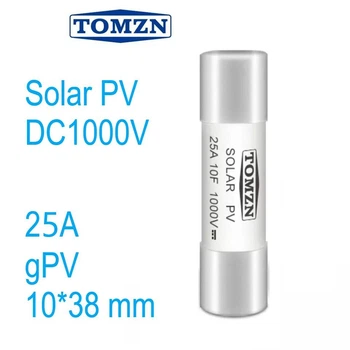

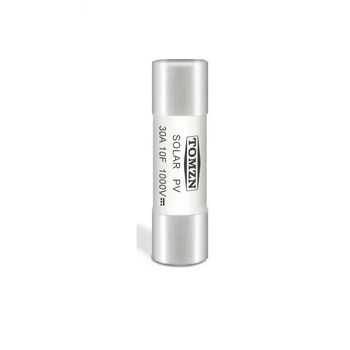

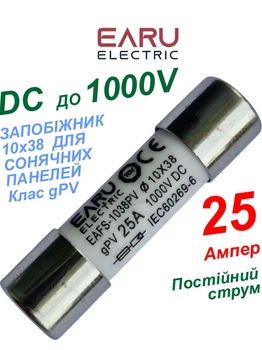

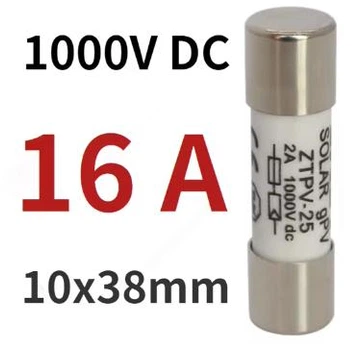

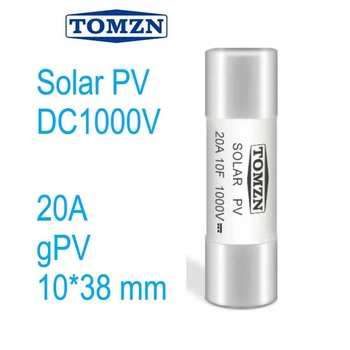

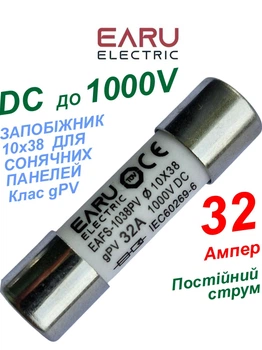

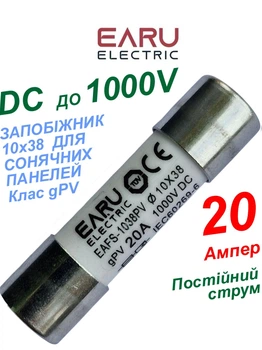

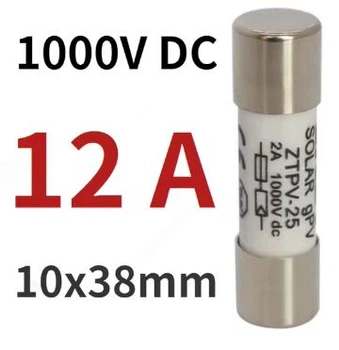

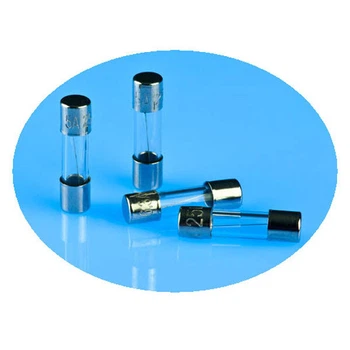

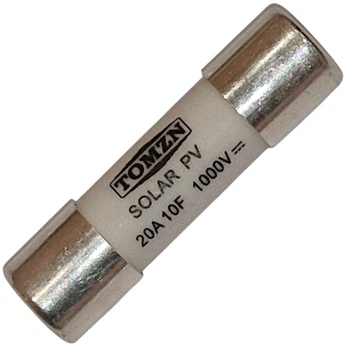

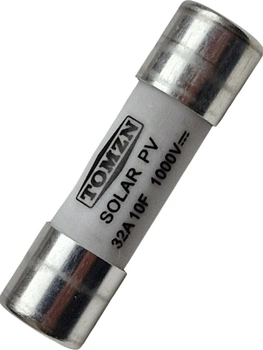

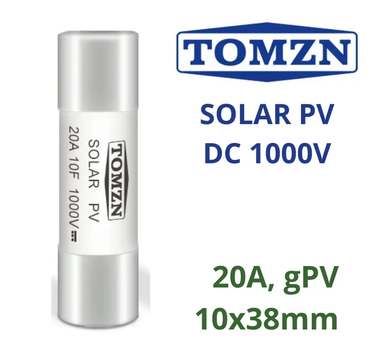

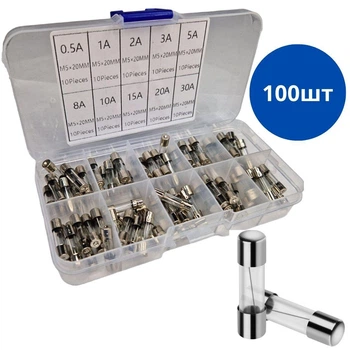

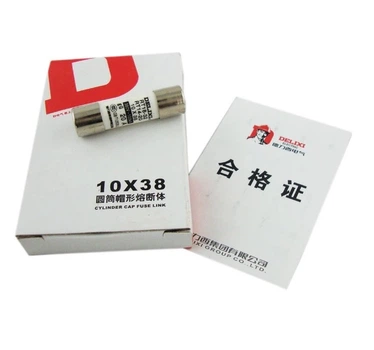

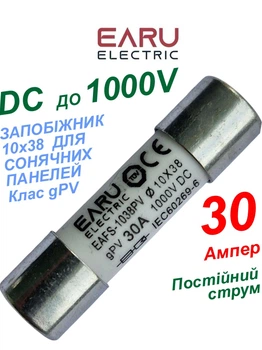

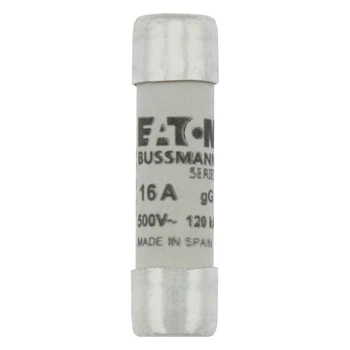

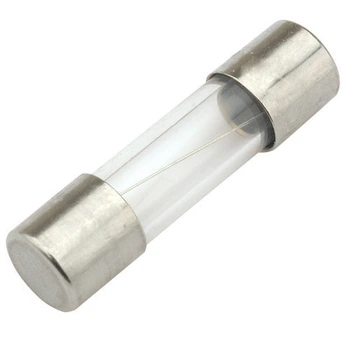

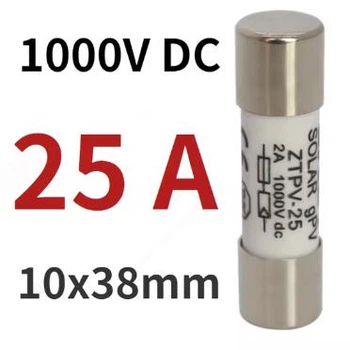

| Циліндричні |

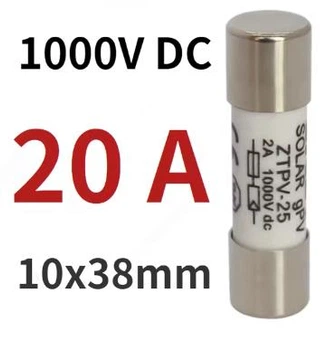

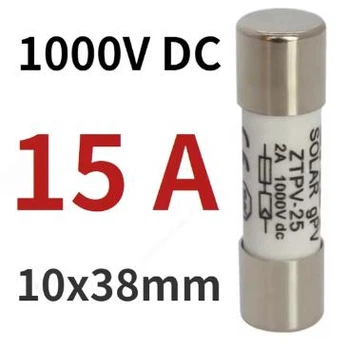

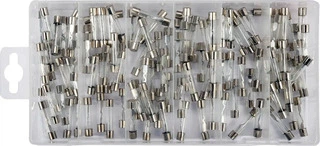

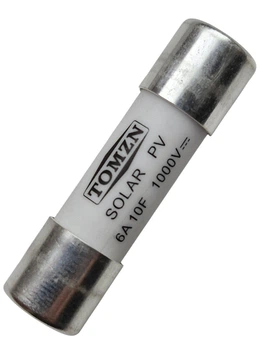

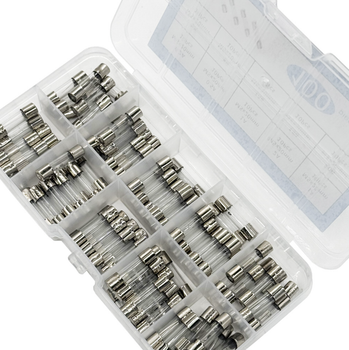

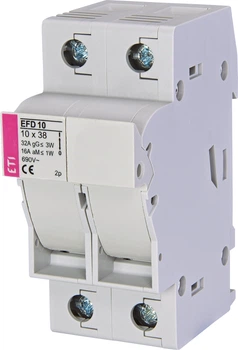

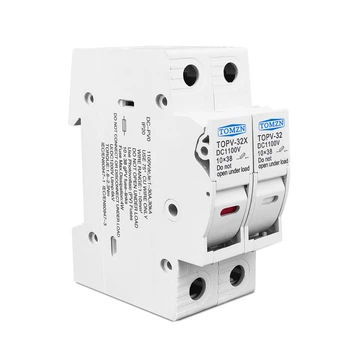

Компактні скляні або керамічні колби (часто форматів 10х38 або 14х51). |
Захист плат керування, вимірювальних приладів, напівпровідників і дрібних побутових пристроїв. |

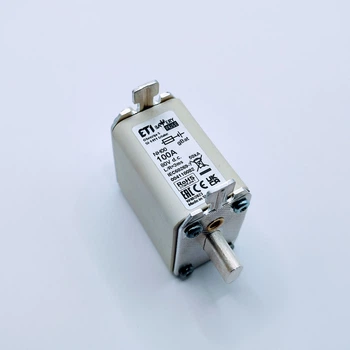

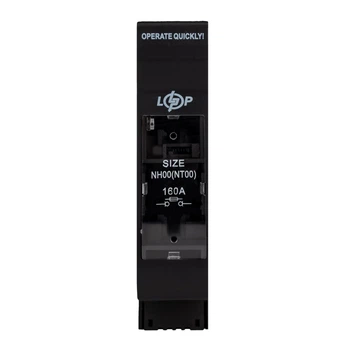

| Ножові (тип NH) |
Масивний корпус із металевими ножами-контактами та дугогасним кварцовим піском усередині. |
Промислові розподільні щити, трансформаторні підстанції, захист потужних кабельних ліній. |
| Різьбові (DIAZED) |
Встановлюються методом вкручування у спеціальний ізольований патрон (цоколь). |
Старі житлові фонди, виробничі верстати, специфічні системи освітлення. |
Покроковий алгоритм підбору плавкої вставки
Щоб уникнути хибних спрацьовувань і забезпечити максимальну безпеку вузла, перед покупкою необхідно чітко визначити чотири базові параметри:
- Визначте клас (характеристику) спрацьовування. Наприклад, маркування «gG» означає універсальне застосування для кабелів, а «aM» спеціально розроблена для електродвигунів, оскільки витримує високі стартові (пускові) струми без перегорання.
- Розрахуйте номінальний струм: запобіжник має спокійно пропускати стандартне робоче навантаження лінії без перегріву корпусу.
- Переконайтеся, що номінальна напруга елемента збігається з напругою вашої мережі або перевищує її (стандарти — 250В, 400В, 500В або 690В).

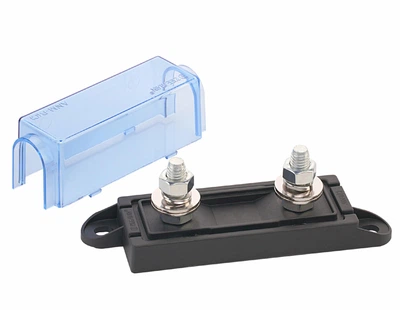

- Виміряйте габарити тримача, оскільки навіть за ідентичних електричних характеристик фізичні розміри вставок кардинально відрізняються, і невідповідний елемент просто не стане в клеми.
Експертна порада: Якщо запобіжник перегорів, категорично заборонено встановлювати замість нього саморобні перемички — так звані «жучки» з мідного дроту. Це гарантований шлях до пожежі під час наступного замикання. Крім того, перед встановленням нової колби завжди оглядайте тримач. Якщо його контакти потемніли від перегріву або втратили пружність, їхній перехідний опір зріс. У такій ситуації новий запобіжник почне грітися і згорить навіть за нормального робочого навантаження, тому тримач доведеться замінити цілком.
Правильно підібраний елемент комутаційного захисту — це фундамент безпечної експлуатації будь-яких електричних систем. Використання сертифікованих низьковольтних запобіжників гарантує, що в разі непередбаченого струмового перевантаження ваше майно залишиться в повній цілості.
